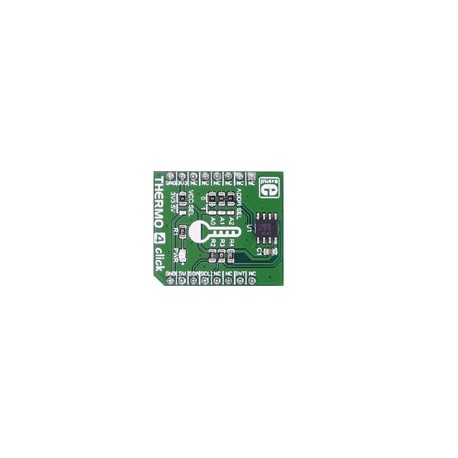

MIKROE-2632 module THERMO 4 click - Capteur température LM75A

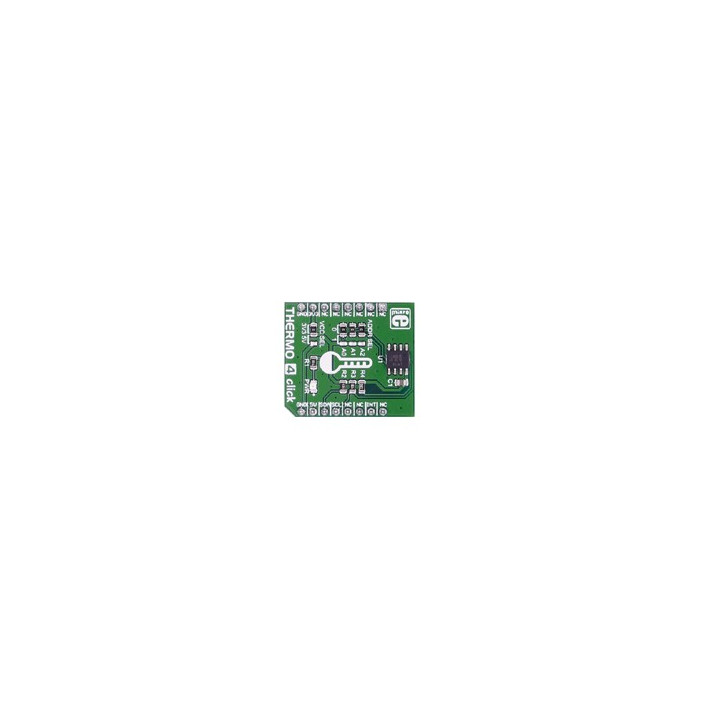

    Module THERMO 4 click MIKROE-2632
    MIKROE-2632
    Disponible
    10,80 € TTC
    9,00 € HT

    Dont 0,01 € d'eco-participation déjà incluse dans le prix

    Ce module Click Board intègre un capteur de température de type LM75A doté d'une plage de mesure de -55 °C à +125 °C (avec une résolution de +/- 0.125 °C). La mesure peut s'effectue sur une résolution de 11 bits via un bus I2C™.

    Reprise 1 pour 1         Frais de port à partir de 7.90 €   infos



    Ce module Click Board intègre un capteur de température de type LM75A doté d'une plage de mesure de -55 °C à +125 °C (avec une résolution de +/- 0.125 °C). La mesure peut s'effectue sur une résolution de 11 bits via un bus I2C™.

    Des exemples de programmes dédiés aux ARM, AVR, dsPIC30/33 & PIC24, FT90x, PIC et PIC32 avec les compilateurs "C" (mikroC) sont disponibles afin de vous permettre une prise en main rapide et intuitive du module.

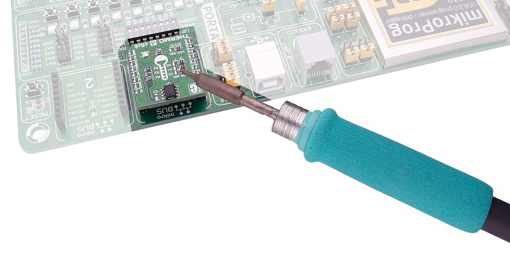

    (Exemple d'application de mesure : ici en approchant un fer à souder comme source de chaleur externe)

    Module
    Le module est destiné à être alimenté sous une tension de +3,3 V ou +5 V.

    Pouvant être utilisé et piloté par la plupart des microcontrôleurs, sa conception vous permettra de pouvoir l'insérer sur des plaques de développement sans soudure (type BreadBoard). Consultez ce lien pour une présentation générales des modules Click Board

    Il est également directement compatibles avec les platines de développement mikroElektronika (telles que l'EasyPIC7, l'EasyPIC Fusion, l'EasyAVR7 ou encore la platine Flip & Click - voir en bas de page).

    A l'aide de platines d'adaptations additionnelles, il vous sera également possible de les enficher sur des plateformes arduino™ (UNO ou Mega2560) ou Rasberry Pi ou BeagleBone Black


    Du code source pour vos modules Click™ Board !
    Disposer d'une solution matérielle pour développer c'est bien... mais disposer du code source associé pour faciliter une intégration au sein de son application... c'est mieux ! C'est ce que vous propose mikroelektronika (le fabricant des modules Click Board) par l'intermédiaire d'un site Internet dédié à cet usage. Des exemples de programmes dédiés (suivant les modules Click Board) aux PIC, dsPIC, PIC24, PIC32, ARM™, FT90x, AVR, 8051 avec les compilateurs "C" (mikroC) sont disponibles afin de vous permettre une prise en main rapide et intuitive du module.

    Connectez vous sur le www.libstock.com pour accélérer la mise en oeuvre des modules "Click Board".


    Libstock




    Nous proposons également ci-dessous une application avec un arduino™


    Raccordement du module sur la platine Mikroe-1581



    Enfichez le module MIKROE-2632 sur la platine MIKROE-1581... Puis enfichez le tout sur la platine arduino™ (A000066) ou réalisez les connexions ci-dessous entre la platine Arduino™ (A000066) et le module MIKROE-2632 (si vous ne disposez pas de la platine d'interface MIKROE-1581).

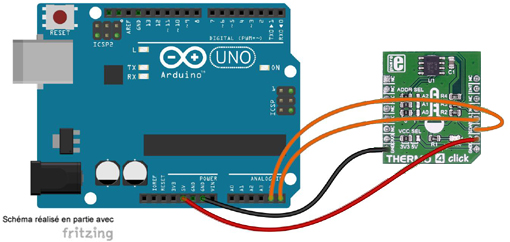

    Schéma de câblage entre l'arduino et le module Click Board



    Programme Arduino



    /************************************************************************
    *
    * Test du module "THERMO 4 click"
    *
    *************************************************************************
    * La température est affichée dans le moniteur série et la led de la carte Arduino
    * s’allume lorsque la température est supérieure à un seuil haut
    *
    * Matériel
    * 1 Arduino Uno (A000066)
    * 1 Shield "Click" pour arduino UNO (Réf. : MIKROE-1581)
    * 1 Module "THERMO 4 click" (Réf.: MIKROE-2632) inséré sur le support N°1 du shield
    * ou divers straps mâles/femelles (réf.: PRT-12794) si vous ne disposez pas de
    * de la platine shield MIKROE-1581)
    * Schéma publié sous licence CC Attribution-ShareALike (Arduino et ses connexions réalisés avec Fritzing)
    *
    * Bibliothèque
    * 1. https://www.arduinolibraries.info/libraries/i2-c-temperature-sensors-derived-from-the-lm75
    *
    ************************************************************************/

    // Appel des bibliothèques
    #include <Wire.h>
    #include <Temperature_LM75_Derived.h>

    #define INT 2 // affectation des broches
    #define LED 13

    Generic_LM75 capteur; // création de l'objet capteur

    float temperature;
    float seuil_bas;
    float seuil_haut;
    boolean alarme;

    void setup()
    {
    Serial.begin(9600); // initialisation de la liaison série
    Wire.begin(); // initialisation de la liaison I2C
    pinMode(LED,OUTPUT); // configuration de la broche LED en sortie
    pinMode(INT,INPUT); // configuration de la broche ALERT en entrée

    // Configuration du capteur LM75
    capteur.setAlertActiveHigh(); // broche INT active à l'état haut
    capteur.setTemperatureHighC(27.0); // valeur du seuil haut
    capteur.setTemperatureLowC(25.0); // valeur du seuil bas
    }

    void loop()
    {
    temperature=capteur.readTemperatureC(); // acquisition de la température
    seuil_bas=capteur.readTemperatureLowC(); // acquisition du seuil bas
    seuil_haut=capteur.readTemperatureHighC(); // acquisition du seuil haut
    alarme = digitalRead(INT); // acquisition de INT
    digitalWrite(LED,alarme); // commande de la led
    Serial.print("Temperature: "); // affichage dans le moniteur série de la température
    Serial.print(temperature);
    Serial.println(" degre Celcius");
    Serial.print("Seuil bas: "); // affichage dans le moniteur série du seuil bas
    Serial.print(seuil_bas);
    Serial.println(" degre Celcius");
    Serial.print("Seuil haut: "); // affichage dans le moniteur série du seuil haut
    Serial.print(seuil_haut);
    Serial.println(" degre Celcius");
    Serial.println(""); // saut de ligne
    delay(1000); // pause d'une seconde
    }


    Cette note d'application a retenu votre attention ? Consultez toutes nos autres notes d'applications concernant les modules Click Board et les Arduino™

    Note d'application Click Board™ et Arduino™ (TOME 1)
    Note d'application Click Board™ et Arduino™ (TOME 2)
    Note d'application Click Board™ et Arduino™ (TOME 3)
    Note d'application Click Board™ et Arduino™ (TOME 4)
    Note d'application Click Board™ et Arduino™ (TOME 5)
    Note d'application Click Board™ et Arduino™ (TOME 6)
    Note d'application Click Board™ et Arduino™ (TOME 7)
    Note d'application Click Board™ et Arduino™ (TOME 8)
    Note d'application Click Board™ et Arduino™ (TOME 9)
    Note d'application Click Board™ et Arduino™ (TOME 10)

    Téléchargez également les fichiers sources de ces notes d'applications




    Les modules Click™ Board sont utilisés dans les établissements scolaires !
    Lextronic propose également désormais aux professeurs de recevoir (par email) et sur simple demande différents TP leur permettant de mettre en oeuvre divers modules Click Board avec une platine arduino UNO.

    En tant que professeur, il vous suffit de nous adresser votre demande via notre adresse email lextronic@lextronic.fr (en précisant le nom et l'adresse de votre établissement) - Seules les demandes en provenance d'une adresse email académique seront traitées (les demandes via des comptes free, gmail, hotmail, etc... ne pourront pas être traitées - Merci de votre compréhension).


    TP Click Board & Arduino

    Ces différents TP sont composés:
    - d'une documentation technique
    - des programmes Arduino™
    - des schémas (sous Proteus)
    - des corrigés
