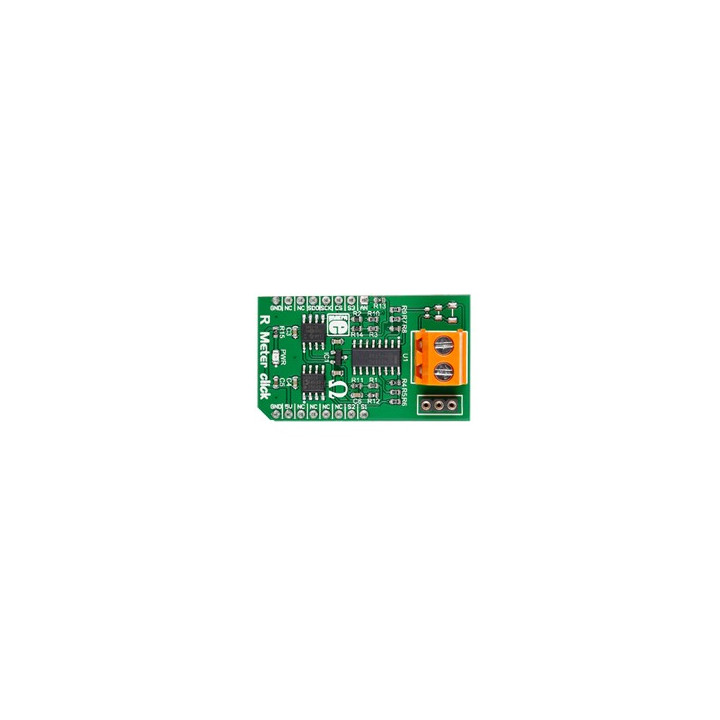

Module R Meter click Mikroelektronika - Mesure de résistance - MIKROE-2396

Ce module Click Board vous permettra de mesurer des valeurs de résistances (à l'aide de votre microcontrôleur depuis une liaison SPI) par le biais de 5 emplacements prévus sur ce dernier.

Le raccordement de la résistance à mesurer sur fait via des borniers à vis, un connecteur femelle 3 plots au pas de 2,54 ou 5,08 mm et 3 emplacements CMS à souder.

Un convertisseur ADC 12 bits (0-2043) permet de mesure les plages de mesure suivante: 0-1K, 1K-100K, 100K-1M.

Les borniers à vis pourront aussi être utilisés pour y connecter des sondes de mesures par exemple.

Des exemples de programmes dédiés aux PIC, AVR, FT90x, PIC32, dsPIC30/33 & 24 et ARM avec les compilateurs "C" (mikroC) sont disponibles afin de vous permettre une prise en main rapide et intuitive du module.





Le module est destiné à être alimenté sous une tension de 5V.

Pouvant être utilisé et piloté par la plupart des microcontrôleurs, sa conception vous permettra de pouvoir l'insérer sur des plaques de développement sans soudure (type BreadBoard). Consultez ce lien pour une présentation générales des modules Click Board


Il est également directement compatibles avec les platines de développement mikroElektronika (telles que l'EasyPIC7, l'EasyPIC Fusion, l'EasyAVR7 ou encore la platine Flip & Click - voir en bas de page).

A l'aide de platines d'adaptations additionnelles, il vous sera également possible de les enficher sur des plateformes arduino™ (UNO ou Mega2560) ou Rasberry Pi ou BeagleBone Black.


Du code source pour vos modules Click™ Board !
Disposer d'une solution matérielle pour développer c'est bien... mais disposer du code source associé pour faciliter une intégration au sein de son application... c'est mieux ! C'est ce que vous propose mikroelektronika (le fabricant des modules Click Board) par l'intermédiaire d'un site Internet dédié à cet usage. Des exemples de programmes dédiés (suivant les modules Click Board) aux PIC, dsPIC, PIC24, PIC32, ARM™, FT90x, AVR, 8051 avec les compilateurs "C" (mikroC) sont disponibles afin de vous permettre une prise en main rapide et intuitive du module.

Connectez vous sur le www.libstock.com pour accélérer la mise en oeuvre des modules "Click Board".



Nous proposons également ci-dessous une application avec un arduino™






Enfichez le module MIKROE-2396 sur la platine MIKROE-1581... Puis enfichez le tout sur la platine arduino™ (A000066) ou réalisez les connexions ci-dessous entre la platine Arduino™ (A000066) et le module MIKROE-2396 (si vous ne disposez pas de la platine d'interface MIKROE-1581).

Programme Arduino


/************************************************************************
*
* Test du module "R Meter click"
*
*************************************************************************
* La valeur de la resistance est affichée sur le moniteur série
*
* Matériel
* 1 Arduino Uno (A000066)
* 1 Shield "Click" pour arduino UNO (Réf. : MIKROE-1581)
* 1 Module "R Meter click" (Réf.: MIKROE-2396) inséré sur le support N°1 du shield
* ou divers straps mâles/femelles (réf.: PRT-12794) si vous ne disposez pas de
* de la platine shield MIKROE-1581)
* Schéma publié sous licence CC Attribution-ShareALike (Arduino et ses connexions réalisés avec Fritzing)
*
************************************************************************/

// Affectation des broches
#define AN A0 // broche de sortie du module
#define S1 6
#define S2 2
#define S3 17

int valeur;
unsigned long somme=0;
unsigned long moyenne;
float tension;
float Vin=86; // Vin doit être égale à 100 mV mais il y a une disparité selon les modules
float R_mesuree;
float R;

void mesure_tension ()
{
for (int i=0; i<10; i++)
{
valeur=analogRead(AN); // conversion AN
somme=somme+valeur;
moyenne=somme/10;
delay(10);
}
tension=(moyenne*5000.00)/1024; // calcul de la tension
somme=0;
return tension;
}

void calcul_resistance ()
{
R_mesuree=((tension/Vin)-1)*R; // calcul de la resistance de contre-réaction de l'amplificateur
R_mesuree=R_mesuree-2000; // la resistance à mesurer est en série avec deux resistance de 1KΩ
return R_mesuree;
}

void setup()
{
Serial.begin(9600); // initialisation de la liaison série
pinMode(S1,OUTPUT); // configuration des broches S1 à S3 en sortie
pinMode(S2,OUTPUT);
pinMode(S3,OUTPUT);
}

void loop()
{
// S1 est actif, la gamme de mesure des resistances est compris entre 0 et 1KΩ
R=200;
digitalWrite(S1,HIGH);
digitalWrite(S2,LOW);
digitalWrite(S3,LOW);
mesure_tension();
if(tension>4000)
{
R_mesuree=0;
}
if(tension<2000)
{
calcul_resistance ();
}
else
{
// S2 est actif, la gamme de mesure des resistances est compris entre 1KΩ et 100KΩ
R=1000;
digitalWrite(S1,LOW);
digitalWrite(S2,HIGH);
digitalWrite(S3,LOW);
mesure_tension();
if(tension<2000)
{
calcul_resistance ();
}
else
{
// S3 est actif, la gamme de mesure des resistances est compris entre 100KΩ et 1MΩ
R=100000;
digitalWrite(S1,LOW);
digitalWrite(S2,LOW);
digitalWrite(S3,HIGH);
mesure_tension();
if(tension<2000)
{
calcul_resistance ();
}
}
}
Serial.print("Tension=");
Serial.print(tension);
Serial.print(" mV");
Serial.print("t");
Serial.print("Resistance=");
Serial.print(R_mesuree);
Serial.println(" Ohm");
Serial.println(" ");
tension=0;
delay(1000);
}
