Module PmodSSD double afficheur 7 segments à leds

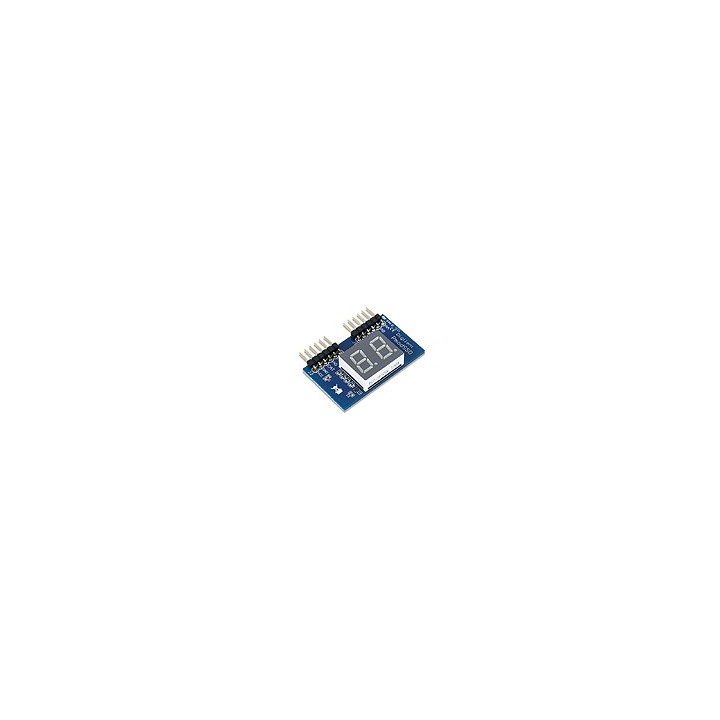

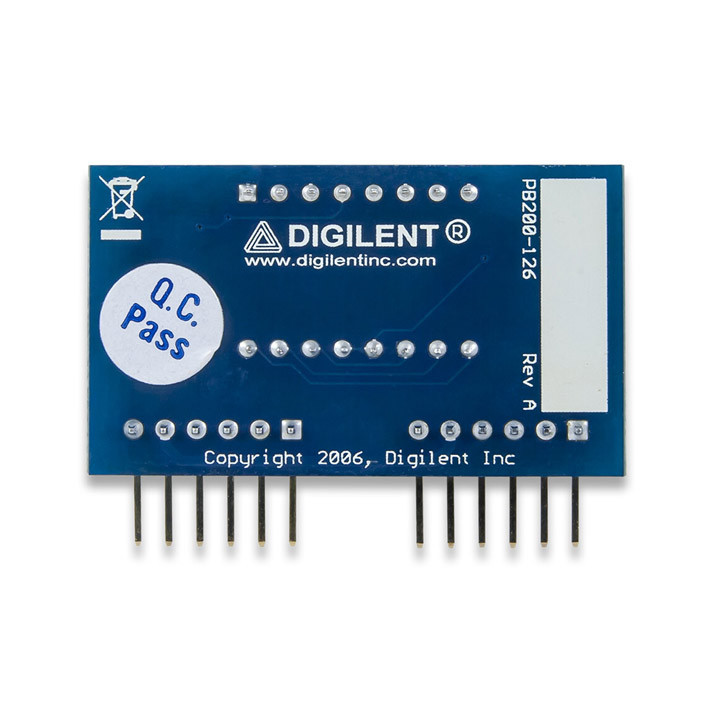

    PMODSSD : Double afficheur 7 segments à leds rouges pour aduino
    PMODSSD
    En cours d'approvisionnement
    9,91 € TTC
    8,26 € HT

    Dont 0,01 € d'eco-participation déjà incluse dans le prix

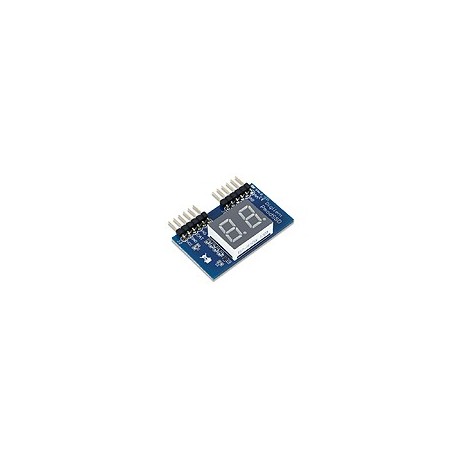

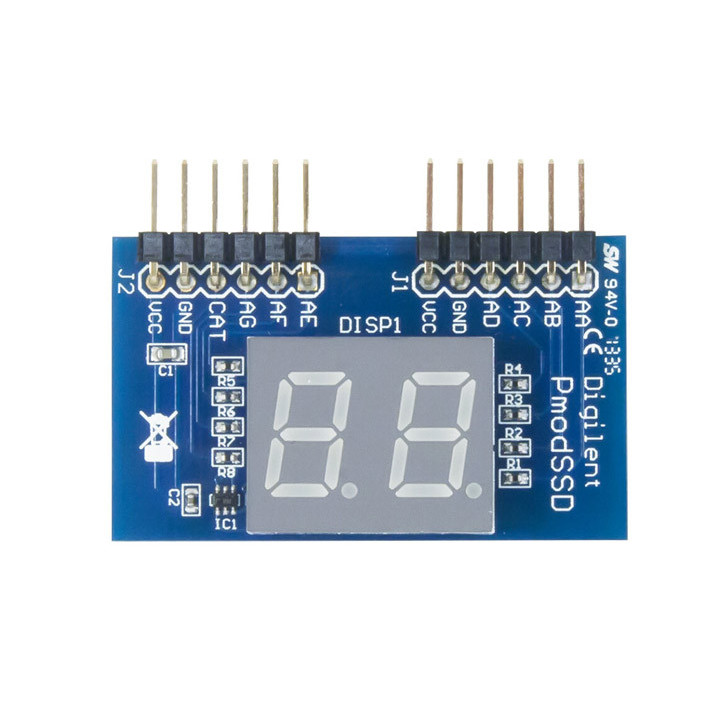

    Conçu pour être piloté par un Arduino, ce module Pmod intègre 2 afficheurs 7 segments (digit 10 mm) à Leds rouges (de type cathode commune).

    Reprise 1 pour 1         Frais de port à partir de 7.90 €   infos



    Fonction du module  Interface du module  Connectique du module

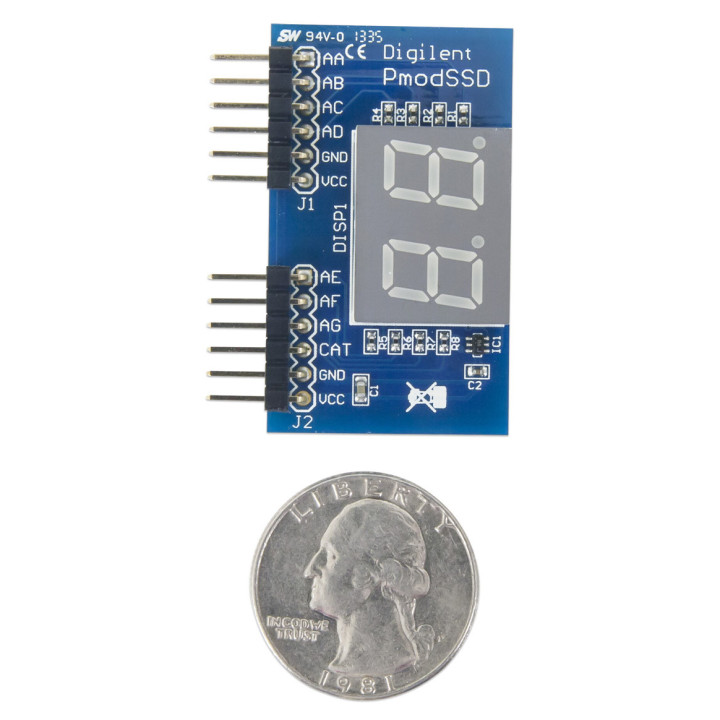

    Doté de 2 connecteurs mâles 1 x 6 broches, ce module pourra être directement enfiché sur une platine BreadBoard ou  être déporté via des cordons optionnels (voir modèles en bas de page).

    Ce module est soumis au contrôle de la réglementation américaine relative à l’exportation (15 CFR Part 730 et. seq.).


    Exemple d'application avec un arduino™


    Raccordement du module à l'arduino™


    /************************************************************************
    *
    *    Test du module Pmod double afficheur
    *
    *************************************************************************
    * Description:  Pmod_SSD
    * Un compteur s'incrémente toutes les secondes.
    *
    * Matériel
    *        1. Arduino Uno
    *        2. Module Pmod SSD
    *
    *        Schéma publié sous licence CC Attribution-ShareALike (réalisé avec Fritzing)
    *
    * N'importez pas le programme par un copier/coller dans l'IDE de l'arduino.
    * Utilisez le lien ci-dessous pour télécharger le code source.
    *
    *        Code source téléchargeable ici:
    ************************************************************************/

    byte ledPin[8]={2, 3, 4, 5, 6, 7, 8, 9};                                      // numéros de broches de l'Arduino
    byte code[10]={63,6,91,79,102,109,124,7,127,103};         // code des chiffres 0 à 9
    intunite=0;
    int dizaine=0;
    intduree;

    voidsetup()
    {
    for (int i=0; i<=8; i++)                           // configuration des broches 2 à 9 en sortie
       {
    pinMode(ledPin[i], OUTPUT);
       }
    }

    // Programme principal
    voidloop()
    {
    duree=millis() / 1000;                     // chronomètre
    dizaine=duree/10;                           // extraction des dizaines
    unite=duree%10;                             // extraction des unités
    if (duree>=100)                                // remise à 0 lorsque le compteur arrive à 99
      {
    dizaine=0;
    unite=0;
      }
    digitalWrite(9,LOW);                     // sélection de l'afficheur des unités
    afficher(code[unite]);                    // affichage des unités
    delay(10);
    digitalWrite(9,HIGH);                   // sélection de l'afficheur des dizaines
    afficher(code[dizaine]);               // affichage des dizaines
    delay(10);
    }

    voidafficher(int x)                        // procédure codant le chiffre en 7 segments
    {
    byte chiffre=x;
    byte segment=0;
    for (int i=2; i<9; i++)
       {
    segment=chiffre&00000001;
    digitalWrite(i,segment);
    chiffre=chiffre>>1;
       }
    }



    Notes d'applications pour modules Pmod

    La note d'application ci-dessus a retenu votre attention ? Téléchargez toutes les autres notes d'applications concernant l'utilisation des modules Pmod™ avec un arduino™ Uno.
