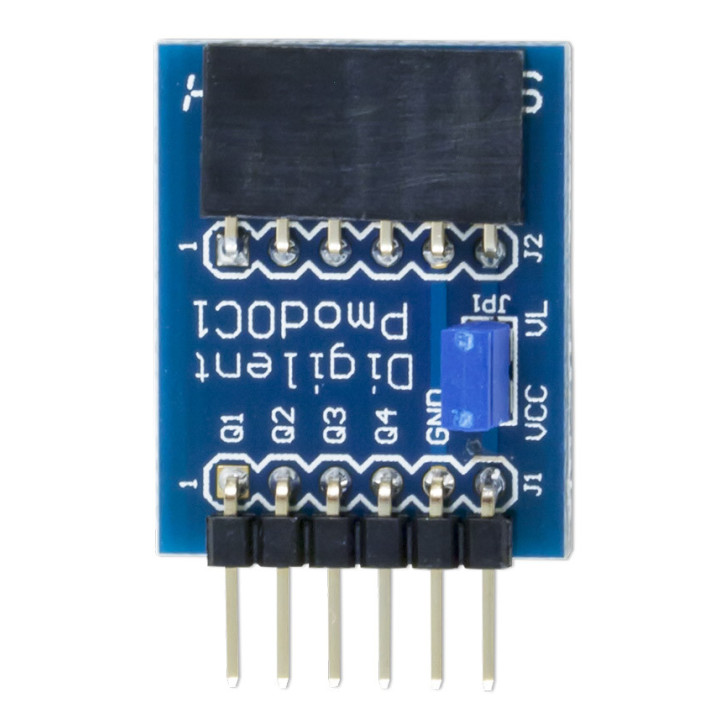

Vue de face du module PmodOC1 - 4 sorties sur collecteur ouvert

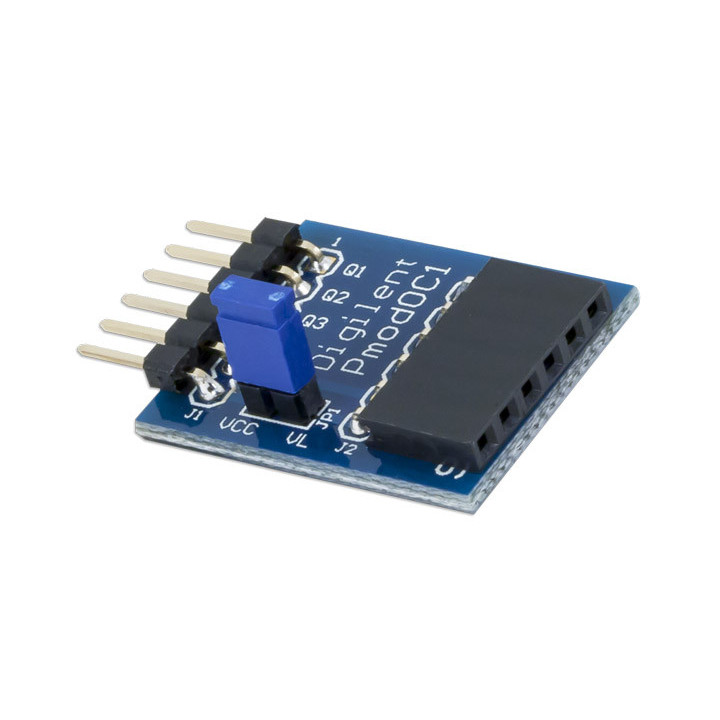

Vue de côté du module PmodOC1 - 4 sorties sur collecteur ouvert

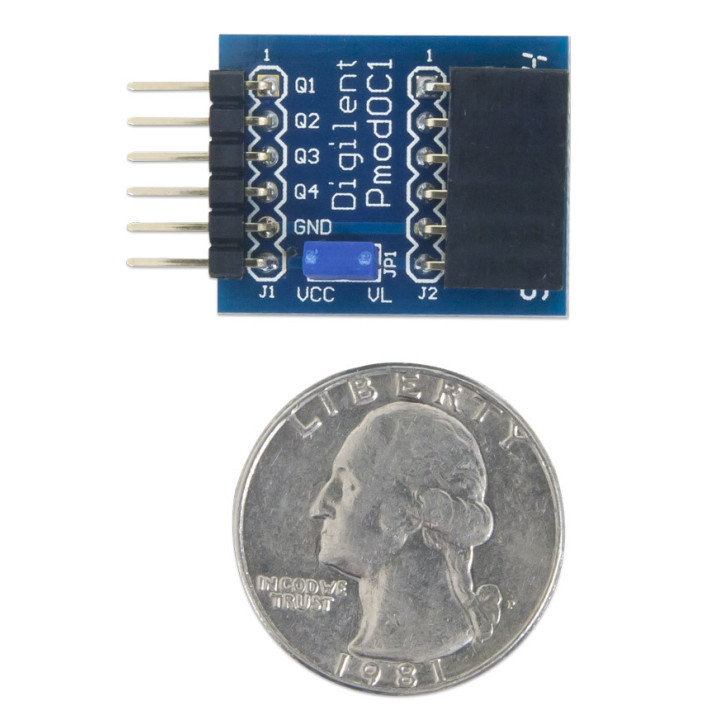

Détail du module PmodOC1 - 4 sorties sur collecteur ouvert

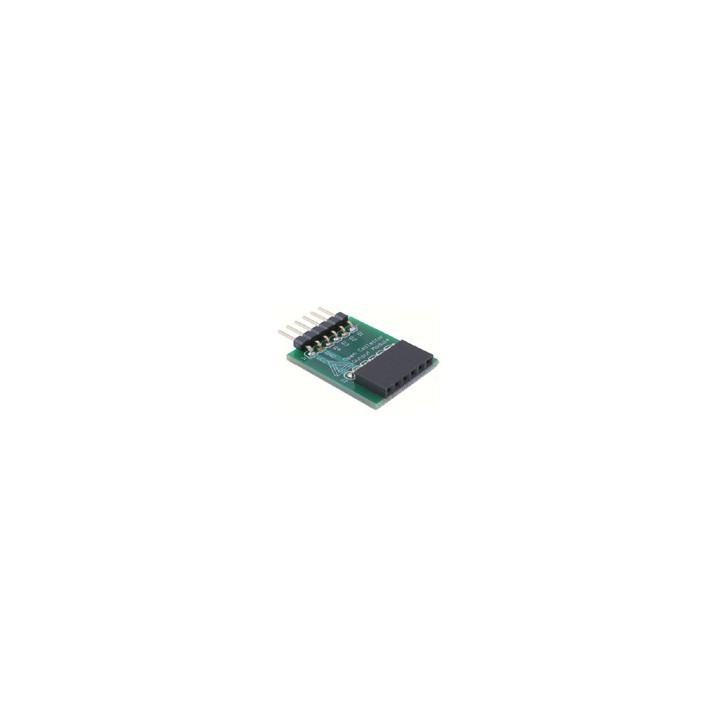

Module PmodOC1 - 4 sorties sur collecteur ouvert - 1

PMODOC1 Module 4 sorties sur collecteur ouvert MMBT3904

Conçu pour être piloté par un arduino, ce module Pmod intègre 4 collecteurs ouvert de type MMBT3904. Ces derniers peuvent commuter des tensions de 35 V max. via 4 niveaux logiques.

18,00 €
TTC
15,00 € HT
Dont 0,04 € d'eco-participation
Disponible
Code PMODOC1

Reprise 1 pour 1         Frais de port à partir de 9 €   infos

Fonction du module  Interface du module  Connectique du module


Doté d'un connecteur mâle 1 x 6 broches, ce module pourra être directement enfiché sur une platine BreadBoard ou être déporté via des cordons optionnels (voir modèles en bas de page).

Ce module est soumis au contrôle de la réglementation américaine relative à l’exportation (15 CFR Part 730 et. seq.).


Exemple d'application avec une platine arduino™

Application avec une platine arduino


/************************************************************************
*
* Test du module Pmod 4 collecteurs ouverts
*
*************************************************************************
* Description: Pmod_OC1
* Les led s'allument et s’éteignent successivement les unes après les autres.
*
* Matériel
* 1. Arduino Uno
* 2. Module Pmod 4 collecteurs ouverts (laisser le cavalier en place)
* 3. 4 led avec résistance 330 ohm
*
* N'importez pas le programme par un copier/coller dans l'IDE de l'arduino.
* Utilisez le lien ci-dessous pour télécharger le code source.
*
*
************************************************************************/

void setup()
{
for (int i=2; i<=5; i++) // configuration des broches 2 à 5 en sortie
{
pinMode(i,OUTPUT);
}
}

void loop()
{
for(int i = 2; i < 6; i++)
{
digitalWrite(i,HIGH); // saturation des transistors
delay(500);
digitalWrite(i,LOW); // blocage des transistors
}
}


Notes d'applications pour modules Pmod

La note d'application ci-dessus a retenu votre attention ? Téléchargez toutes les autres notes d'applications concernant l'utilisation des modules Pmod™ avec un arduino™ Uno.
  • Site du fabricant
    Télécharger
  • Datasheet du module
    Télécharger
