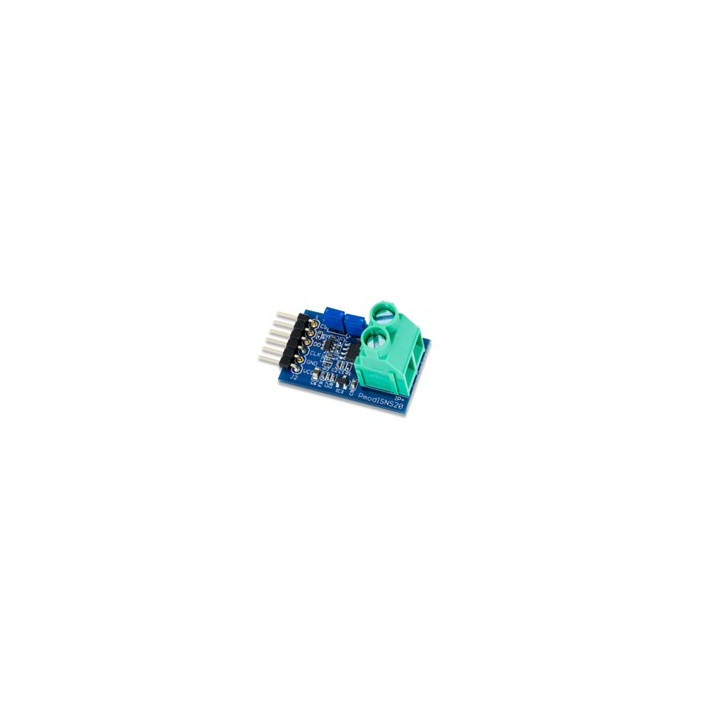

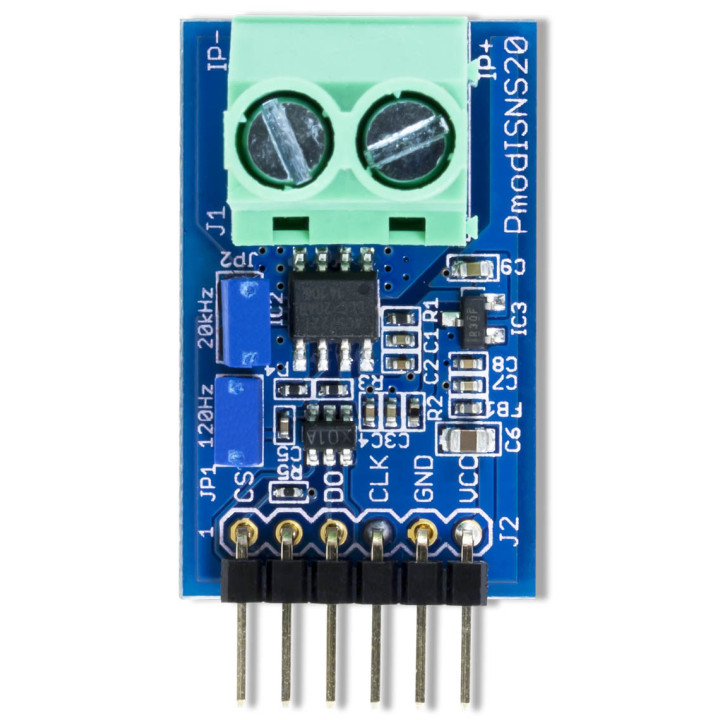

Module PmodISNS20 - capteur de courant ACS722
PMODISNS20
Disponible
23,00 €
TTC
19,17 € HT
Dont 0,01 € d'eco-participation déjà incluse dans le prix
Conçu pour être piloté par un Arduino® via une liaison SPI, ce module Pmod intègre un capteur de courant à effet hall de type Allegro™ ACS722 associé à un convertisseur "A/N" 12 bits permettant des mesures jusqu'à 20 A max.
Conçu pour être piloté par un Arduino via une liaison SPI, ce module "Pmod" intègre un capteur de courant à effet hall de type Allegro™ ACS722 associé à un convertisseur "A/N" 12 bits permettant des mesures jusqu'à 20 A max.
Le raccordement du signal à mesurer se fait par l'intermédiaire d'un bornier à vis.
Exemple de mesure de la consommation d'un ruban à Leds
Note: ce module est exclusivement destiné à la mesure sur des signaux basse tension (il n'est pas conçu, ni prévu, ni autorisé pour la mesure de dispositifs alimentés surle secteur 220 VAC). De même la mesure de courant important ne doit être réalisée que par une personne ayant des connaissance en électronique.
Ce module est soumis au contrôle de la réglementation américaine relative à l’exportation (15 CFR Part 730 et. seq.).
Caractéristiques:
- Mesure de courant de haute précision (± 2%)
- Echantillonnage à 120 Hz / 20 kHz / 80 kHz (sélection par cavaliers)
- Mesure max.: ±20 A DC ou AC
- Usage en basse tension exclusivement
- Usage en basse tension exclusivement
- Convertisseur "A/N" intégré 12 bits
- Interface SPI
Doté d'un connecteur mâle 1 x 6 broches, ce module pourra être directement enfiché sur une platine BreadBoard ou être déporté via des cordons optionnels (voir modèles en bas de page).
Exemple d'application avec un arduino™
/************************************************************************
*
* Test du module Pmod capteur de courant
*
*************************************************************************
* Description: Pmod_ISNS20
* La valeur du courant capté est affiché sur le moniteur série.
*
*
* Matériel
* 1. Arduino Uno
* 2. Module Pmod ISNS20
*
* Schéma publié sous licence CC Attribution-ShareALike (réalisé avec Fritzing)
*
* N'importez pas le programme par un copier/coller dans l'IDE de l'arduino.
* Utilisez le lien ci-dessous pour télécharger le code source.
*
* Code source téléchargeable ici:
************************************************************************/
#define Correction 100 // pourcentage de correction de la sensibilité du capteur
#define Filtre 0 // Filtre=1 si utilisation des filtres du module
#define Echantillon 5000 // nombre d'échantillons
#define CS 10 // affectation de la broche CS
#include <SPI.h> // appel de la bibliothèque
int MSB;
int LSB;
signed int valeur;
signed int total = 0;
signed int milli_amps;
void setup()
{
Serial.begin(9600); // initialisation de la liaison série
SPI.begin(); // initialisation du port SPI
SPI.setDataMode(SPI_MODE0); // configuration de la liaison SPI en mode 0
SPI.setClockDivider(SPI_CLOCK_DIV16); // configuration de l'horloge à 1MHz
pinMode(CS, OUTPUT);
}
void loop()
{
if(Filtre == 1)
{
for(int i; i < Echantillon; i++)
{
digitalWrite(CS, LOW); // activation de la ligne CS
MSB=SPI.transfer(0x00); // récupération des bit de poids forts
LSB=SPI.transfer(0x00); // récupération des bit de poids faibles
digitalWrite(CS, HIGH); // désactivation de la ligne CS
valeur = (Correction / 100) * (10000 * (((MSB<<8) | LSB) - 2048)) / 899; //formule donnée dans la documentation
total = total + valeur;
}
milli_amps = total / Echantillon;
}
else
{
digitalWrite(CS, LOW); // activation de la ligne CS
MSB=SPI.transfer(0x00); // récupération des bit de poids forts
LSB=SPI.transfer(0x00); // récupération des bit de poids faibles
digitalWrite(CS, HIGH); // désactivation de la ligne CS
milli_amps = (Correction / 100) * (10000 * (((MSB<<8) | LSB) - 2048)) / 899; //formule donnée dans la documentation
}
Serial.print("Courant=");
Serial.print(milli_amps);
Serial.println(" mA");
delay(10);
}
*
* Test du module Pmod capteur de courant
*
*************************************************************************
* Description: Pmod_ISNS20
* La valeur du courant capté est affiché sur le moniteur série.
*
*
* Matériel
* 1. Arduino Uno
* 2. Module Pmod ISNS20
*
* Schéma publié sous licence CC Attribution-ShareALike (réalisé avec Fritzing)
*
* N'importez pas le programme par un copier/coller dans l'IDE de l'arduino.
* Utilisez le lien ci-dessous pour télécharger le code source.
*
* Code source téléchargeable ici:
************************************************************************/
#define Correction 100 // pourcentage de correction de la sensibilité du capteur
#define Filtre 0 // Filtre=1 si utilisation des filtres du module
#define Echantillon 5000 // nombre d'échantillons
#define CS 10 // affectation de la broche CS
#include <SPI.h> // appel de la bibliothèque
int MSB;
int LSB;
signed int valeur;
signed int total = 0;
signed int milli_amps;
void setup()
{
Serial.begin(9600); // initialisation de la liaison série
SPI.begin(); // initialisation du port SPI
SPI.setDataMode(SPI_MODE0); // configuration de la liaison SPI en mode 0
SPI.setClockDivider(SPI_CLOCK_DIV16); // configuration de l'horloge à 1MHz
pinMode(CS, OUTPUT);
}
void loop()
{
if(Filtre == 1)
{
for(int i; i < Echantillon; i++)
{
digitalWrite(CS, LOW); // activation de la ligne CS
MSB=SPI.transfer(0x00); // récupération des bit de poids forts
LSB=SPI.transfer(0x00); // récupération des bit de poids faibles
digitalWrite(CS, HIGH); // désactivation de la ligne CS
valeur = (Correction / 100) * (10000 * (((MSB<<8) | LSB) - 2048)) / 899; //formule donnée dans la documentation
total = total + valeur;
}
milli_amps = total / Echantillon;
}
else
{
digitalWrite(CS, LOW); // activation de la ligne CS
MSB=SPI.transfer(0x00); // récupération des bit de poids forts
LSB=SPI.transfer(0x00); // récupération des bit de poids faibles
digitalWrite(CS, HIGH); // désactivation de la ligne CS
milli_amps = (Correction / 100) * (10000 * (((MSB<<8) | LSB) - 2048)) / 899; //formule donnée dans la documentation
}
Serial.print("Courant=");
Serial.print(milli_amps);
Serial.println(" mA");
delay(10);
}
La note d'application ci-dessus a retenu votre attention ? Téléchargez toutes les autres notes d'applications concernant l'utilisation des modules Pmod™ avec un arduino™ Uno.
