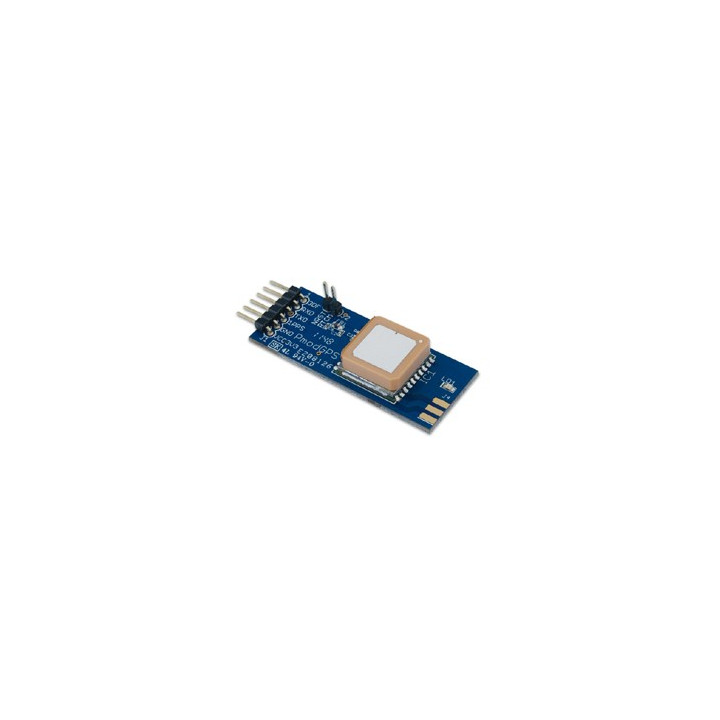

Module PmodGPS récepteur GPS MT3329 - 1

Module PmodGPS récepteur GPS MT3329

Ce produit est épuisé. Nous maintenons sa présence sur notre site pour que les personnes ayant fait son acquisition puissent toujours avoir accès à sa documentation (mais ce dernier ne peut plus être commandé).

46,20 €
TTC
38,50 € HT
Dont 0,04 € d'eco-participation
Disponible
Code PMODGPS

Reprise 1 pour 1         Frais de port à partir de 9 €   infos

Conçu pour être piloté par un Arduino via une liaison série, ce module "Pmod" intègre un récepteur GPS (MT3329) avec antenne intégrée.

Fonction du moduleInterface du moduleConnectique du module


Doté d'un connecteur mâle 1 x 6 broches, ce module pourra être directement enfiché sur une platine BreadBoard ou être déporté via des cordons optionnels (voir modèles en bas de page).

Ce module est soumis au contrôle de la réglementation américaine relative à l’exportation (15 CFR Part 730 et. seq.).


Exemple d'application avec un arduino™


Module PMODGPS relié à un arduino


/************************************************************************
*
* Test du module Pmod GPS
*
*************************************************************************
* Description: Pmod_GPS
* La trame NMEA du module GPS est affichée sur le moniteur série.
*
*
* Matériel
* 1. Arduino Uno
* 2. Module Pmod GPS
* 3. Module Adafruit TXB0108
*
* Schéma publié sous licence CC Attribution-ShareALike (réalisé avec Fritzing)
*
* N'importez pas le programme par un copier/coller dans l'IDE de l'arduino.
* Utilisez le lien ci-dessous pour télécharger le code source.
*
* Code source téléchargeable ici:

************************************************************************/

#define RX 2 // affectation des broches
#define TX 3

#include <SoftwareSerial.h> // appel de la bibliothèque
SoftwareSerial GPS(RX, TX); // création de l'objet GPS

byte recu; // stockage des données du module

void setup()
{
Serial.begin(9600); // initialisation de la liaison série
GPS.begin(9600); // initialisation de la liaison série du GPS
}

void loop()
{
if (GPS.available() > 0 )
{
recu = GPS.read(); // lecture de la trame
Serial.write(recu); // affichage dans le moniteur série
}
}



Notes d'applications pour modules Pmod

La note d'application ci-dessus a retenu votre attention ? Téléchargez toutes les autres notes d'applications concernant l'utilisation des modules Pmod™ avec un arduino™ Uno.
  • Note d'application
    Télécharger
  • Site du fabricant
    Télécharger
  • Datasheet du module
    Télécharger
