Module PMOD Differential Pressure Gauge

PMODDPG1 capteur de pression différentielle MP3V501DP

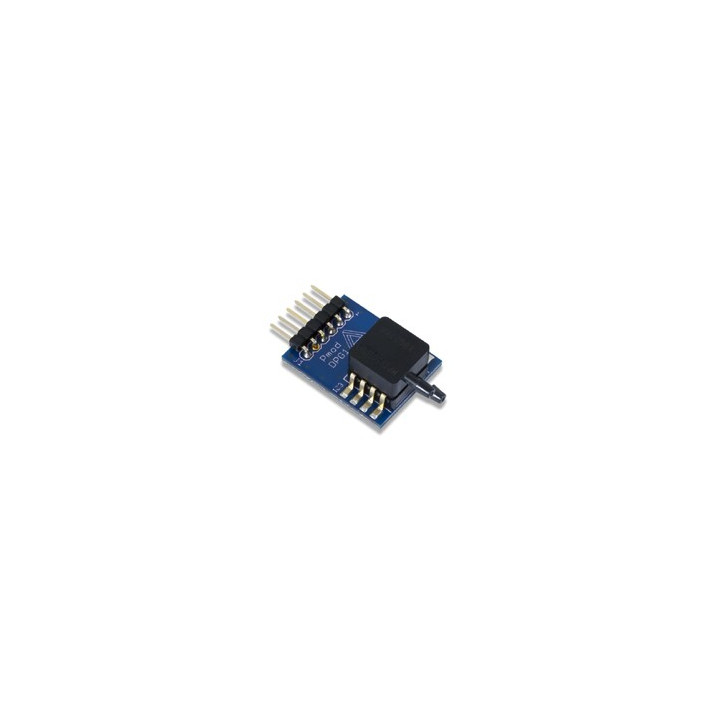

Conçu pour être piloté par un Arduino via une liaison SPI, ce module "Pmod" intègre un capteur de jauge de pression différentielle MP3V501DP de type piezo-résistif associé à un convertisseur "A/N" 12 bits ADCS7476.

36,00 €
TTC
30,00 € HT
Dont 0,04 € d'eco-participation
Rupture de stock
Code PMODDPG1

Reprise 1 pour 1         Frais de port à partir de 9 €   infos

Conçu pour être piloté par un arduino via une liaison SPI, ce module "Pmod" intègre un capteur de jauge de pression différentielle MP3V501DP de type piezo-résistif associé à un convertisseur "A/N" 12 bits ADCS7476.

La gamme de mesure du capteur s'étend de 0 à 10 kPa.


Le module et son tuyau

Le module est livré avec un petit tuyau.

Fonction du module Interface du module Connectique du module


Doté d'un connecteur mâle 1 x 6 broches, ce module pourra être directement enfiché sur une platine BreadBoard ou être déporté via des cordons optionnels (voir modèles en bas de page).

Ce module est soumis au contrôle de la réglementation américaine relative à l’exportation (15 CFR Part 730 et. seq.).


Exemple d'application avec un arduino™

/************************************************************************
*
* Test du module Pmod capteur de pression différentiel
* Un convertisseur de niveau 5V < >3 V Réf.: ADA395 est nécessaire
* pour pouvoir être utilisé avec un Arduino (voir modèle en bas de page)
*
*************************************************************************
* Description: Pmod_DPG1
* La pression est affichée sur le moniteur série.
*
*
* Matériel
* 1. Arduino Uno
* 2. Module Pmod DPG1
* 3. Module Adafruit TXB0108
*
* Câblage
* Module<----------> TXB0108 (ADA395) <-----------> Arduino
* J1 broche 6 3.3 V
* J1 broche 5 GND
* J1 broche 4 13
* J1 broche 3 12
* J1 broche 1 10
*
* N'importez pas le programme par un copier/coller dans l'IDE de l'arduino.
* Utilisez le lien ci-dessous pour télécharger le code source.
*
*
************************************************************************/

#define CS 10 // affectation de la broche CS

#include <SPI.h> // appel de la bibliothèque

int i;
byte recu[3]; // stockage des données du module
int valeur;
float pression;

void setup()
{
Serial.begin(9600); // initialisation de la liaison série
SPI.begin(); // initialisation du port SPI
SPI.setDataMode(SPI_MODE0); // configuration de la liaison SPI en mode 0
SPI.setClockDivider(SPI_CLOCK_DIV16); // configuration de l'horloge à 1MHz
pinMode(CS, OUTPUT);
}

void loop()
{
digitalWrite(CS, LOW); // activation de la ligne CS
delayMicroseconds(20);
for (i=0;i<2;i=i+1)
{
recu[i] = SPI.transfer(0); // envoi de 2 données pour récupérer la valeur de la conversion sur deux octets
delayMicroseconds(20);
}
digitalWrite(CS, HIGH); // désactivation de la ligne CS
valeur = (recu[0] << 8|recu[1]);
for (i=0;i<2;i=i+1) // écriture dans le moniteur série
{
Serial.print("i");
Serial.print(i);
Serial.print("=");
Serial.print(recu[i]);
Serial.print('t'); // tabulation
}
pression=(valeur/4096.0-0.08)/0.09; // formule donnée par la documentation
Serial.print("Pression=");
Serial.print(pression);
Serial.println(" kPa");
delay(1000);
}



Notes d'applications pour modules Pmod

La note d'application ci-dessus a retenu votre attention ? Téléchargez toutes les autres notes d'applications concernant l'utilisation des modules Pmod™ avec un arduino™ Uno.
  • Site du fabricant
    Télécharger
  • Datasheet du module
    Télécharger
