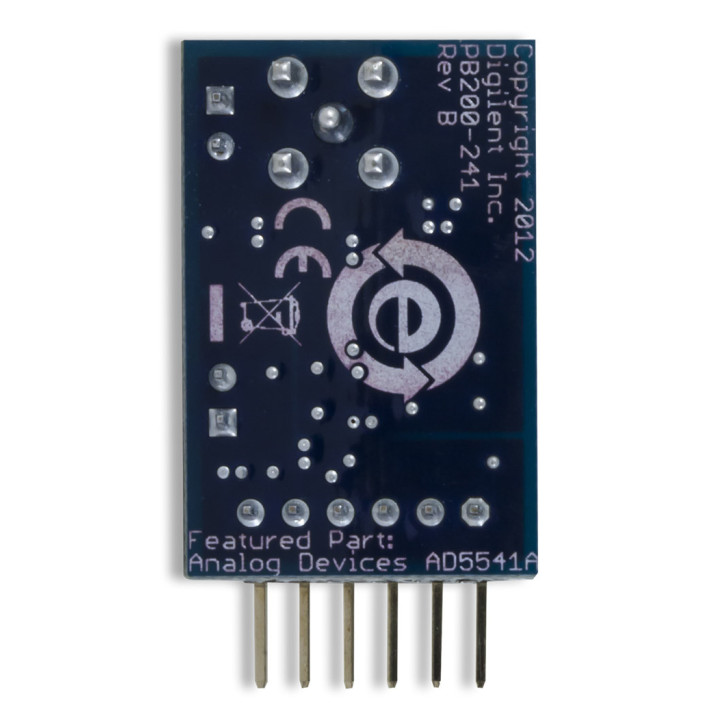

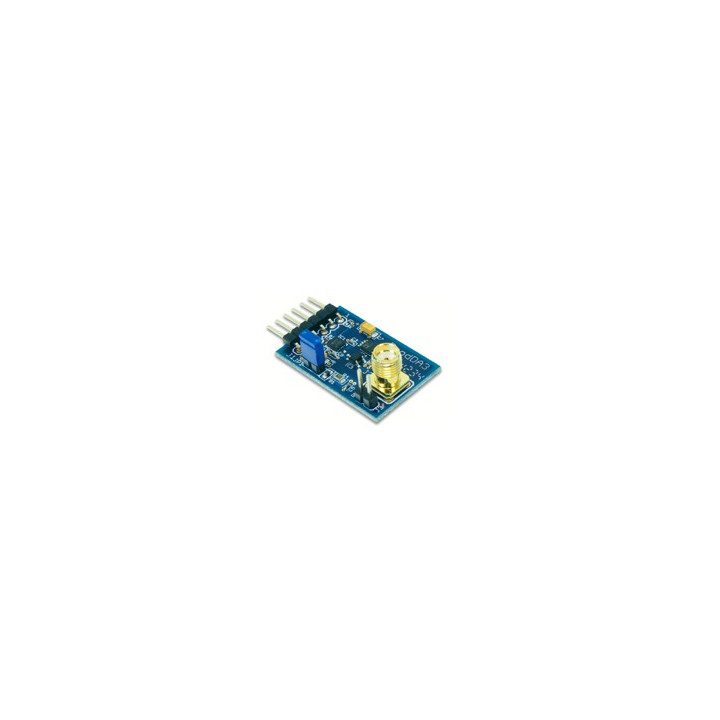

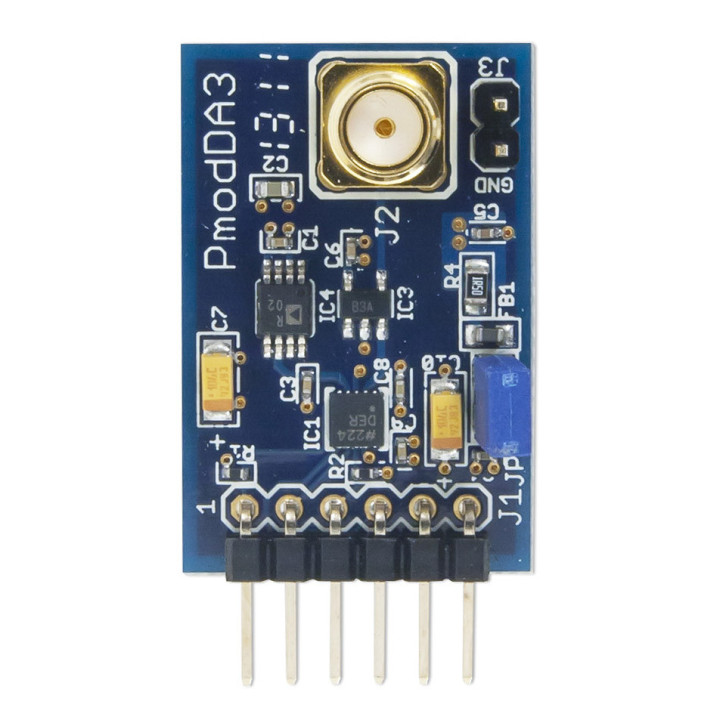

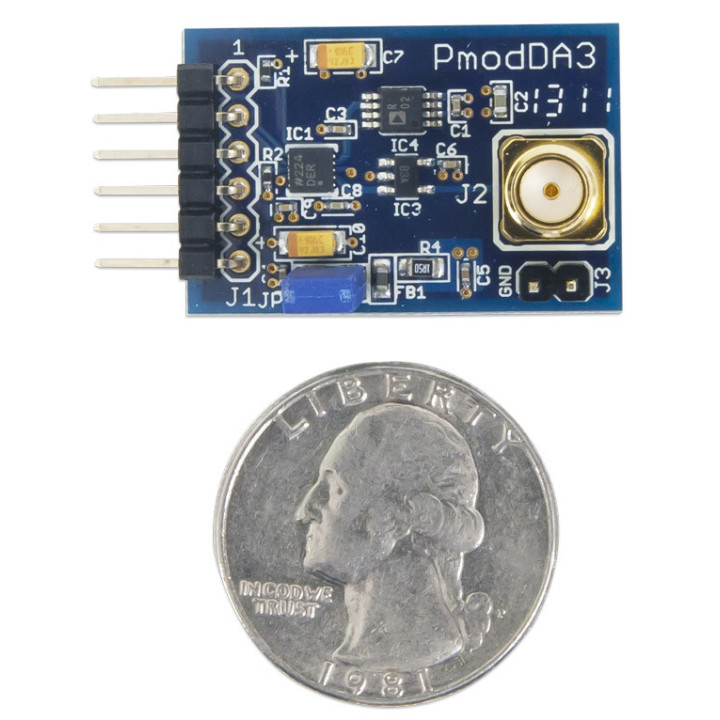

PMODDA3 Convertisseur N-A ADA5541A Résolution 16 bits
Conçu pour être piloté par un arduino via une liaison SPI, ce module Pmod intègre un convertisseur "numérique/analogique" (résolution 16 bits).
Doté d'un connecteur mâle 1 x 6 broches, ce module pourra être directement enfiché sur une platine BreadBoard ou être déporté via des cordons optionnels (voir modèles en bas de page).
Ce module est soumis au contrôle de la réglementation américaine relative à l’exportation (15 CFR Part 730 et. seq.).
Exemple d'application avec un arduino™
* Schéma publié sous licence CC Attribution-ShareALike (réalisé avec Fritzing)
*
* N'importez pas le programme par un copier/coller dans l'IDE de l'arduino.
* Utilisez le lien ci-dessous pour télécharger le code source.
*
Afin de pouvoir vérifer le fonctionnement de cette application un boitier de mesure "analog Discovery 2"
à été utilisé pour visualiser la forme des signaux en sortie du module. (voir copie d'écran ci-dessous)
/************************************************************************
*
* Test du module Pmod convertisseur N/A 16 bit
*
*************************************************************************
* Description: Pmod_DA3
* La tension de sortie du module évolue de 0 à 2,5 V pour générer un signal
* en dent de scie.
*
*
* Matériel
* 1. Arduino Uno
* 2. Module Pmod DA3 (laisser le cavalier JP1 en place)
** Schéma publié sous licence CC Attribution-ShareALike (réalisé avec Fritzing)
*
* N'importez pas le programme par un copier/coller dans l'IDE de l'arduino.
* Utilisez le lien ci-dessous pour télécharger le code source.
*
************************************************************************/
#define CS 10 // affectation de la broche CS
#define LDAC 9 // affectation de la broche LDAC
#include <SPI.h> // appel de la bibliothèque
int i;
int j;
void setup()
{
Serial.begin(9600); //initialisation de la liaison série
SPI.begin(); // initialisation du port SPI
SPI.setDataMode(SPI_MODE0); // configuration de la liaison SPI en mode 0
SPI.setClockDivider(SPI_CLOCK_DIV16); // configuration de l'horloge à 1MHz
pinMode(CS, OUTPUT);
pinMode(LDAC, OUTPUT);
}
void loop()
{
for (i=0;i<256;i=i+1)
{
for (j=0;j<256;j=j+1)
{
digitalWrite(LDAC, HIGH); // désactivation de la ligne LDAC
digitalWrite(CS, LOW); // activation de la ligne CS
SPI.transfer(i); // envoi des bit de poids fort
SPI.transfer(j); // envoi des bit de poids faible
digitalWrite(CS, HIGH); // désactivation de la ligne CS
digitalWrite(LDAC, LOW); // activation de la ligne LDAC
/* la période du signal est de 2,4 s environ.
* Si on souhaite l'augmenter, on introduit à chaque passage dans la boucle un retard
* delay(1); ou delayMicroseconds(50);
*/
}
}
Afin de pouvoir vérifer le fonctionnement de cette application un boitier de mesure "analog Discovery 2"
à été utilisé pour visualiser la forme des signaux en sortie du module. (voir copie d'écran ci-dessous)
La note d'application ci-dessus a retenu votre attention ? Téléchargez toutes les autres notes d'applications concernant l'utilisation des modules Pmod™ avec un arduino™ Uno.
- Site du fabricant
- Datasheet du module
