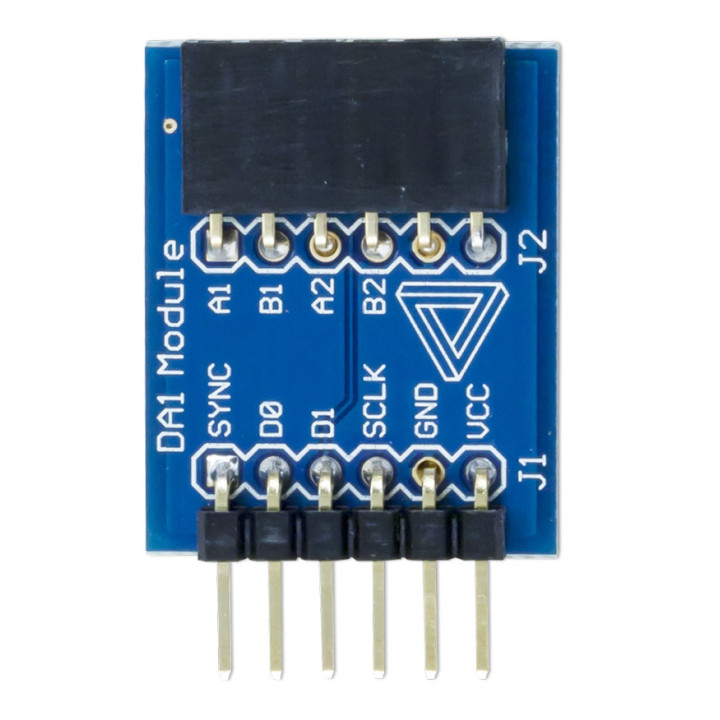

Face avant du module PmodDA1 - convertisseurs (N/A) AD7303D

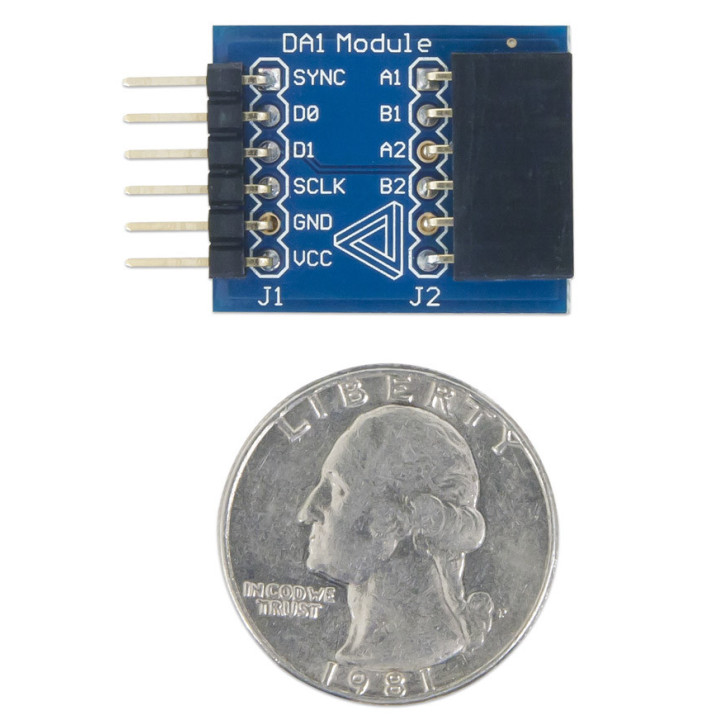

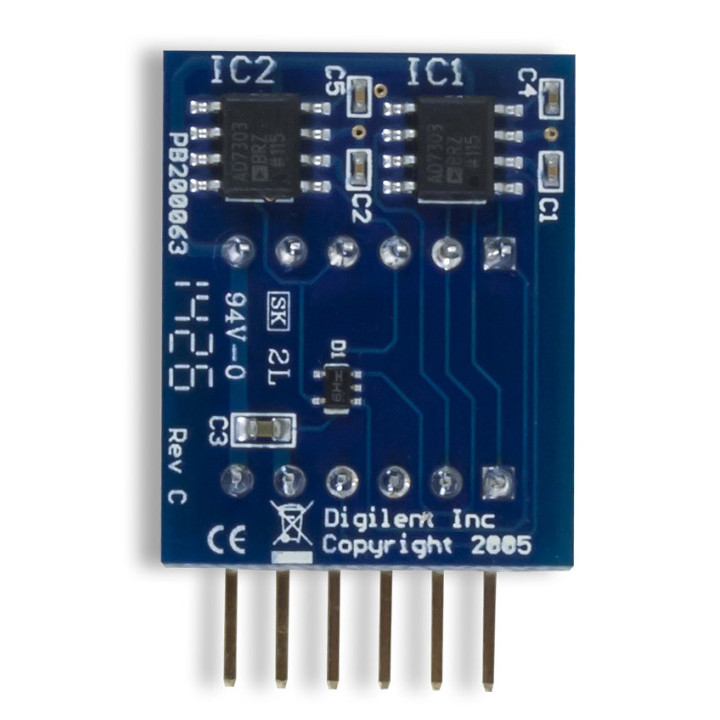

PMODDA1 : Convertisseurs N/A AD7303D résolution sur 8 bits
PMODDA1 : Convertisseurs N/A AD7303D résolution sur 8 bits

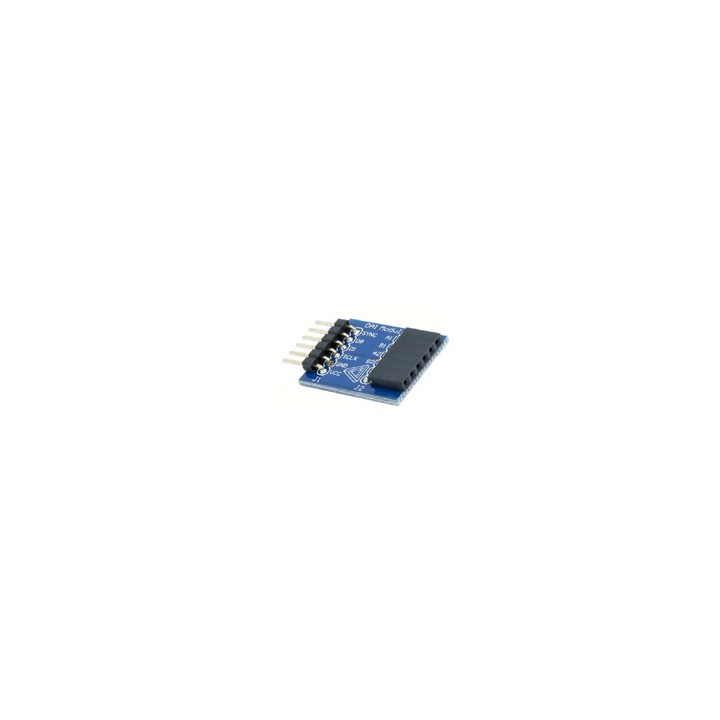

Module PmodDA1 - convertisseurs (N/A) AD7303D - 1

PMODDA1 : Convertisseurs N/A AD7303D résolution sur 8 bits

Conçu pour être piloté par un arduino via une liaison SPI, ce module Pmod intègre 2 convertisseurs "numériques/analogique" 8 bits de type AD7303D.

26,40 €
TTC
22,00 € HT
Dont 0,04 € d'eco-participation
Disponible
Code PMODDA1

Reprise 1 pour 1         Frais de port à partir de 9 €   infos

Fonction du module  Interface du module  Connectique du module


Doté d'un connecteur mâle 1 x 6 broches, ce module pourra être directement enfiché sur une platine BreadBoard ou  être déporté via des cordons optionnels (voir modèles en bas de page).

Ce module est soumis au contrôle de la réglementation américaine relative à l’exportation (15 CFR Part 730 et. seq.).


Exemple d'application avec un arduino™


Module PMODDA1


/************************************************************************
*
*    Test du module Pmod convertisseur N/A 8 bit 4 sorties
*
*************************************************************************
* Description:  Pmod_DA1
* Les sorties A1 et B1 délivrent des signaux carrés en opposition de phase
* avec une période programmable.
*
* Matériel
*        1. Arduino Uno
*        2. Module Pmod DA1
*
*        Schéma publié sous licence CC Attribution-ShareALike (réalisé avec Fritzing)
*
* N'importez pas le programme par un copier/coller dans l'IDE de l'arduino.
* Utilisez le lien ci-dessous pour télécharger le code source.
*
*        Code source téléchargeable ici:
************************************************************************/

#define CS 10                                 // affectation de la broche CS
#include <SPI.h>                              // appel de la bibliothèque

int periode=10;
void setup()
{
  SPI.begin();                               // initialisation du port SPI
  SPI.setDataMode(SPI_MODE0);                // configuration de la liaison SPI en mode 0
  SPI.setClockDivider(SPI_CLOCK_DIV16);      // configuration de l'horloge à 1MHz
  pinMode(CS, OUTPUT);
}
void loop()
{
    digitalWrite(CS, LOW);                   // activation de la ligne CS
    SPI.transfer(16);                        // envoi des bit de commande (sortie A active et sortie B inactive)
    SPI.transfer(255);                       // envoi des bit de données
    digitalWrite(CS, HIGH);                 // désactivation de la ligne CS
    delay(periode/2);                       // pause
    digitalWrite(CS, LOW);                  // activation de la ligne CS
    SPI.transfer(12);                       // envoi des bit de commande (sortie A inactive et sortie B active)
    SPI.transfer(255);                      // envoi des bit de données
    digitalWrite(CS, HIGH);                 // désactivation de la ligne CS
    delay(periode/2);                       // pause
}


Afin de pouvoir vériifer le fonctionnement de cette application un boitier de mesure "analog Discovery 2"
à été utilisé pour visualiser la forme des signaux en sortie du module. (voir copie d'écran ci-dessous)


Copie écran de l'analog Discovery 2
