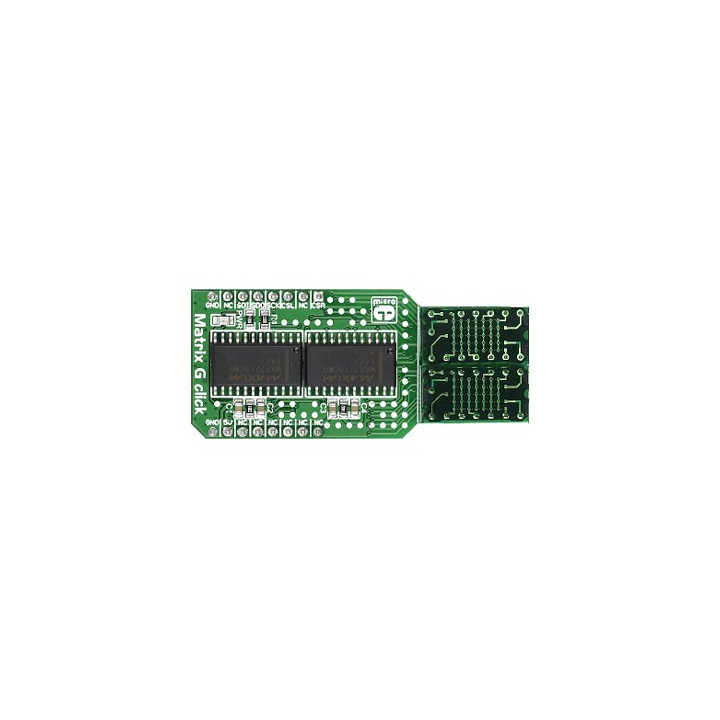

Matrice à leds rouges Matrix R Click MIKROE2246

Des exemples de programmes permettant un pilotage via une liaison SPI à base de microcontrôleurs ARM™, AVR, dsPIC30/33 & PIC24, FT90x, PIC et PIC32 avec les compilateurs "C" (mikroC) sont disponibles afin de vous permettre une prise en main rapide et intuitive du module.





Le module s'alimente en +5 V.

Pouvant être utilisé et piloté par la plupart des microcontrôleurs, sa conception vous permettra de pouvoir l'insérer sur des plaques de développement sans soudure (type BreadBoard). Consultez ce lien pour une présentation générales des modules Click Board

Il est également directement compatibles avec les platines de développement mikroElektronika (telles que l'EasyPIC7, l'EasyPIC Fusion, l'EasyAVR7 ou encore la platine Flip & Click - voir en bas de page).

A l'aide de platines d'adaptations additionnelles, il vous sera également possible de les enficher sur des plateformes arduino™ (UNO ou Mega2560) ou Rasberry Pi ou BeagleBone Black.


Du code source pour vos modules Click™ Board !
Disposer d'une solution matérielle pour développer c'est bien... mais disposer du code source associé pour faciliter une intégration au sein de son application... c'est mieux ! C'est ce que vous propose mikroelektronika (le fabricant des modules Click Board) par l'intermédiaire d'un site Internet dédié à cet usage. Des exemples de programmes dédiés (suivant les modules Click Board) aux PIC, dsPIC, PIC24, PIC32, ARM™, FT90x, AVR, 8051 avec les compilateurs "C" (mikroC) sont disponibles afin de vous permettre une prise en main rapide et intuitive du module.

Connectez vous sur le www.libstock.com pour accélérer la mise en oeuvre des modules "Click Board".



Nous proposons également ci-dessous une application avec un arduino™






Enfichez le module MIKROE-2246 sur la platine MIKROE-1581... Puis enfichez le tout sur la platine arduino™ (A000066) ou réalisez les connexions ci-dessous entre la platine Arduino™ (A000066) et le module MIKROE-2246 (si vous ne disposez pas de la platine d'interface MIKROE-1581).

Programme Arduino


/************************************************************************
*
* Test du module "Matrix G Click"
*
*************************************************************************
* Les nombres de 00 à 99 sont affichés sur le module
*
* Matériel
* 1 Arduino Uno (A000066)
* 1 Shield "Click" pour arduino UNO (Réf. : MIKROE-1581)
* 1 Module "Matrix G Click" (Réf.: MIKROE-2246) inséré sur le support N°1 du shield
* ou divers straps mâles/femelles (réf.: PRT-12794) si vous ne disposez pas de
* de la platine shield MIKROE-1581)
* Schéma publié sous licence CC Attribution-ShareALike (Arduino et ses connexions réalisés avec Fritzing)
*
* Bibliothèque
* 1. https://github.com/wayoda/LedControl
*
************************************************************************/

// Affectation des broches
#define CSL 10
#define CSR 14
#define CLK 13
#define DIN 11

#define NB_MATRICE 1

#include "LedControl.h" // appel de la librairie
LedControl matriceL=LedControl(DIN,CLK,CSL,NB_MATRICE); // création de l'objet matriceL
LedControl matriceR=LedControl(DIN,CLK,CSR,NB_MATRICE); // création de l'objet matriceR

// Définition des chiffres
unsigned char chiffre [10] [7]={
{0x1C,0x22,0x22,0x22,0x22,0x22,0x1C}, // 0
{0x1C,0x08,0x08,0x08,0x08,0x18,0x08}, // 1
{0x3E,0x20,0x10,0x08,0x04,0x22,0x1C}, // 2
{0x1C,0x22,0x02,0x0C,0x02,0x22,0x1C}, // 3
{0x04,0x04,0x3E,0x24,0x14,0x0C,0x04}, // 4
{0x1C,0x22,0x02,0x02,0x3C,0x20,0x3E}, // 5
{0x1C,0x22,0x22,0x3C,0x20,0x22,0x1C}, // 6
{0x10,0x10,0x10,0x08,0x04,0x02,0x3E}, // 7
{0x1C,0x22,0x22,0x1C,0x22,0x22,0x1C}, // 8
{0x1C,0x22,0x02,0x1E,0x22,0x22,0x1C}, // 9
};

void setup()
{
matriceL.shutdown(0,false); // arrêt du mode économie du MAX7219
matriceL.setIntensity(0,10); // configuration de l'intensité lumineuse des led (0 à 15)
matriceL.clearDisplay(0); // extinction de toutes les led
matriceR.shutdown(0,false); // arrêt du mode économie du MAX7219
matriceR.setIntensity(0,10); // configuration de l'intensité lumineuse des led (0 à 15)
matriceR.clearDisplay(0); // extinction de toutes les led
}

void loop()
{
for(int j=0;j<10;j++) // défilement des dizaines
{
for(int i=0;i<7;i++) // affichage des chiffres sur la matrice de droite
{
matriceL.setRow(0,i,chiffre[j][i]);
delay(10);
}
for(int j=0;j<10;j++) // défilement des unités
{
for(int i=0;i<8;i++) // affichage des chiffres sur la matrice de gauche
{
matriceR.setRow(0,i,chiffre[j][i]);
delay(10);
}
delay(1000); // pause d'une seconde
}
}
}


Cette note d'application a retenu votre attention ? Consultez toutes nos autres notes d'applications concernant les modules Click Board et les Arduino™

Note d'application Click Board™ et Arduino™ (TOME 1)
Note d'application Click Board™ et Arduino™ (TOME 2)
Note d'application Click Board™ et Arduino™ (TOME 3)
Note d'application Click Board™ et Arduino™ (TOME 4)
Note d'application Click Board™ et Arduino™ (TOME 5)
Note d'application Click Board™ et Arduino™ (TOME 6)
Note d'application Click Board™ et Arduino™ (TOME 7)
Note d'application Click Board™ et Arduino™ (TOME 8)
Note d'application Click Board™ et Arduino™ (TOME 9)
Note d'application Click Board™ et Arduino™ (TOME 10)

Téléchargez également les fichiers sources de ces notes d'applications
