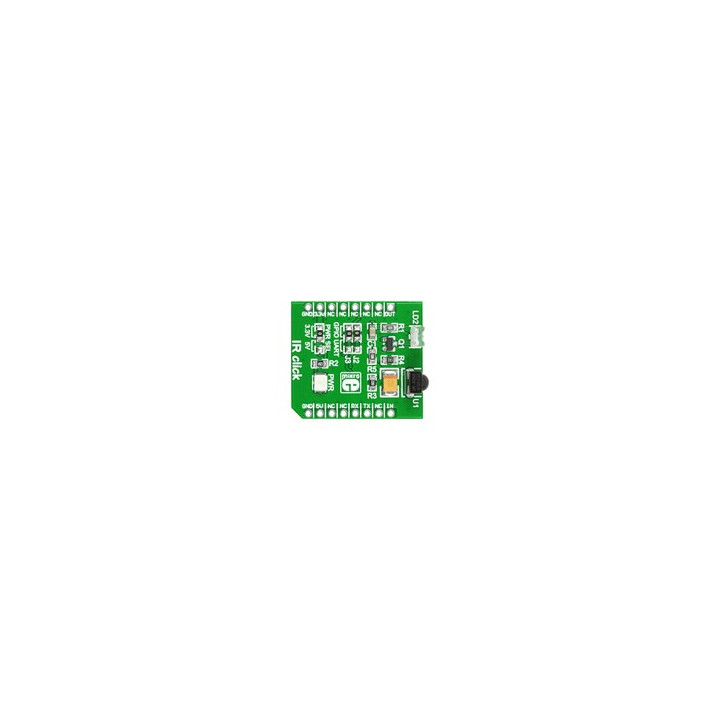

Module infrarouge IR Click Board

Ce module Click Board vous permettra d'ajouter des possibilités de communication infrarouge à votre microcontrôleur par le biais d'un récepteur IR de type TSOP38338 couplé à une Led émettrice infrarouge QEE113.

Des exemples de programmes dédiés aux PIC avec les compilateurs BASIC (mikroBASIC), "C" (mikroC) et PASCAL (mikroPascal) sont disponibles afin de vous permettre une prise en main rapide et intuitive du module.

Ce module est destiné à être alimenté sous une tension de 5V ou 3,3 V (sélection par cavalier).


Pouvant être utilisé et piloté par la plupart des microcontrôleurs, sa conception vous permettra de pouvoir l'insérer sur des plaques de développement sans soudure (type BreadBoard). Consultez ce lien pour une présentation générales des modules Click Board

Il est également directement compatibles avec les platines de développement mikroElektronika (telles que l'EasyPIC7, l'EasyPIC Fusion, l'EasyAVR7 ou encore la platine Flip & Click - voir en bas de page).

A l'aide de platines d'adaptations additionnelles, il vous sera également possible de les enficher sur des plateformes arduino™ (UNO ou Mega2560) ou Rasberry Pi ou BeagleBone Black.


Du code source pour vos modules Click™ Board !
Disposer d'une solution matérielle pour développer c'est bien... mais disposer du code source associé pour faciliter une intégration au sein de son application... c'est mieux ! C'est ce que vous propose mikroelektronika (le fabricant des modules Click Board) par l'intermédiaire d'un site Internet dédié à cet usage. Des exemples de programmes dédiés (suivant les modules Click Board) aux PIC, dsPIC, PIC24, PIC32, ARM™, FT90x, AVR, 8051 avec les compilateurs "C" (mikroC) sont disponibles afin de vous permettre une prise en main rapide et intuitive du module.

Connectez vous sur le www.libstock.com pour accélérer la mise en oeuvre des modules "Click Board".



Nous proposons également ci-dessous une application avec un arduino™






Enfichez le module MIKROE-1377 sur la platine MIKROE-1581... Puis enfichez le tout sur la platine arduino™ (A000066) ou réalisez les connexions ci-dessous entre la platine Arduino™ (A000066) et le module MIKROE-1377 (si vous ne disposez pas de la platine d'interface MIKROE-1581).

Programme Arduino


/************************************************************************
*
* Test du module "IR Click"
*
*************************************************************************
* Le code et la touche correspondante de la télécommande sont affichés
* dans le moniteur série.
*
* Matériel
* 1 Arduino Uno (A000066)
* 1 Shield "Click" pour arduino UNO (Réf. : MIKROE-1581)
* 1 Module "IR Click" (Réf.: MIKROE-1377) inséré sur le support N°1 du shield
* ou divers straps mâles/femelles (réf.: PRT-12794) si vous ne disposez pas de
* de la platine shield MIKROE-1581)
* 1 télécommande IR https://www.lextronic.fr/leds-infrarouges/15921-telecommande-ir.htm
*
* Schéma publié sous licence CC Attribution-ShareALike (l'arduino et ses connexions sont réalisées avec Fritzing)
*

* Bibliothèque
* 1. https://github.com/z3t0/Arduino-IRremote
*
************************************************************************/

// Appel de la bibliothèque
#include <IRremote.h>

// Affectation des broches
#define OUT A0 // broche OUT du capteur IR

IRrecv reception(OUT); // création de l'objet reception

decode_results code;

void setup()
{
Serial.begin(9600); // initialisation de la liaison série
reception.enableIRIn(); // initialisation de la reception
Serial.println("Veuillez appuyer sur une touche de la telecommande");
delay(2000);
}

void loop()
{
if (reception.decode(&code))
{
Serial.print(code.value, HEX);
Serial.print("t");
switch (code.value)
{
case 0xFFA25D:
Serial.println("Touche A");
break;
case 0xFF629D:
Serial.println("Touche B");
break;
case 0xFFE21D:
Serial.println("Touche C");
break;
case 0xFF22DD:
Serial.println("Touche D");
break;
case 0xFF02FD:
Serial.println("Touche Haut");
break;
case 0xFFC23D:
Serial.println("Touche E");
break;
case 0xFFE01F:
Serial.println("Touche Gauche");
break;
case 0xFFA857:
Serial.println("Touche Configuration");
break;
case 0xFF906F:
Serial.println("Touche Droite");
break;
case 0xFF6897:
Serial.println("Touche 0");
break;
case 0xFF9867:
Serial.println("Touche Bas");
break;
case 0xFFB04F:
Serial.println("Touche F");
break;
case 0xFF30CF:
Serial.println("Touche 1");
break;
case 0xFF18E7:
Serial.println("Touche 2");
break;
case 0xFF7A85:
Serial.println("Touche 3");
break;
case 0xFF10EF:
Serial.println("Touche 4");
break;
case 0xFF38C7:
Serial.println("Touche 5");
break;
case 0xFF5AA5:
Serial.println("Touche 6");
break;
case 0xFF42BD:
Serial.println("Touche 7");
break;
case 0xFF4AB5:
Serial.println("Touche 8");
break;
case 0xFF52AD:
Serial.println("Touche 9");
break;
case 0xFFFFFFFF:
Serial.println("Relachez la touche");
break;
}
reception.resume(); // preparation de reception pour le prochain code
}
delay(200);
}
