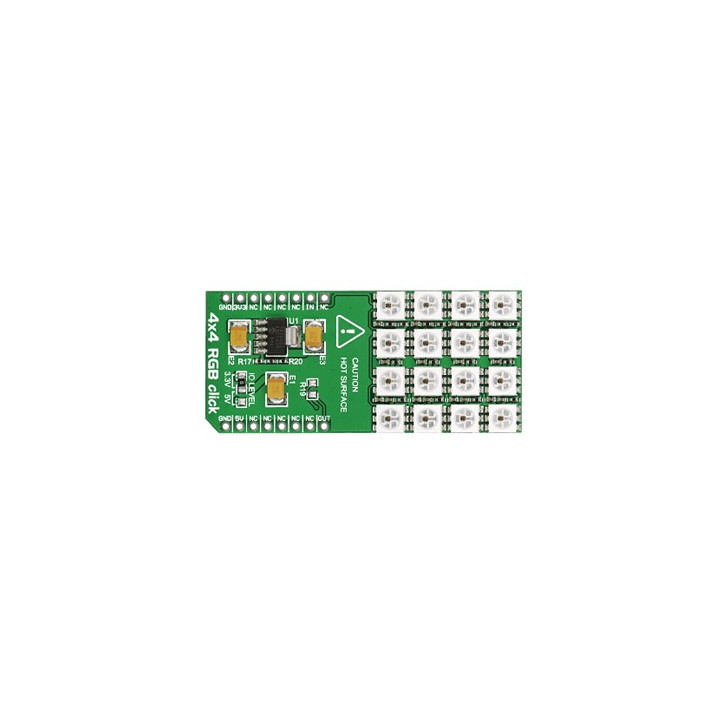

Module Click Board MIKROE1881 - Ajoutez une matrice de 4x4 LEDs RGB à votre projet

Le module est destiné à être alimenté sous une tension de +3,3 V ou 5 V. Pouvant être utilisé et piloté par la plupart des microcontrôleurs, sa conception vous permettra de pouvoir l'insérer sur des plaques de développement sans soudure (type BreadBoard). Consultez ce lien pour une présentation générales des modules Click Board





Attention, il conviendra de ne pas faire fonctionner les leds au maximum de leur intensité lumineuse afin d'éviter une consommation excessive pouvant entraîner l'endommagement de votre microcontrôleur ainsi qu'une dissipation de température trop importante.


Du fait de la haute luminosité des Leds (surtout pour les couleurs "tirant" vers le blanc), il est IMPERATIF de ne JAMAIS regarder directement la source lumineuse sous risque de graves séquelles oculaires.

Il est également directement compatibles avec les platines de développement mikroElektronika (telles que l'EasyPIC7, l'EasyPIC Fusion, l'EasyAVR6 ou encore la platine Flip & Click - voir en bas de page).

A l'aide de platines d'adaptations additionnelles, il vous sera également possible de les enficher sur des plateformes arduino™ (UNO ou Mega2560) ou Rasberry Pi ou BeagleBone Black.


Du code source pour vos modules Click™ Board !
Disposer d'une solution matérielle pour développer c'est bien... mais disposer du code source associé pour faciliter une intégration au sein de son application... c'est mieux ! C'est ce que vous propose mikroelektronika (le fabricant des modules Click Board) par l'intermédiaire d'un site Internet dédié à cet usage. Des exemples de programmes dédiés (suivant les modules Click Board) aux PIC, dsPIC, PIC24, PIC32, ARM™, FT90x, AVR, 8051 avec les compilateurs "C" (mikroC) sont disponibles afin de vous permettre une prise en main rapide et intuitive du module.

Connectez vous sur le www.libstock.com pour accélérer la mise en oeuvre des modules "Click Board".



Nous proposons également ci-dessous une application avec un arduino™





Enfichez le module MIKROE-1881 sur la platine MIKROE-1581... Puis enfichez le tout sur la platine arduino™ (A000066) ou réalisez les connexions ci-dessous entre la platine Arduino™ (A000066) et le module MIKROE-1881 (si vous ne disposez pas de la platine d'interface MIKROE-1581).

Programme Arduino


/************************************************************************
*
* Test du module "4X4 RGB Click"
*
*************************************************************************
* Des effets lumineux sont générés sur les led du module.
*
* Matériel
* 1 Arduino Uno (A000066)
* 1 Shield "Click" pour arduino UNO (Réf. : MIKROE-1581)
* 1 Module "4x4 RGB Click" (MIKROE-1881) inséré sur le support N°1 du shield MIKROE-1581
* ou divers straps mâles/femelles (réf. : PRT-12794) si vous ne disposez pas de
* de la platine shield MIKROE-1581)
*
* Schéma publié sous licence CC Attribution-ShareALike (Arduino et ses connexions réalisés avec Fritzing )
*
* Bibliothèque
* 1. https://github.com/adafruit/Adafruit_NeoPixel
************************************************************************/

// Affectation des broches
#define sortie 17 // DIN du module
#define nb_led 16 // le module comporte 16 led

#include <Adafruit_NeoPixel.h> // appel de la bibliothèque
Adafruit_NeoPixel module = Adafruit_NeoPixel(nb_led, sortie, NEO_GRB + NEO_KHZ800); // création de l'objet module

float j, f, k;

void setup()
{
module.begin(); // initialisation de module
}

void loop()
{
for(int t = 0; t < 16; t++) // allumage successif des 16 led
{
int rouge = 64 * (1 + sin(t / 2.0 + j / 4.0) ); // variation de la couleur rouge
int vert = 64 * (1 + sin(t / 1.0 + f / 9.0 + 2.1) ); // variation de la couleur verte
int bleu = 64 * (1 + sin(t / 3.0 + k / 14.0 + 4.2) ); // variation de la couleur bleu
module.setPixelColor(t, rouge, vert, bleu); // allumage de la led t avec les couleurs rouge, verte et bleu
}
module.show(); // rafraichissement des led
j += random(1, 6) / 6.0; // changement aléatoire des variables j, f et k
f += random(1, 6) / 6.0;
k += random(1, 6) / 6.0;
}



Cette note d'application a retenu votre attention ? Consultez toutes nos autres notes d'applications concernant les modules Click Board et les Arduino™

Note d'application Click Board™ et Arduino™ (TOME 1)
Note d'application Click Board™ et Arduino™ (TOME 2)
Note d'application Click Board™ et Arduino™ (TOME 3)
Note d'application Click Board™ et Arduino™ (TOME 4)
Note d'application Click Board™ et Arduino™ (TOME 5)
Note d'application Click Board™ et Arduino™ (TOME 6)
Note d'application Click Board™ et Arduino™ (TOME 7)
Note d'application Click Board™ et Arduino™ (TOME 8)
Note d'application Click Board™ et Arduino™ (TOME 9)
Note d'application Click Board™ et Arduino™ (TOME 10)

Téléchargez également les fichiers sources de ces notes d'applications




Les modules Click™ Board sont utilisés dans les établissements scolaires !
Lextronic propose également désormais aux professeurs de recevoir (par email) et sur simple demande différents TP leur permettant de mettre en oeuvre divers modules Click Board avec une platine arduino UNO.

En tant que professeur, il vous suffit de nous adresser votre demande via notre adresse email lextronic@lextronic.fr (en précisant le nom et l'adresse de votre établissement) - Seules les demandes en provenance d'une adresse email académique seront traitées (les demandes via des comptes free, gmail, hotmail, etc... ne pourront pas être traitées - Merci de votre compréhension).




Ces différents TP sont composés:
- d'une documentation technique
- des programmes Arduino™
- des schémas (sous Proteus)
- des corrigés
