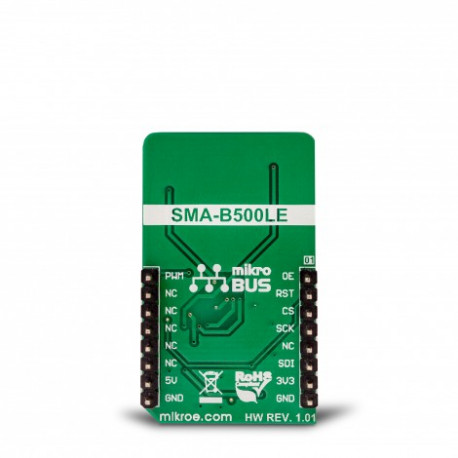

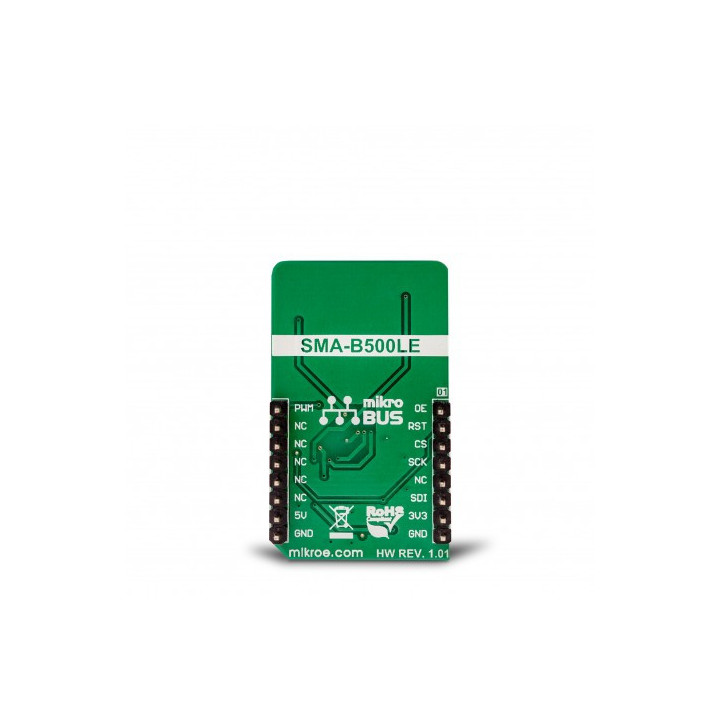

Module Bargraph LED MIKROE3264 pour microcontrôleurs avec SPI

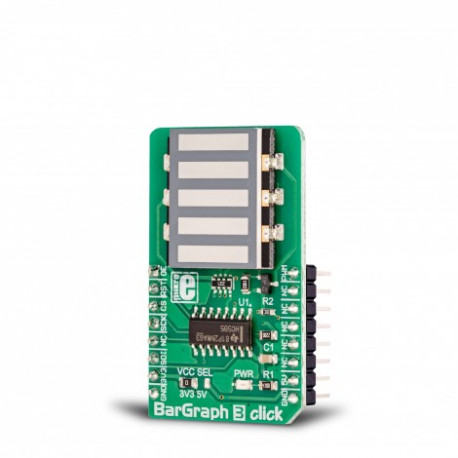

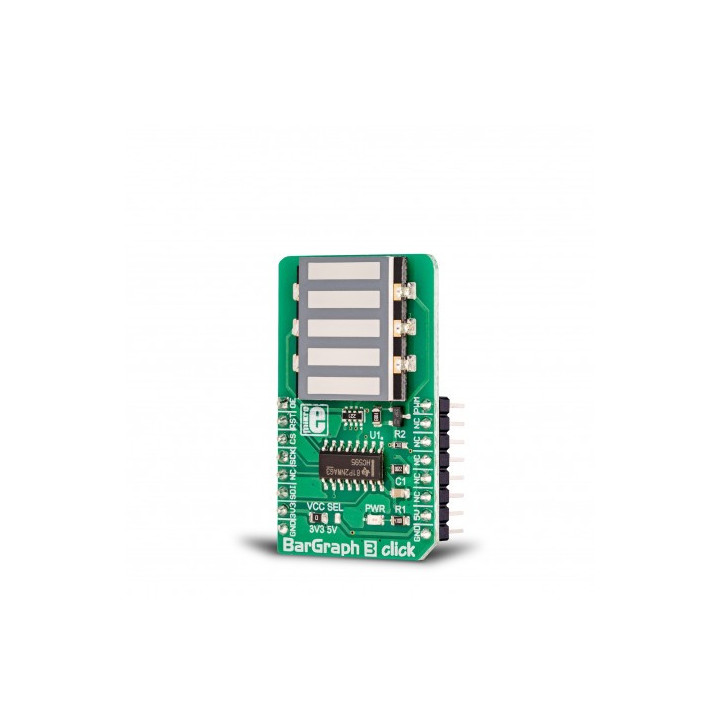

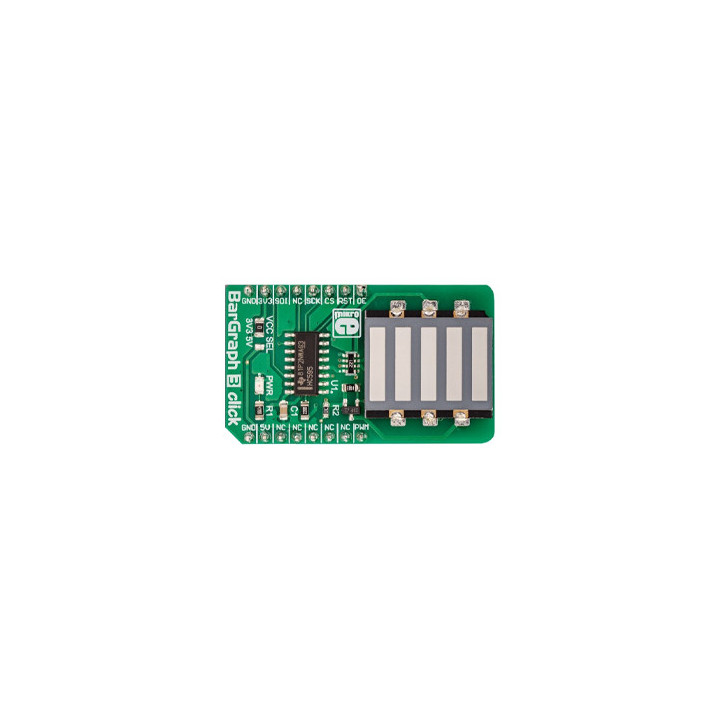

Le module BarGraph 3 click est équipé d'un affichage graphique à barres LED à cinq segments, remarquable pour son éclairage puissant et uniforme des segments.

Chaque segment se compose de trois LED internes avec une cathode commune, tandis que les anodes de toutes les LED sont connectées en un seul point. Cela réduit le nombre de broches de la barre d'affichage à seulement six. L'anode commune est connectée à la broche PWM du microbus via le MOSFET de type P, qui peut utiliser le signal PWM du microcontrôleur pour modifier l'intensité de l'affichage. Le fait qu'il y ait jusqu'à trois LED par segment rend les segments uniformément éclairés, et la couleur rouge de la lumière sur le fond sombre rend les segments clairement visibles.

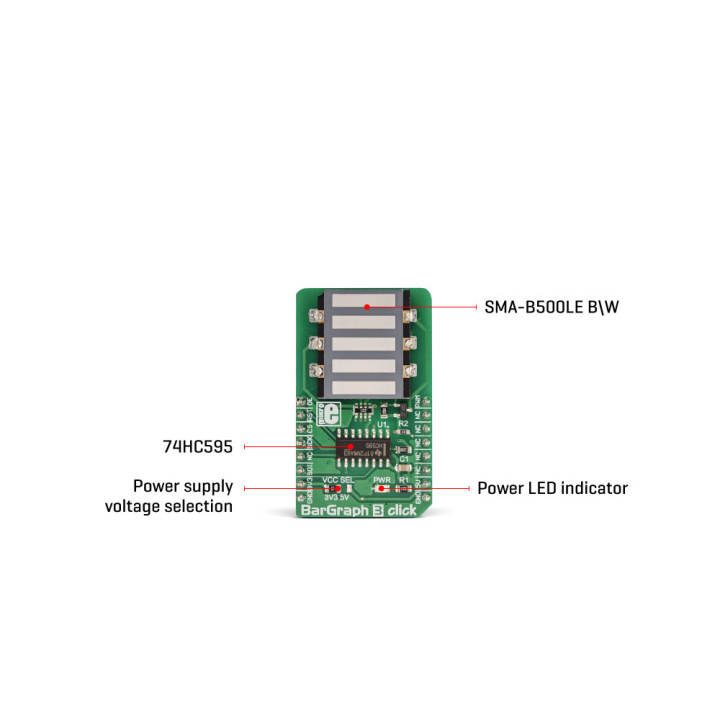

Le réseau de LED du graphique à barres SMA-B500LE comporte 5 segments de LED rouges. Chaque segment contient trois LED, avec leurs cathodes connectées en un seul point et acheminées en tant que broche de cathode commune unique. Il en résulte un affichage graphique à barres qui n'a que six broches, même s'il utilise 15 éléments LED au total. De même, toutes les anodes des segments de LED sont acheminées vers une seule broche, qui est connectée au drain du MOSFET à canal P, tandis que sa source est connectée au VCC. Le pilotage de la porte du MOSFET à l'aide de la broche PWM du mikroBUS ™ permet la gradation de l'affichage du graphique à barres LED, en modifiant la largeur d'impulsion du signal PWM appliqué.

Le module Click board™ pourra communiquer avec votre microcontrôleur via une interface SPI, acheminé vers les broches mikroBUS ™ MOSI et SCK, respectivement étiquetés SDI et SCK sur ce Click board™. Cinq bits d'informations sont poussés à travers la broche d'entrée de données série (DS) du CI 74HC595, acheminés vers la broche SDI. La construction de l'interface SPI est telle qu'elle fonctionne avec des mots longs de 8 bits, de sorte que le mot de données entier doit être cadencé avant d'être verrouillé sur la sortie. Cependant, les valeurs des bits qui correspondent aux broches non connectées du 74HC595 IC ne seront pas prises en compte.

Le module est destiné à être alimenté sous une tension de 3,3 V ou +5 V.

Pouvant être utilisé et piloté par la plupart des microcontrôleurs, sa conception vous permettra de pouvoir l'insérer sur des plaques de développement sans soudure (type BreadBoard). Consultez ce lien pour une présentation générales des modules Click Board


Il est également directement compatibles avec les platines de développement mikroElektronika (telles que l'EasyPIC7, l'EasyPIC Fusion, l'EasyAVR7 ou encore la platine Flip & Click - voir en bas de page).

A l'aide de platines d'adaptations additionnelles, il vous sera également possible de les enficher sur des plateformes arduino™ (UNO ou Mega2560) ou Rasberry Pi ou BeagleBone Black.


Du code source pour vos modules Click™ Board !
Disposer d'une solution matérielle pour développer c'est bien... mais disposer du code source associé pour faciliter une intégration au sein de son application... c'est mieux ! C'est ce que vous propose mikroelektronika (le fabricant des modules Click Board) par l'intermédiaire d'un site Internet dédié à cet usage. Des exemples de programmes dédiés (suivant les modules Click Board) aux PIC, dsPIC, PIC24, PIC32, ARM™, FT90x, AVR, 8051 avec les compilateurs "C" (mikroC) sont disponibles afin de vous permettre une prise en main rapide et intuitive du module.

Connectez vous sur le www.libstock.com pour accélérer la mise en oeuvre des modules "Click Board".



Nous proposons également ci-dessous une application avec un arduino™






Enfichez le module MIKROE-1423 sur la platine MIKROE-1581... Puis enfichez le tout sur la platine arduino™ (A000066) ou réalisez les connexions ci-dessous entre la platine Arduino™ (A000066) et le module MIKROE-1423 (si vous ne disposez pas de la platine d'interface MIKROE-1581).

Programme Arduino


/************************************************************************
*
* Test du module "Bargraph Click"
*
*************************************************************************
*Un comptage binaire sur 10 bit est affiché sur les led du bargraph.

* Matériel
* 1 Arduino Uno (A000066)
* 1 Shield "Click" pour arduino UNO (Réf. : MIKROE-1581)
* 1 Module "BARGRAPH Click" (Réf.: MIKROE-1423) inséré sur le support N°1 du shield
* ou divers straps mâles/femelles (réf.: PRT-12794) si vous ne disposez pas de
* de la platine shield MIKROE-1423)

* Schéma publié sous licence CC Attribution-ShareALike (Arduino et ses connexions réalisés avec Fritzing)
*************************************************************************/

// Affectation des broches
#define SDIN 11 // broche DS des 74HC595
#define SCLK 13 // broche SHCP des 74HC595
#define LATCH 10 // broche STCP des 74HC595
#define DISPLAY 6 // broche de validation du bargraph

int MSB;
int LSB;

void setup()
{
pinMode(SDIN, OUTPUT);
pinMode(SCLK, OUTPUT);
pinMode(LATCH, OUTPUT);
pinMode(DISPLAY, OUTPUT);
digitalWrite(DISPLAY,HIGH); // validation du bargraph
}

void loop()
{
for (int i = 0; i < 1024; i++) // boucle de comptage
{
LSB=i&0x00FF; // récupération des 8 bit de poids faibles de la variable i
MSB=i&0xFF00; // récupération des 8 bit de poids forts de la variable i
MSB=MSB>>8; // décalage des 8 bits de poids forts pour les mettre au format octet
digitalWrite(LATCH, LOW); // blocage du registre de sortie des 74HC595
shiftOut(SDIN, SCLK, MSBFIRST, MSB); // envoi des 8 bits de poids forts sur le second 74HC595
shiftOut(SDIN, SCLK, MSBFIRST, LSB); // envoi des 8 bits de poids faibles sur le premier 74HC595
digitalWrite(LATCH, HIGH); // déblocage du registre de sortie des 74HC595
i=i+1; // incrémentation de la variable de comptage
delay(200); // pause
}
}
