Module Ammeter click

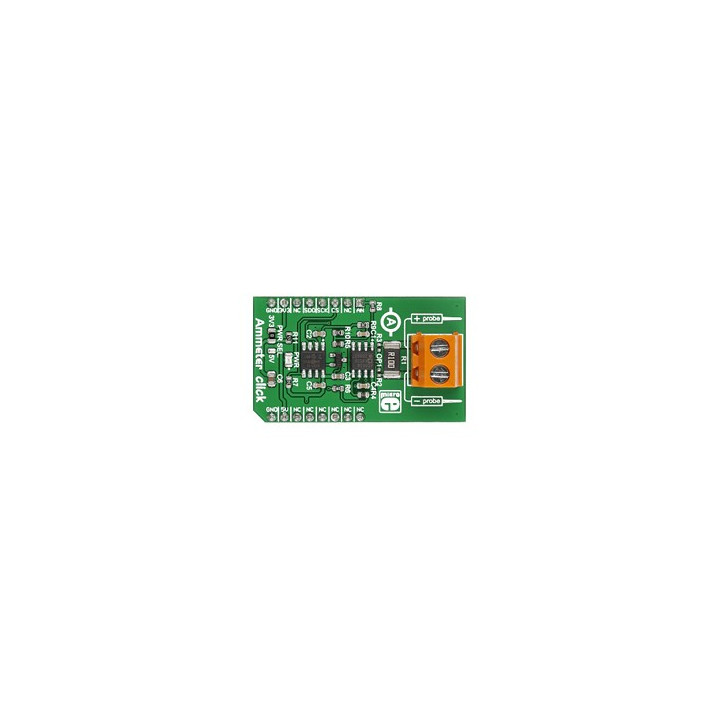

Ce module Click Board vous permettra de mesurer des courants (AC et DC) à l'aide d'une sonde (+ et -) sur des borniers à vis à l'aide de votre microcontrôleur grâce à un jeu de composants intégrés (MCP3201, MAX6106, AD8616).

Le signal est amplifié puis converti via un ADC 12 Bits et récupérable au travers d'une interface SPI.

- Plage de mesure: 0,1 à 1A
- Tension max: 24 V de la source à mesurer

Des exemples de programmes dédiés aux PIC avec les compilateurs "C" (mikroC) sont disponibles afin de vous permettre une prise en main rapide et intuitive du module.





Le module est destiné à être alimenté sous une tension de +3,3 V ou +5 V (ATTENTION ne pas utiliser la même alimentation pour le module et la source à mesurer).

Pouvant être utilisé et piloté par la plupart des microcontrôleurs, sa conception vous permettra de pouvoir l'insérer sur des plaques de développement sans soudure (type BreadBoard). Consultez ce lien pour une présentation générales des modules Click Board

Il est également directement compatibles avec les platines de développement mikroElektronika (telles que l'EasyPIC7, l'EasyPIC Fusion, l'EasyAVR7 ou encore la platine Flip & Click - voir en bas de page).

A l'aide de platines d'adaptations additionnelles, il vous sera également possible de les enficher sur des plateformes arduino™ (UNO ou Mega2560) ou Rasberry Pi ou BeagleBone Black.


Du code source pour vos modules Click™ Board !
Disposer d'une solution matérielle pour développer c'est bien... mais disposer du code source associé pour faciliter une intégration au sein de son application... c'est mieux ! C'est ce que vous propose mikroelektronika (le fabricant des modules Click Board) par l'intermédiaire d'un site Internet dédié à cet usage. Des exemples de programmes dédiés (suivant les modules Click Board) aux PIC, dsPIC, PIC24, PIC32, ARM™, FT90x, AVR, 8051 avec les compilateurs "C" (mikroC) sont disponibles afin de vous permettre une prise en main rapide et intuitive du module.

Connectez vous sur le www.libstock.com pour accélérer la mise en oeuvre des modules "Click Board".



Nous proposons également ci-dessous une application avec un arduino™






Enfichez le module MIKROE-1295 sur la platine MIKROE-1581... Puis enfichez le tout sur la platine arduino™ (A000066) ou réalisez les connexions ci-dessous entre la platine Arduino™ (A000066) et le module MIKROE-1295 (si vous ne disposez pas de la platine d'interface MIKROE-1581).

Programme Arduino


/************************************************************************
*
* Test du module "Ammeter Click"
*
*************************************************************************
* La valeur moyenne du courant est affichée sur le moniteur série.
*
* Matériel
* 1 Arduino Uno (A000066)
* 1 Shield "Click" pour arduino UNO (Réf. : MIKROE-1581)
* 1 Module "ammeter Click" (Réf.: MIKROE-2377) inséré sur le support N°1 du shield
* ou divers straps mâles/femelles (réf.: PRT-12794) si vous ne disposez pas de
* de la platine shield MIKROE-1581)
* Schéma publié sous licence CC Attribution-ShareALike (Arduino et ses connexions réalisés avec Fritzing)
*

************************************************************************/

// Affectation des broches
#define AN A0 // broche de sortie du module
int echantillon=1000;
int valeur;
int courant;
unsigned long somme=0;
unsigned long moyenne;

void setup()
{
Serial.begin(9600); // initialisation de la liaison série
}

void loop()
{
for (int i=0; i<echantillon; i++)
{
valeur=analogRead(AN); // conversion AN
Serial.print("Valeur=");
Serial.println(valeur);
somme=somme+valeur;
moyenne=somme/echantillon;
/* Le module comporte un amplificateur différentiel ayant pour fonction de transfert Vs=Vref+10Ve
Ve=Rshunt*I avec Rshunt=0.1 donc Vs=1.024+I
Le courant d'entrée du module doit être compris entre 1 et 1000 mA, ce qui correspond à des tensions de sortie
de 1,025V soit une valeur du CAN à 207 et de 2,024V soit une valeur du CAN à 414*/
courant=map(moyenne,207,414,1,1000);
delay(10);
}
Serial.print("Courant moyen=");
Serial.print(courant);
Serial.println(" mA");
delay(500);
somme=0;
}
