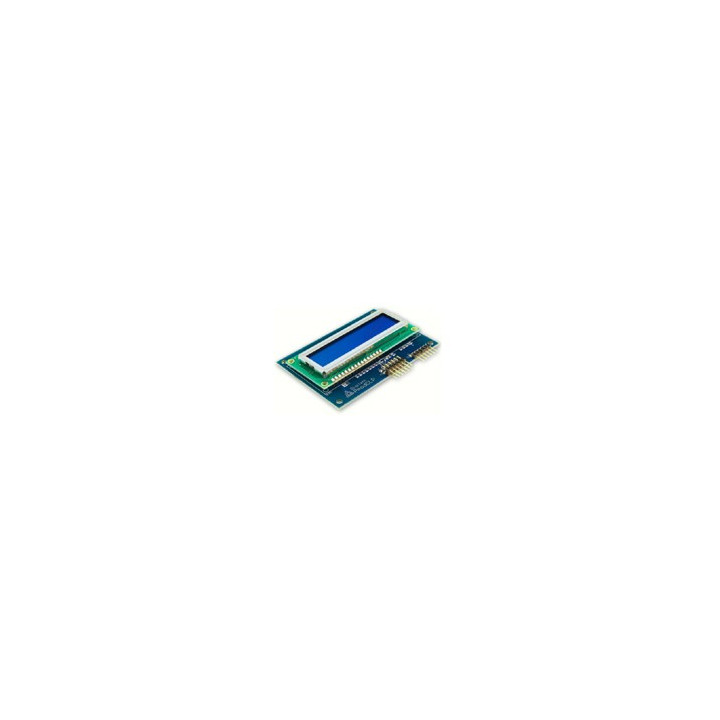

PMODCLP : module pmod afficheur LCD 2 x 16 caractères pour arduino

Module afficheur LCD PMODCLP avec Arduino, documentation disponible

Ce produit est épuisé. Nous maintenons sa présence sur notre site pour que les personnes ayant fait son acquisition puissent toujours avoir accès à sa documentation (mais ce dernier ne peut plus être commandé).

36,11 €
TTC
30,09 € HT
Dont 0,01 € d'eco-participation
Rupture de stock
Code PMODCLP

Reprise 1 pour 1         Frais de port à partir de 9 €   infos

Conçu pour être piloté par un arduino via 6 broches, ce module Pmod intègre un afficheur LCD alphanumérique 2 x 16 caractères rétro-éclairé.


Fonction du module  Interface du moduleConnectique du module





Doté d'un connecteur mâle 1 x 6 broches ainsi que d'un connecteur 2 x 6 broches, ce module pourra être déporté via des cordons optionnels (voir modèles en bas de page).

Ce module est soumis au contrôle de la réglementation américaine relative à l’exportation (15 CFR Part 730 et. seq.).


Exemple d'application avec un arduino™

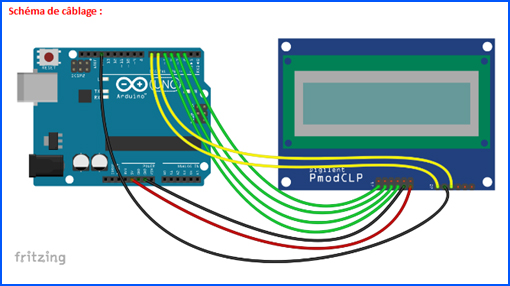

Raccordement du module à l'arduino™


/************************************************************************
*
*    Test du module Pmod afficheur LCD interface parallèle
*
*************************************************************************
* Description:  Pmod_CLP
* Le message "Test module Pmod Digilent partenaire de Lextronic" est affiché sur l'afficheur.
*
* Matériel
*        1. Arduino Uno
*        2. Module Pmod CLP
*
*        Schéma publié sous licence CC Attribution-ShareALike (réalisé avec Fritzing)
*
* N'importez pas le programme par un copier/coller dans l'IDE de l'arduino.
* Utilisez le lien ci-dessous pour télécharger le code source.
*
*        Code source téléchargeable ici:
**************************************************/
// Affectation des broches
#define en 7
#define rs 6
#define d7 5
#define d6 4
#define d5 3
#define d4 2

#include<LiquidCrystal.h>                               // appel de la bibliothèque LiquidCrystal
LiquidCrystallcd(rs, en, d4, d5, d6, d7);        // création de l'objet lcd

voidsetup()
{
lcd.begin(16,2);                                                 // initialisation de l'objet lcd
}

voidloop()
{
lcd.clear();                                                          // effacement de l’écran
lcd.print("Test module Pmod");
lcd.setCursor(4,1);                                            // placement du curseur 2nde ligne 5ème colonne
lcd.print("Digilent");
delay(3000);
lcd.clear();
lcd.setCursor(1,0);                                           // placement du curseur 1ère ligne 2nde colonne
lcd.print("partenaire de");
lcd.setCursor(3,1);                                           // placement du curseur 2nde ligne 4ème colonne
lcd.print("Lextronic");
delay(3000);
}




Notes d'applications pour modules Pmod

La note d'application ci-dessus a retenu votre attention ? Téléchargez toutes les autres notes d'applications concernant l'utilisation des modules Pmod™ avec un arduino™ Uno.
  • Note d'application
    Télécharger
  • Site du fabricant
    Télécharger
  • Datasheet du module
    Télécharger
