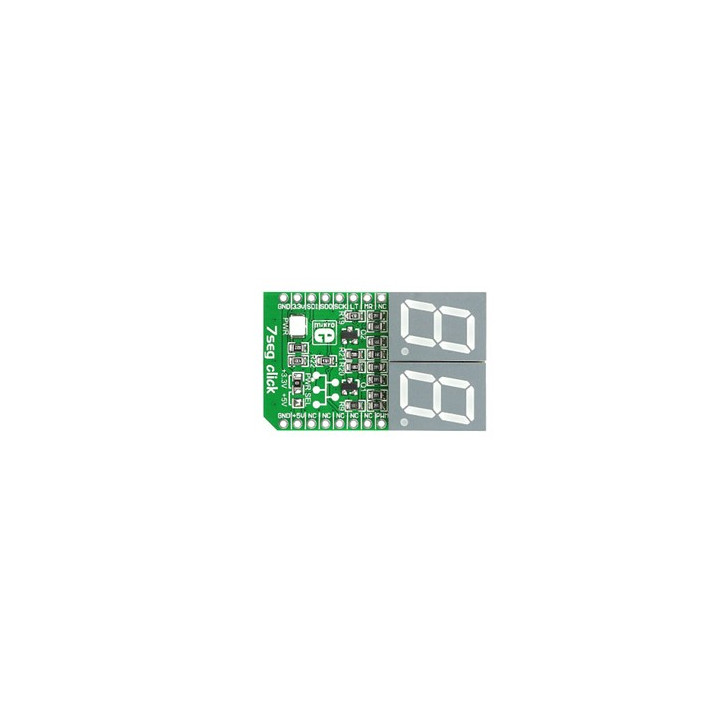

Module 7seg Click Board

    Module 7seg Click Board MIKROE-1201
    MIKROE-1201
    Peu de pièces en stock
    12,00 € TTC
    10,00 € HT

    Dont 0,01 € d'eco-participation déjà incluse dans le prix

    Ce module Click Board vous permettra d'ajouter 2 afficheurs 7 segments rouges (digit 13 mm) à votre microcontrôleur. Ce dernier est architecturé sur la base de deux registres à décalage 74HC595 à commande SPI.

    Reprise 1 pour 1         Frais de port à partir de 7.90 €   infos



    Le module est destiné à être alimenté sous une tension de +3,3 V ou 5 V. Pouvant être utilisé et piloté par la plupart des microcontrôleurs, sa conception vous permettra de pouvoir l'insérer sur des plaques de développement sans soudure (type BreadBoard). Consultez ce lien pour une présentation générales des modules Click Board







    Il est également directement compatibles avec les platines de développement mikroElektronika (telles que l'EasyPIC7, l'EasyPIC Fusion, l'EasyAVR6 ou encore la platine Flip & Click - voir en bas de page).

    A l'aide de platines d'adaptations additionnelles, il vous sera également possible de les enficher sur des plateformes arduino™ (UNO ou Mega2560) ou Rasberry Pi ou BeagleBone Black.


    Du code source pour vos modules Click™ Board !
    Disposer d'une solution matérielle pour développer c'est bien... mais disposer du code source associé pour faciliter une intégration au sein de son application... c'est mieux ! C'est ce que vous propose mikroelektronika (le fabricant des modules Click Board) par l'intermédiaire d'un site Internet dédié à cet usage. Des exemples de programmes dédiés (suivant les modules Click Board) aux PIC, dsPIC, PIC24, PIC32, ARM™, FT90x, AVR, 8051 avec les compilateurs "C" (mikroC) sont disponibles afin de vous permettre une prise en main rapide et intuitive du module.

    Connectez vous sur le www.libstock.com pour accélérer la mise en oeuvre des modules "Click Board".


    Libstock




    Nous proposons également ci-dessous une application avec un arduino™


    Raccordement du module sur la platine Mikroe-1581


    Enfichez le module MIKROE-1201 sur la platine MIKROE-1581... Puis enfichez le tout sur la platine arduino™ (A000066) ou réalisez les connexions ci-dessous entre la platine Arduino™ (A000066) et le module MIKROE-1201 (si vous ne disposez pas de la platine d'interface MIKROE-1581).




    Schéma de câblage entre l'arduino et le module MIKROE-1993



    Programme Arduino



    /************************************************************************
    *
    * Test du module "7seg Click"
    *
    *************************************************************************
    * Les nombres 00 à 99 sont affichés sur les deux afficheurs du module.
    *
    * Matériel
    * 1 Arduino Uno (A000066)
    * 1 Shield "Click" pour arduino UNO (Réf. : MIKROE-1581)
    * 1 Module "7 SEG Click" (MIKROE-1201) inséré sur le support N°1 du shield MIKROE-1581
    * ou divers straps mâles/femelles (réf. : PRT-12794) si vous ne disposez pas de
    * de la platine shield MIKROE-1581)

    * Schéma publié sous licence CC Attribution-ShareALike (Arduino et ses connexions réalisés avec Fritzing)
    *
    ************************************************************************/


    // Affectation des broches
    #define DSI 11 // broche DS du premier 74HC595
    #define CLK 13 // broche SHCP des 74HC595
    #define LATCH 10 // broche STCP des 74HC595
    #define MR 17 // broche MR des 74HC595
    #define PWM 6 // broche de variation de luminosité des afficheurs

    byte chiffre[10]={0x7E,0x0A,0xB6,0x9E,0xCA,0xDC,0xF8,0x0E,0xFE,0xCE};

    void setup()
    {
    pinMode(DSI, OUTPUT);
    pinMode(CLK, OUTPUT);
    pinMode(LATCH, OUTPUT);
    pinMode(MR, OUTPUT);
    pinMode(PWM, OUTPUT);
    digitalWrite(PWM,HIGH); // validation des afficheurs
    }

    void loop()
    {
    digitalWrite(MR,LOW); // remise à zero des sorties des 74HC595
    delayMicroseconds(5);
    digitalWrite(MR,HIGH);
    for (int i = 0; i < 10; i++) // boucle de comptage des dizaines
    {
    for (int j = 0; j < 10; j++) // boucle de comptage des unités
    {
    digitalWrite(LATCH, LOW); // blocage du registre de sortie des 74HC595
    shiftOut(DSI, CLK, MSBFIRST, chiffre[j]); // envoi des 8 bits sur le second 74HC595 (unité)
    shiftOut(DSI, CLK, MSBFIRST, chiffre[i]); // envoi des 8 bits sur le premier 74HC595 (dizaine)
    digitalWrite(LATCH, HIGH); // déblocage du registre de sortie des 74HC595
    delay(1000);
    }
    }
    }


    Cette note d'application a retenu votre attention ? Consultez toutes nos autres notes d'applications concernant les modules Click Board et les Arduino™

    Note d'application Click Board™ et Arduino™ (TOME 1)
    Note d'application Click Board™ et Arduino™ (TOME 2)
    Note d'application Click Board™ et Arduino™ (TOME 3)
    Note d'application Click Board™ et Arduino™ (TOME 4)
    Note d'application Click Board™ et Arduino™ (TOME 5)
    Note d'application Click Board™ et Arduino™ (TOME 6)
    Note d'application Click Board™ et Arduino™ (TOME 7)
    Note d'application Click Board™ et Arduino™ (TOME 8)
    Note d'application Click Board™ et Arduino™ (TOME 9)
    Note d'application Click Board™ et Arduino™ (TOME 10)

    Téléchargez également les fichiers sources de ces notes d'applications




    Les modules Click™ Board sont utilisés dans les établissements scolaires !
    Lextronic propose également désormais aux professeurs de recevoir (par email) et sur simple demande différents TP leur permettant de mettre en oeuvre divers modules Click Board avec une platine arduino UNO.

    En tant que professeur, il vous suffit de nous adresser votre demande via notre adresse email lextronic@lextronic.fr (en précisant le nom et l'adresse de votre établissement) - Seules les demandes en provenance d'une adresse email académique seront traitées (les demandes via des comptes free, gmail, hotmail, etc... ne pourront pas être traitées - Merci de votre compréhension).


    TP Click Board & Arduino

    Ces différents TP sont composés:
    - d'une documentation technique
    - des programmes Arduino™
    - des schémas (sous Proteus)
    - des corrigés
