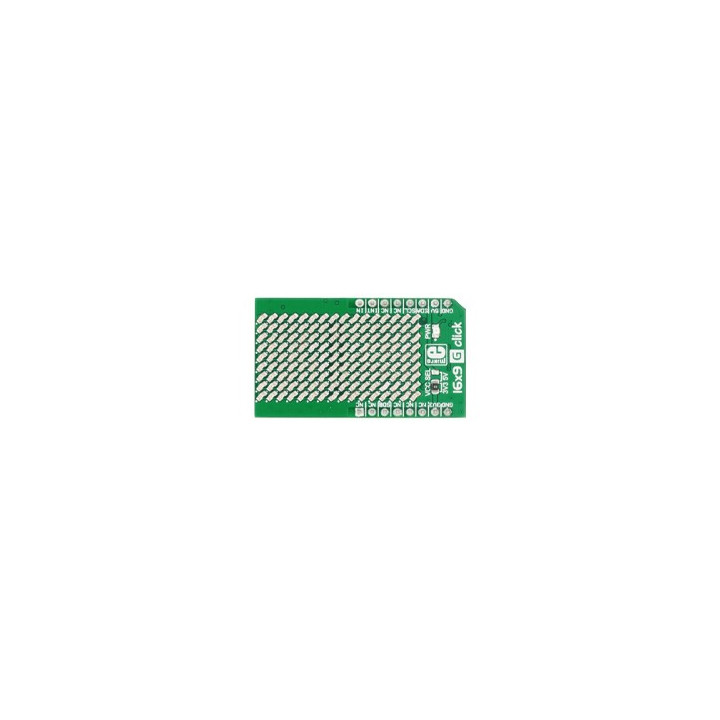

Module 16x9 G click - Matrice 144 leds vertes à pilotage SPI MIKROE-2520

A noter que son contrôleur dispose de 3 modes de fonctionnement:

- Mode Picture: lequel permet de mémoriser 8 "écrans" (et d'en afficher un à la fois)

- Mode Auto Frame Play: vous permettant de faire succeder les 8 "écrans" les eun après les autres

- Mode Audio Frame Play: vous permettant de faire "jouer" ces 8 "écrans" au rythme d'une musique
externe (les écrans sont appelés en fonction de l'intensité audio du signal)

Il est éaglement possible de sélectionner l'intensité lumlineuse de chaque écran.

Le module est destiné à être alimenté sous une tension de +3,3 V ou +5 V.


Pouvant être utilisé et piloté par la plupart des microcontrôleurs, sa conception vous permettra de pouvoir l'insérer sur des plaques de développement sans soudure (type BreadBoard). Consultez ce lien pour une présentation générales des modules Click Board

Il est également directement compatibles avec les platines de développement mikroElektronika (telles que l'EasyPIC7, l'EasyPIC Fusion, l'EasyAVR7 ou encore la platine Flip & Click - voir en bas de page).

A l'aide de platines d'adaptations additionnelles, il vous sera également possible de les enficher sur des plateformes arduino™ (UNO ou Mega2560) ou Rasberry Pi ou BeagleBone Black.


Du code source pour vos modules Click™ Board !
Disposer d'une solution matérielle pour développer c'est bien... mais disposer du code source associé pour faciliter une intégration au sein de son application... c'est mieux ! C'est ce que vous propose mikroelektronika (le fabricant des modules Click Board) par l'intermédiaire d'un site Internet dédié à cet usage. Des exemples de programmes dédiés (suivant les modules Click Board) aux PIC, dsPIC, PIC24, PIC32, ARM™, FT90x, AVR, 8051 avec les compilateurs "C" (mikroC) sont disponibles afin de vous permettre une prise en main rapide et intuitive du module.

Connectez vous sur le www.libstock.com pour accélérer la mise en oeuvre des modules "Click Board".



Nous proposons également ci-dessous une application avec un arduino™





Enfichez le module MIKROE-2520 sur la platine MIKROE-1581... Puis enfichez le tout sur la platine arduino™ (A000066) ou réalisez les connexions ci-dessous entre la platine Arduino™ (A000066) et le module MIKROE-2520 (si vous ne disposez pas de la platine d'interface MIKROE-1581).

Programme Arduino


/************************************************************************
*
* Test du module "16x9 G Click"
*
*************************************************************************
*Un rectangle avec effet lumineux est affiché sur la matrice.

* Matériel
* 1 Arduino Uno (A000066)
* 1 Shield "Click" pour arduino UNO (Réf. : MIKROE-1581)
* 1 Module "16x9 G Click" (Réf.: MIKROE-2520) inséré sur le support N°1 du shield
* ou divers straps mâles/femelles (réf.: PRT-12794) si vous ne disposez pas de
* de la platine shield MIKROE-1581)

* Schéma publié sous licence CC Attribution-ShareALike (Arduino et ses connexions réalisés avec Fritzing)
*

* Bibliothèques
* 1. https://github.com/adafruit/Adafruit_IS31FL3731
* 2. https://github.com/adafruit/Adafruit-GFX-Library
************************************************************************/

// Affectation des broches
#define SDB 10 // broche Shutdown de l'IS31FL3731

// Appel des bibliothèques
#include <Wire.h>
#include <Adafruit_GFX.h>
#include <Adafruit_IS31FL3731.h>

Adafruit_IS31FL3731 matrice = Adafruit_IS31FL3731(); // création de l'objet matrice

void setup()
{
pinMode(SDB, OUTPUT);
digitalWrite(SDB,HIGH); // validation de l'affichage
matrice.begin();
}

void loop()
{
matrice.clear(); // extinction des led de la matrice
// Dessin des 4 rectangles
matrice.drawRect(0,0, matrice.width(), matrice.height(), 128);
delay(100);
matrice.drawRect(1,1, matrice.width()-2, matrice.height()-2, 64);
delay(100);
matrice.drawRect(2,2, matrice.width()-4, matrice.height()-4,32);
delay(100);
matrice.drawRect(3,3, matrice.width()-6, matrice.height()-6,16);
delay(100);
matrice.drawLine(4,4,11,4,8); // dessin d'une ligne
delay(1000);
matrice.drawLine(4,4,11,4,128); // dessin de la même ligne mais avec une intensité lumineuse différente
delay(100);
matrice.drawRect(3,3, matrice.width()-6, matrice.height()-6,64);
delay(100);
matrice.drawRect(2,2, matrice.width()-4, matrice.height()-4,32);
delay(100);
matrice.drawRect(1,1, matrice.width()-2, matrice.height()-2, 16);
delay(100);
matrice.drawRect(0,0, matrice.width(), matrice.height(), 8);
delay(1000);
}
