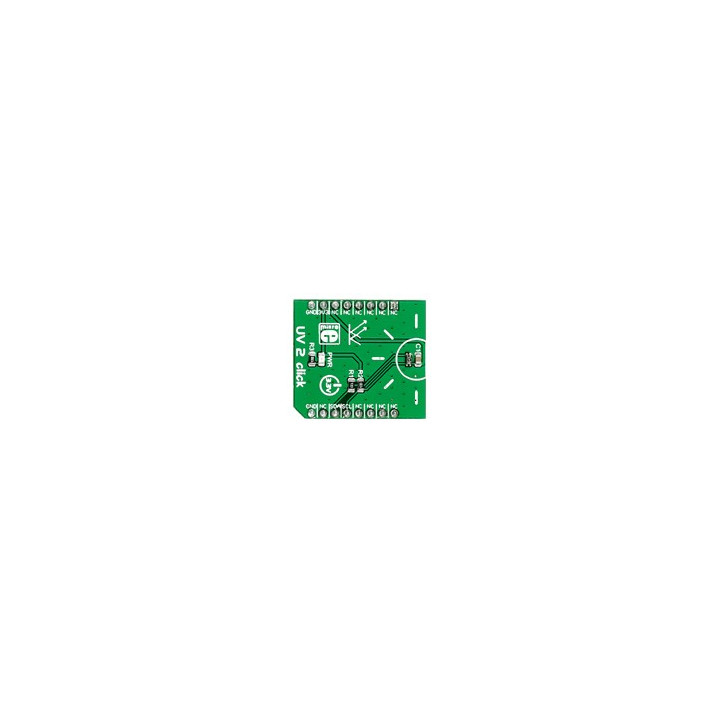

Capteur UV 2 Click Board

Ce module Click Board intègre un capteur spécialisé de type VEML6075, lequel est sensible aux UV-A (365 nm) ainsi qu'aux rayons UV-B (315 nm).

Cette bande est caractéristique d'une partie des rayons "UVB" (rayons solaires causant les brûlures de la peau) ainsi que ceux des rayons "UVA" (rayons "bronzants").

Les 2 signaux (UVA / UVB) sont convertis en valeur numérique 16 bits afin de pouvoir récupérer les mesures au travers d'une interface I2C.

Des exemples de programmes dédiés aux microcontrôleurs PIC, AVR et ARM™ avec les compilateurs "C" (mikroC) sont disponibles afin de vous permettre une prise en main rapide et intuitive du module.

Attention ce module est uniquement destiné pour de l'évaluation, du test, du prototypage et de la recherche. Il n'est pas conçu pour être intégré dans un dispositif à caractére médical.





Le module s'interface via une liaison I2C et s'alimente en 3,3 V uniquement.

Il est également directement compatibles avec les platines de développement mikroElektronika (telles que l'EasyPIC7, l'EasyPIC Fusion, l'EasyAVR6 ou encore la platine Flip & Click - voir en bas de page).


A l'aide de platines d'adaptations additionnelles, il vous sera également possible de les enficher sur des plateformes arduino™ (UNO ou Mega2560) ou Rasberry Pi ou BeagleBone Black.


Du code source pour vos modules Click™ Board !
Disposer d'une solution matérielle pour développer c'est bien... mais disposer du code source associé pour faciliter une intégration au sein de son application... c'est mieux ! C'est ce que vous propose mikroelektronika (le fabricant des modules Click Board) par l'intermédiaire d'un site Internet dédié à cet usage. Des exemples de programmes dédiés (suivant les modules Click Board) aux PIC, dsPIC, PIC24, PIC32, ARM™, FT90x, AVR, 8051 avec les compilateurs "C" (mikroC) sont disponibles afin de vous permettre une prise en main rapide et intuitive du module.

Connectez vous sur le www.libstock.com pour accélérer la mise en oeuvre des modules "Click Board".



Nous proposons également ci-dessous une application avec un arduino™

Réalisez les connexions ci-dessous entre la platine Arduino™ (A000066) et le module MIKROE-2378 (si vous ne disposez pas de la platine d'interface MIKROE-1581).

Programme Arduino


/************************************************************************

*
* Test du module "UV 2 Click"
*
*************************************************************************
*
* Les UVA, UVB et Index UV sont affichés dans le moniteur série.
*
* Matériel
* 1. Arduino Uno
* 2. Module "UV 2 Click"
* 3. Shifter Level TXB0108
*
* Schéma publié sous licence CC Attribution-ShareALike (Arduino et ses connexions réalisés avec Fritzing )
*
* Bibliothèque
* 1. https://github.com/sparkfun/SparkFun_VEML6075_Arduino_Library
*
***********************************************************************/

// Appel des bibliothèques
#include <Wire.h>
#include <SparkFun_VEML6075_Arduino_Library.h>

VEML6075 UV; // création de l'objet UV

int UV_A;
int UV_B;
int UV_index;

void setup()
{
Serial.begin(9600); // initialisation de la liaison série
Wire.begin(); // initialisation de la liaison I2C
UV.begin(); // initialisation de UV
}

void loop()
{
// Acquisition des grandeurs
UV_A = UV.uva();
UV_B = UV.uvb();
UV_index = UV.index();
// Affichage
Serial.print("UVA=");
Serial.println(UV_A);
Serial.print("UVB=");
Serial.println(UV_B);
Serial.print("Index UV=");
Serial.println(UV_index);
delay(500);
}
