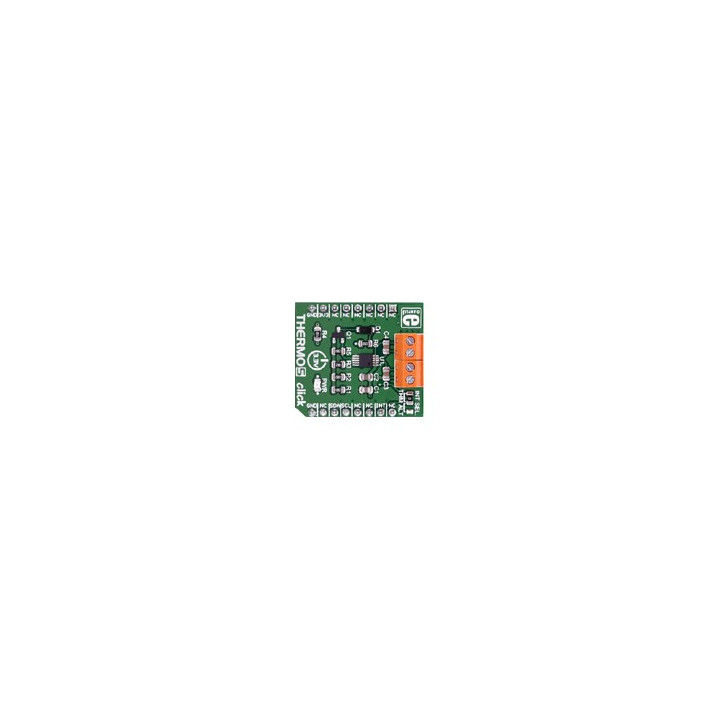

Capteur température Click Board MIKROE2571 - Module I2C™

Ce module Click Board intègre un capteur de température de type EMC1414, lequel est doté d'une plage de mesure de 0 °C à +127 °C (par défaut) et de -64 °C à +191 °C en mode étendu (avec une précision de ±1°C).

La mesure s'effectue via un bus I2C™. La particularité de cette platine est de disposer de 2 ou 3 entrées pour diodes externes (sur des borniers à vis) avec résistance de correction d'erreur permettant de programmer des seuils de températures basses et hautes à partir desquelles "une alerte" sur l'une des broches du modules sera déclenchées suivant les besoins de l'utilisateur.






Des exemples de programmes dédiés aux ARM, FT90x et PIC32 avec les compilateurs "C" (mikroC) sont disponibles afin de vous permettre une prise en main rapide et intuitive du module.






Le module est destiné à être alimenté sous une tension de +3,3 V uniquement.

Pouvant être utilisé et piloté par la plupart des microcontrôleurs, sa conception vous permettra de pouvoir l'insérer sur des plaques de développement sans soudure (type BreadBoard). Consultez ce lien pour une présentation générales des modules Click Board

Il est également directement compatibles avec les platines de développement mikroElektronika (telles que l'EasyPIC7, l'EasyPIC Fusion, l'EasyAVR7 ou encore la platine Flip & Click - voir en bas de page).

A l'aide de platines d'adaptations additionnelles, il vous sera également possible de les enficher sur des plateformes arduino™ (UNO ou Mega2560) ou Rasberry Pi ou BeagleBone Black.


Du code source pour vos modules Click™ Board !
Disposer d'une solution matérielle pour développer c'est bien... mais disposer du code source associé pour faciliter une intégration au sein de son application... c'est mieux ! C'est ce que vous propose mikroelektronika (le fabricant des modules Click Board) par l'intermédiaire d'un site Internet dédié à cet usage. Des exemples de programmes dédiés (suivant les modules Click Board) aux PIC, dsPIC, PIC24, PIC32, ARM™, FT90x, AVR, 8051 avec les compilateurs "C" (mikroC) sont disponibles afin de vous permettre une prise en main rapide et intuitive du module.

Connectez vous sur le www.libstock.com pour accélérer la mise en oeuvre des modules "Click Board".



Nous proposons également ci-dessous une application avec un arduino™






Enfichez le module MIKROE-2571 sur la platine MIKROE-1581... Puis enfichez le tout sur la platine arduino™ (A000066) ou réalisez les connexions ci-dessous entre la platine Arduino™ (A000066) et le module MIKROE-2571 (si vous ne disposez pas de la platine d'interface MIKROE-1581).

Programme Arduino


/************************************************************************
*
* Test du module "THERMO 5 click"
*
*************************************************************************
* La température est affichée dans le moniteur série
*
* Matériel
* 1 Arduino Uno (A000066)
* 1 Shield "Click" pour arduino UNO (Réf. : MIKROE-1581)
* 1 Module "THERMO 5 click" (Réf.: MIKROE-2571) inséré sur le support N°1 du shield
* ou divers straps mâles/femelles (réf.: PRT-12794) si vous ne disposez pas de
* de la platine shield MIKROE-1581)
* Schéma publié sous licence CC Attribution-ShareALike (Arduino et ses connexions réalisés avec Fritzing)
*1 Shifter Level TXB0108
*
************************************************************************/

#include <Wire.h> // appel de la bibliothèque
#define EMC1414_Addresse 0x4C // adresse I2C de l'EMC1414

// Adresses des registres
#define INT_DIODE_HIGH_BYTE 0x00
#define INT_DIODE_LOW_BYTE 0x29

byte MSB_temp;
byte LSB_temp;
int temp;
float decimal;
float temperature;

void setup(void)
{
Serial.begin(9600); // initialisation de la liaison série
Wire.begin(); // initialisation du bus I2C
}

void loop()
{
// Acquisition de la valeur contenue dans le registre INT_DIODE_LOW_BYTE
Wire.beginTransmission(EMC1414_Addresse);
Wire.write(INT_DIODE_LOW_BYTE);
Wire.endTransmission();
delay(10);
Wire.requestFrom(EMC1414_Addresse,1);
if(Wire.available() <=1)
{
LSB_temp=Wire.read();
}
// Acquisition de la valeur contenue dans le registre INT_DIODE_HIGH_BYTE
Wire.beginTransmission(EMC1414_Addresse);
Wire.write(INT_DIODE_HIGH_BYTE);
Wire.endTransmission();
delay(10);
Wire.requestFrom(EMC1414_Addresse,1);
if(Wire.available() <=1)
{
MSB_temp=Wire.read();
}
// Affichage de la valeur des registres INT_DIODE_LOW_BYTE et INT_DIODE_HIGH_BYTE
Serial.print("LSB_temp=");
Serial.print(LSB_temp);
Serial.print('t');
Serial.print("MSB_temp=");
Serial.print(MSB_temp);
Serial.print('t');
// Calcul de la valeur de la température
LSB_temp=LSB_temp>>5;
decimal=LSB_temp*0.125;
temperature=MSB_temp+decimal;
// Affichage de la température
Serial.print("Decimal=");
Serial.print(LSB_temp);
Serial.print('t');
Serial.print("Temperature=");
Serial.print(temperature);
Serial.println(" degre Celcius");
delay(1000);
}
