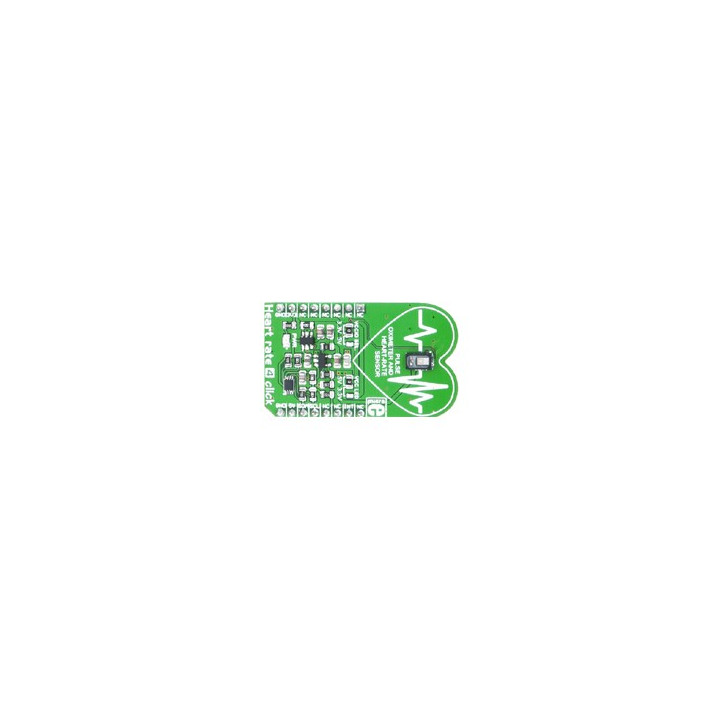

Capteur pulsations cardiaques MIKROE2510 pour Arduino et microcontrôleurs

Ce module Click Board est équipé de capteurs spécialisé MAX30101 capables de mesurer l'oxymétrie du pouls et la fréquence cardiaque, laquelle est basée sur une détection optique à partir de la lecture de lumières émises par 3 Leds.

Ces leds de longueurs d'onde différentes mesurent le passage du sang au travers de votre doigt (lequel devra être posé sur le capteur durant la mesure).

A noter que les mesures peuvent être altérées si vous bougez le doigt ou si votre doigt est pressé trop fortement sur le capteur.

Vous pouvez utiliser le logiciel MikroPlot de visualisation (sous Windows) pour générer un graphe depuis les données recues.

Le module est prévu pour être piloté par un microcontrôleur externe via un bus I2C™.

Ce capteur est exclusivement destiné à un usage ludique ou expérimental. Ce dernier n'est pas conçu, ni prévu, ni autorisé pour être exploité au sein d'une application médicale de quelque nature soit-elle.


Des exemples de programmes dédiés aux PIC, AVR, FT90x, PIC32 et ARM avec les compilateurs "C" (mikroC) sont disponibles afin de vous permettre une prise en main rapide et intuitive du module.





Le module est destiné à être alimenté sous une tension de 3,3 V ou 5 V.

Pouvant être utilisé et piloté par la plupart des microcontrôleurs, sa conception vous permettra de pouvoir l'insérer sur des plaques de développement sans soudure (type BreadBoard). Consultez ce lien pour une présentation générales des modules Click Board

Il est également directement compatibles avec les platines de développement mikroElektronika (telles que l'EasyPIC7, l'EasyPIC Fusion, l'EasyAVR7 ou encore la platine Flip & Click - voir en bas de page).

A l'aide de platines d'adaptations additionnelles, il vous sera également possible de les enficher sur des plateformes arduino™ (UNO ou Mega2560) ou Rasberry Pi ou BeagleBone Black.


Du code source pour vos modules Click™ Board !
Disposer d'une solution matérielle pour développer c'est bien... mais disposer du code source associé pour faciliter une intégration au sein de son application... c'est mieux ! C'est ce que vous propose mikroelektronika (le fabricant des modules Click Board) par l'intermédiaire d'un site Internet dédié à cet usage. Des exemples de programmes dédiés (suivant les modules Click Board) aux PIC, dsPIC, PIC24, PIC32, ARM™, FT90x, AVR, 8051 avec les compilateurs "C" (mikroC) sont disponibles afin de vous permettre une prise en main rapide et intuitive du module.

Connectez vous sur le www.libstock.com pour accélérer la mise en oeuvre des modules "Click Board".



Nous proposons également ci-dessous une application avec un arduino™






Enfichez le module MIKROE-2510 sur la platine MIKROE-1581... Puis enfichez le tout sur la platine arduino™ (A000066) ou réalisez les connexions ci-dessous entre la platine Arduino™ (A000066) et le module MIKROE-2510 (si vous ne disposez pas de la platine d'interface MIKROE-1581).

Programme Arduino


/************************************************************************
*
* Test du module "Heart rate 4 click"
*
*************************************************************************
* La fréquence cardiaque est affichée dans le moniteur série
*
* Matériel
* 1 Arduino Uno (A000066)
* 1 Shield "Click" pour arduino UNO (Réf. : MIKROE-1581)
* 1 Module "Heart rate 4 click" (Réf.: MIKROE-2510) inséré sur le support N°1 du shield
* ou divers straps mâles/femelles (réf.: PRT-12794) si vous ne disposez pas de
* de la platine shield MIKROE-1581)
* Schéma publié sous licence CC Attribution-ShareALike (Arduino et ses connexions réalisés avec Fritzing)
*
* Bibliothèque
* 1. https://github.com/sparkfun/SparkFun_MAX3010x_Sensor_Library
*
************************************************************************/

// Appel des bibliothèques
#include <Wire.h>
#include "MAX30105.h"
#include "heartRate.h"

MAX30105 capteur; //création de l'objet
long irValue;
const byte RATE_SIZE = 4;
byte rates[RATE_SIZE];
byte rateSpot = 0;
long lastBeat = 0;
long delta;
float beatsPerMinute;
int beatAvg;

void setup(void)
{
Serial.begin(9600);
Serial.print("Initialisation du capteur....");
if (!capteur.begin())
{
Serial.println("ECHEC");
while(1);
}
else
{
Serial.println("SUCCES");
}
delay(2000);
capteur.setup(); // configuration du capteur
capteur.setPulseAmplitudeRed(0xFF); // allumage de la led rouge du capteur
capteur.setPulseAmplitudeGreen(0); // extinction de la led verte du capteur
}

void loop()
{
irValue = capteur.getIR(); // mesure de la quantité IR
if (checkForBeat(irValue) == true) // si un battement a été détecté
{
delta = millis() - lastBeat; // calcul de la durée entre chaque battement
lastBeat = millis();
beatsPerMinute = 60 / (delta / 1000.0); // calcul du nombre de battements par minute

// Calcul de la moyenne des battements
if (beatsPerMinute < 255 && beatsPerMinute > 20)
{
rates[rateSpot++] = (byte)beatsPerMinute;
rateSpot %= RATE_SIZE;
beatAvg = 0;
for (byte x = 0 ; x < RATE_SIZE ; x++)
beatAvg += rates[x];
beatAvg /= RATE_SIZE;
}
}

Serial.print("IR=");
Serial.print(irValue);
Serial.print(", BPM=");
Serial.print(beatsPerMinute);
Serial.print(", Moyenne BPM=");
Serial.print(beatAvg);

if (irValue < 50000)
Serial.print(" Placer le doigt correctement sur le capteur ");

Serial.println();
}


Cette note d'application a retenu votre attention ? Consultez toutes nos autres notes d'applications concernant les modules Click Board et les Arduino™

Note d'application Click Board™ et Arduino™ (TOME 1)
Note d'application Click Board™ et Arduino™ (TOME 2)
Note d'application Click Board™ et Arduino™ (TOME 3)
Note d'application Click Board™ et Arduino™ (TOME 4)
Note d'application Click Board™ et Arduino™ (TOME 5)
Note d'application Click Board™ et Arduino™ (TOME 6)
Note d'application Click Board™ et Arduino™ (TOME 7)
Note d'application Click Board™ et Arduino™ (TOME 8)
Note d'application Click Board™ et Arduino™ (TOME 9)
Note d'application Click Board™ et Arduino™ (TOME 10)

Téléchargez également les fichiers sources de ces notes d'applications
