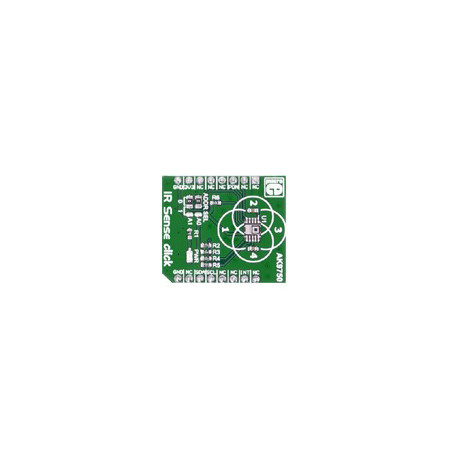

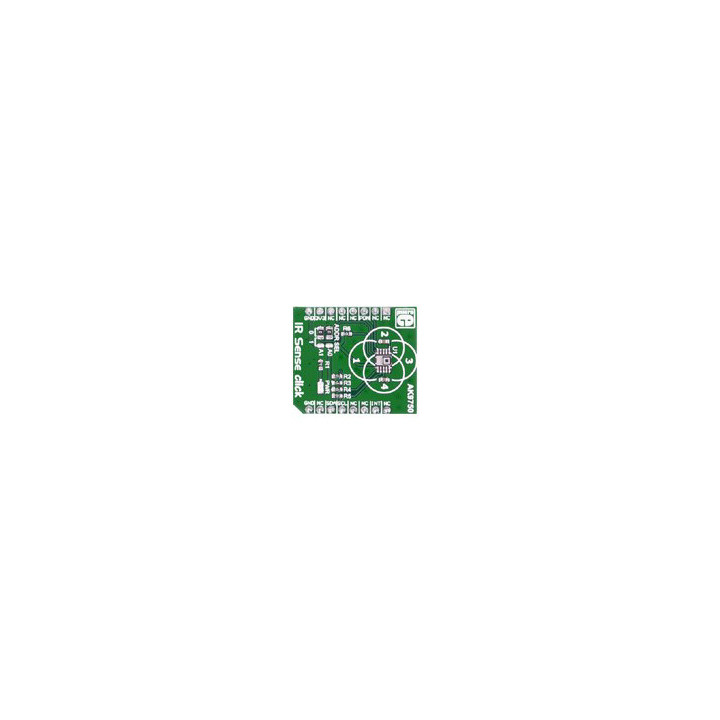

Capteur mouvement IR MIKROE2677 pour détection thermique avancée

Des exemples de programmes dédiés aux PIC, dsPIC30/33 & PIC24, AVR, PIC32, FT90x et ARM avec les compilateurs "C" (mikroC) sont disponibles afin de vous permettre une prise en main rapide et intuitive du module.





Les 4 zones de détections diagonales permettent de déterminer si l'objet/corps est en mouvement ou statique devant le capteur.

Le module est destiné à être alimenté sous une tension de +3,3 V (uniquement).

Pouvant être utilisé et piloté par la plupart des microcontrôleurs, sa conception vous permettra de pouvoir l'insérer sur des plaques de développement sans soudure (type BreadBoard). Consultez ce lien pour une présentation générales des modules Click Board


Il est également directement compatibles avec les platines de développement mikroElektronika (telles que l'EasyPIC7, l'EasyPIC Fusion, l'EasyAVR7 ou encore la platine Flip & Click - voir en bas de page).

A l'aide de platines d'adaptations additionnelles, il vous sera également possible de les enficher sur des plateformes arduino™ (UNO ou Mega2560) ou Rasberry Pi ou BeagleBone Black.


Du code source pour vos modules Click™ Board !
Disposer d'une solution matérielle pour développer c'est bien... mais disposer du code source associé pour faciliter une intégration au sein de son application... c'est mieux ! C'est ce que vous propose mikroelektronika (le fabricant des modules Click Board) par l'intermédiaire d'un site Internet dédié à cet usage. Des exemples de programmes dédiés (suivant les modules Click Board) aux PIC, dsPIC, PIC24, PIC32, ARM™, FT90x, AVR, 8051 avec les compilateurs "C" (mikroC) sont disponibles afin de vous permettre une prise en main rapide et intuitive du module.

Connectez vous sur le www.libstock.com pour accélérer la mise en oeuvre des modules "Click Board".



Nous proposons également ci-dessous une application avec un arduino™

Réalisez les connexions ci-dessous entre la platine Arduino™ (A000066) et le module MIKROE-2677.

Programme Arduino


/************************************************************************
*
* Test du module "IR Sense Click"
*
*************************************************************************
*
* Le paramètre IR de chaque zone et la température sont affichés dans le moniteur série.
*
* Matériel
* 1 Arduino Uno (A000066)
* 1 Shield "Click" pour arduino UNO (Réf. : MIKROE-1581)
* 1 Module "IR Sense Click" (Réf.: MIKROE-2677) inséré sur le support N°1 du shield
* ou divers straps mâles/femelles (réf.: PRT-12794) si vous ne disposez pas de
* de la platine shield MIKROE-1581)
* 1 Shifter Level TXB0108
* Schéma publié sous licence CC Attribution-ShareALike (Arduino et ses connexions réalisés avec Fritzing)
*
* Bibliothèque
* 1. https://github.com/sparkfunX/Qwiic_Human_Presence_Sensor-AK9750
*
************************************************************************/

// Appel des bibliothèques
#include <Wire.h>
#include "SparkFun_AK9750_Arduino_Library.h"

// Affectation des broches
#define PDN 10

AK9750 capteur; // création de l'objet capteur

int IR_1;
int IR_2;
int IR_3;
int IR_4;
float temp_F;
float temp_C;

void setup()
{
pinMode(PDN,OUTPUT);
digitalWrite(PDN,HIGH); // configuration du AK9750 en mode actif
Serial.begin(9600); // initialisation de la liaison série
Wire.begin(); // initialisation de la liaison I2C
capteur.begin(); // initialisation de capteur
}

void loop()
{
if (capteur.available())
{
// Acquisition des grandeurs
IR_1 = capteur.getIR1();
IR_2 = capteur.getIR2();
IR_3 = capteur.getIR3();
IR_4 = capteur.getIR4();
temp_F = capteur.getTemperatureF();
capteur.refresh(); // préparation des registres pour une prochaine mesure
temp_C=(temp_F-32)/1.8; // conversion de la température en degré Celcius
// Affichage
Serial.print("Zone 1=");
Serial.print(IR_1);
Serial.print("t");
Serial.print("Zone 2=");
Serial.print(IR_2);
Serial.print("t");
Serial.print("Zone 3=");
Serial.print(IR_3);
Serial.print("t");
Serial.print("Zone 4=");
Serial.print(IR_4);
Serial.print("t");
Serial.print("Temperature=");
Serial.print(temp_C);
Serial.println("°C");
delay(100);
}
}


Cette note d'application a retenu votre attention ? Consultez toutes nos autres notes d'applications concernant les modules Click Board et les Arduino™

Note d'application Click Board™ et Arduino™ (TOME 1)
Note d'application Click Board™ et Arduino™ (TOME 2)
Note d'application Click Board™ et Arduino™ (TOME 3)
Note d'application Click Board™ et Arduino™ (TOME 4)
Note d'application Click Board™ et Arduino™ (TOME 5)
Note d'application Click Board™ et Arduino™ (TOME 6)
Note d'application Click Board™ et Arduino™ (TOME 7)
Note d'application Click Board™ et Arduino™ (TOME 8)
Note d'application Click Board™ et Arduino™ (TOME 9)
Note d'application Click Board™ et Arduino™ (TOME 10)

Téléchargez également les fichiers sources de ces notes d'applications




Les modules Click™ Board sont utilisés dans les établissements scolaires !
Lextronic propose également désormais aux professeurs de recevoir (par email) et sur simple demande différents TP leur permettant de mettre en oeuvre divers modules Click Board avec une platine arduino UNO.

En tant que professeur, il vous suffit de nous adresser votre demande via notre adresse email lextronic@lextronic.fr (en précisant le nom et l'adresse de votre établissement) - Seules les demandes en provenance d'une adresse email académique seront traitées (les demandes via des comptes free, gmail, hotmail, etc... ne pourront pas être traitées - Merci de votre compréhension).




Ces différents TP sont composés:
- d'une documentation technique
- des programmes Arduino™
- des schémas (sous Proteus)
- des corrigés
