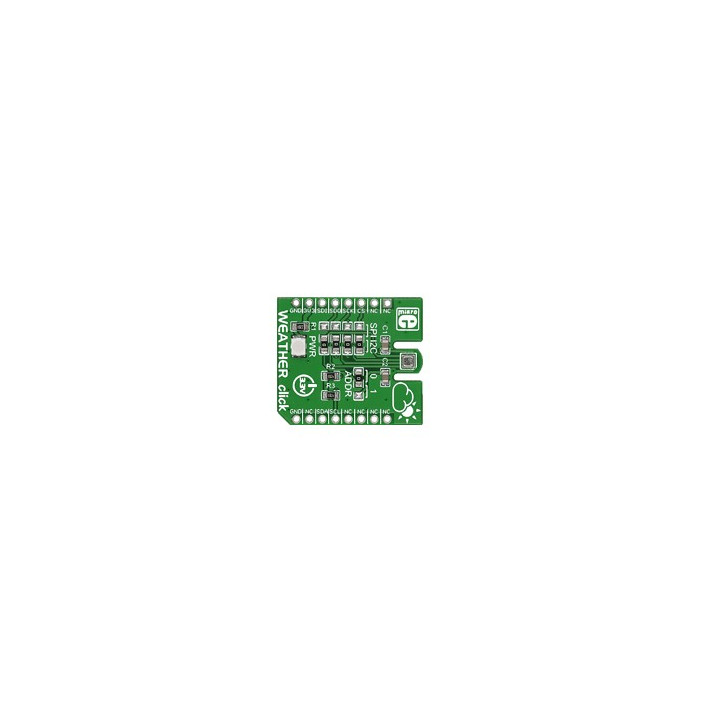

Capteur environnemental BME280 MIKROE1978 Click Board ARM Arduino

Ce module Click Board vous permettra de disposer d'un capteur environnemental basé sur un circuit BME280 Bosch™ à sorties I2C/SPI capable d'effectuer des mesures d'humidité, de pression atmosphérique et de température.

Des exemples de programmes dédiés aux ARM™ avec les compilateurs "C" (mikroC) sont disponibles afin de vous permettre une prise en main rapide et intuitive du module.





Le module s'alimente en 3,3 V.

Pouvant être utilisé et piloté par la plupart des microcontrôleurs, sa conception vous permettra de pouvoir l'insérer sur des plaques de développement sans soudure (type BreadBoard). Consultez ce lien pour une présentation générales des modules Click Board

Il est également directement compatibles avec les platines de développement mikroElektronika (telles que l'EasyPIC7, l'EasyPIC Fusion, l'EasyAVR7 ou encore la platine Flip & Click - voir en bas de page).

A l'aide de platines d'adaptations additionnelles, il vous sera également possible de les enficher sur des plateformes arduino™ (UNO ou Mega2560) ou Rasberry Pi ou BeagleBone Black.


Du code source pour vos modules Click™ Board !
Disposer d'une solution matérielle pour développer c'est bien... mais disposer du code source associé pour faciliter une intégration au sein de son application... c'est mieux ! C'est ce que vous propose mikroelektronika (le fabricant des modules Click Board) par l'intermédiaire d'un site Internet dédié à cet usage. Des exemples de programmes dédiés (suivant les modules Click Board) aux PIC, dsPIC, PIC24, PIC32, ARM™, FT90x, AVR, 8051 avec les compilateurs "C" (mikroC) sont disponibles afin de vous permettre une prise en main rapide et intuitive du module.

Connectez vous sur le www.libstock.com pour accélérer la mise en oeuvre des modules "Click Board".



Nous proposons également ci-dessous une application avec un arduino™






Enfichez le module MIKROE-1978 sur la platine MIKROE-1581... Puis enfichez le tout sur la platine arduino™ (A000066) ou réalisez les connexions ci-dessous entre la platine Arduino™ (A000066) et le module MIKROE-1978 (si vous ne disposez pas de la platine d'interface MIKROE-1581).

Programme Arduino


/************************************************************************
*
* Test du module "Weather Click Board"
*
*************************************************************************
* La température, la pression et l'humidité sont affichées
* dans le moniteur série
*
* Matériel
* 1 Arduino Uno (A000066)
* 1 Shield "Click" pour arduino UNO (Réf. : MIKROE-1581)
* 1 Module "Weather Click Board" (Réf.: MIKROE-1978) inséré sur le support N°1 du shield
* ou divers straps mâles/femelles (réf.: PRT-12794) si vous ne disposez pas de
* de la platine shield MIKROE-1581)
* 1 Shifter Level TXB0108
* Schéma publié sous licence CC Attribution-ShareALike (Arduino et ses connexions réalisés avec Fritzing)
*
* Bibliothèque
* 1. https://github.com/sparkfun/SparkFun_BME280_Arduino_Library/archive/master.zip
*
************************************************************************/

// Appel des bibliothèques
#include <Wire.h>
#include "SparkFunBME280.h"

float humidite;
float temperature;
float pression;

BME280 capteur; // création de l'objet capteur
void setup(void)
{
Serial.begin(9600); // initialisation de la liaison série
Wire.begin(); // initialisation du bus I2C
//Configuration du capteur
capteur.settings.commInterface = I2C_MODE; // fonctionnement du BME280 en I2C
capteur.settings.I2CAddress = 0x76; // adresse I2C du BME280 lorsque SD0=0
capteur.settings.runMode = 3; // le BME280 est en mode "sleep" entre deux mesures
capteur.settings.tStandby = 0; // la durée de standby entre deux mesures est de 0.5ms
capteur.settings.filter = 0; // filtrage inactif
capteur.settings.tempOverSample = 1 ; // résolution de la température sur 16 bit
capteur.settings.humidOverSample = 1; // résolution de l'humidité sur 16 bit
capteur.settings.pressOverSample = 1; // résolution de la pression sur 16 bit
delay(10); // attente de la mise en route du capteur (2 ms minimum)
capteur.begin();
}

void loop()
{
temperature = capteur.readTempC(); // acquisition de la valeur de la température
humidite = capteur.readFloatHumidity(); // acquisition de la valeur de l'humidité
pression = capteur.readFloatPressure()/100; // acquisition de la valeur de la pression
// Affichage
Serial.print("Temperature=");
Serial.print(temperature);
Serial.print(" °C");
Serial.print("t");
Serial.print("Humidite=");
Serial.print(humidite);
Serial.print(" %");
Serial.print("t");
Serial.print("Pression=");
Serial.print(pression);
Serial.println(" hPa");
delay(1000);
}


Cette note d'application a retenu votre attention ? Consultez toutes nos autres notes d'applications concernant les modules Click Board et les Arduino™

Note d'application Click Board™ et Arduino™ (TOME 1)
Note d'application Click Board™ et Arduino™ (TOME 2)
Note d'application Click Board™ et Arduino™ (TOME 3)
Note d'application Click Board™ et Arduino™ (TOME 4)
Note d'application Click Board™ et Arduino™ (TOME 5)
Note d'application Click Board™ et Arduino™ (TOME 6)
Note d'application Click Board™ et Arduino™ (TOME 7)
Note d'application Click Board™ et Arduino™ (TOME 8)
Note d'application Click Board™ et Arduino™ (TOME 9)
Note d'application Click Board™ et Arduino™ (TOME 10)

Téléchargez également les fichiers sources de ces notes d'applications




Les modules Click™ Board sont utilisés dans les établissements scolaires !
Lextronic propose également désormais aux professeurs de recevoir (par email) et sur simple demande différents TP leur permettant de mettre en oeuvre divers modules Click Board avec une platine arduino UNO.

En tant que professeur, il vous suffit de nous adresser votre demande via notre adresse email lextronic@lextronic.fr (en précisant le nom et l'adresse de votre établissement) - Seules les demandes en provenance d'une adresse email académique seront traitées (les demandes via des comptes free, gmail, hotmail, etc... ne pourront pas être traitées - Merci de votre compréhension).




Ces différents TP sont composés:
- d'une documentation technique
- des programmes Arduino™
- des schémas (sous Proteus)
- des corrigés
