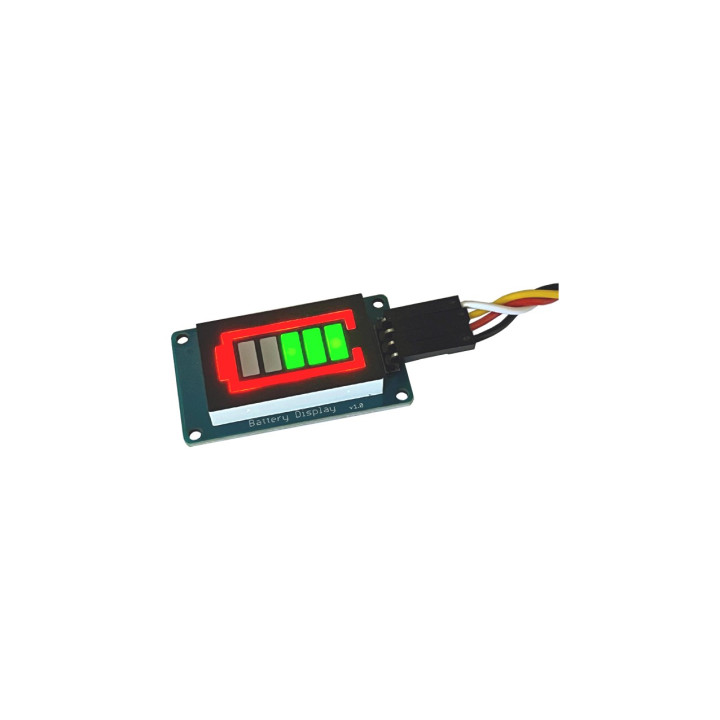

Bargraphe indicateur charge batterie compatible grove

Bargraphe indicateur charge batterie compatible grove
GR-FIT0466
Disponible
16,80 € TTC
14,00 € HT

Dont 0,01 € d'eco-participation déjà incluse dans le prix

Ce module vous permettra de disposer d'un bargraphe à pictogramme à 5 leds type charge de batterie pilotable via une liaison SPI.

Reprise 1 pour 1         Frais de port à partir de 7.90 €   infos



Ce module une fois raccordé sur un Arduino ou compatible (non livrés) et sa librairie installée vous permettra d'avoir un baregraphe type état de charge de batterie via un pictogramme à 5 leds.

Si les modules Arduino sont parfaits pour réaliser des applications embarquées autonomes alimentées par batterie ou pile externe (robotique, station météo, etc..), il est parfois difficile de savoir l'état de charge restante de ces dernières et on peut se retrouver rapidement à cours d'énergie... En implémentant ce type de module vous pourrez ajouter une indication claire et précise.


Caractéristiques:
- Alimentation: 3,3 à 5 Vcc
- 8 niveaux de luminosités réglables
- Pilotage simple via liaison SPI (CLK - DI0 - VCC - GND)
- Dimensions: 42 x 24 x 8 mm


Installez la librairie du module, reliez le module sur le connecteur D2 puis saisissez le code ci-dessous pour faire progresser l'affichage des barres vertes du module.


#include "TM1651.h"
#define CLK 3//pins definitions for TM1651 and can be changed to other ports
#define DIO 2
TM1651 batteryDisplay(CLK,DIO);
void setup()
{
  batteryDisplay.init();
  batteryDisplay.set(5);//0 ~ 7 mean to different brightness;
  batteryDisplay.frame(FRAME_ON);//light the frame of the battery display or FRAME_OFF to turn off the frame of the battery display
}

void loop()
{
  charging();
}

void charging()
{
  for(uint8_t level = 0; level < 6; level ++)
  {
    batteryDisplay.displayLevel(level);
    delay(500);
  }
}
