Platines Zybo Z7 Zynq-7000 ARM/FPGA SoC Digilent

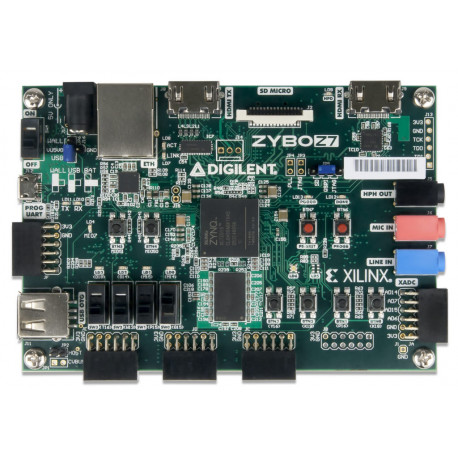

Les platines Zybo Z7 sont les dernières nées de la populaire gamme de plateforme Zybo architecturée sur une base SoC ARM / FPGA.

Les platines Zybo Z7 sont disponibles selon deux variantes au niveau du Zynq-7000: La Zybo Z7-10 qui intègre un Xilinx XC7Z010-1CLG400C et la Zybo Z7-20 intègre une version plus étendue avec un Xilinx XC7Z020-1CLG400C.



Les platines Zybo Z7 sont disponibles selon 2 tarifs.

Le tarif  académique  applicable pour les écoles et les étudiants    ou   Le tarif   standard  applicable pour les particuliers et les sociétés

 Vous devez sélectionner le tarif vous concernant en haut de la page dans le menu de sélection au dessus du bouton "Ajouter au panier"

Si vous sélectionnez le tarif académique, il vous faudra impérativement nous adresser une commande officielle émanant d'une école d'ingénieur, d'une université, d'un I.U.T, d'un lycée. De plus, il vous faudra également nous communiquer le N° de téléphone, le nom et l'émail d'un des professeurs amené à utiliser la platine.

En tant qu'étudiant, vous pouvez également bénéficier du tarif académique. Pour ce faire, communiquez-nous  impérativement votre adresse émail académique, le nom, l'adresse et le N° de téléphone de votre établissement ainsi que le nom d'un de vos professeurs et une copie de votre carte étudiant.

Dès lors il vous faudra à l'aide de l'onglet présent au dessus du bouton "Ajouter au panier" choisir le modèle de carte Zybo désiré ainsi que le tarif associé.






Détail des caractéristiques des platines Zybo:
Le Zynq des platines Zybo Z7 est agrémenté d'une multitude de périphériques multimédias associés à de nombreux connecteurs afin de pouvoir créer un formidable ordinateur tout-en-un (avant même d'envisager la flexibilité et la puissance que procure l'ajout du FPGA).

Dés lors avec les platines Zybo Z7, les concepteurs hardware et les développeurs software pourront aisément intégrer des fonctionnalités FPGA et CPU au sein de leurs applications.

Les possibilités vidéo des platines Zybo Z7 s'appuient sur la présence d'un connecteur Pcam compatible MIPI CSI-2 ainsi que d'une entrée HDMI, d'une sortie HDMI et également d'une bande passante DDR3L élevée.

Le raccordement de périphériques additionnels est facilité par la présence de connecteurs au format Pmod, qui vous permettront d'accéder à un catalogue de plus de 70 cartes périphériques Pmod (tels que des contrôleurs de moteur, des capteurs divers, des écrans et plus encore...).


Documentation:

https://reference.digilentinc.com/reference/programmable-logic/zybo-z7/reference-manual?s[]=zybo&s[]=z7



Démo / Liens de projets:

1. Utilisation module Pmod IP
2. Démo Audio DMA avec Zybo Z7
3. Démo HDMI avec Zybo Z7
4. Démo module Pmod VGA avec Zybo Z7
5. Démo XADC avec Zybo Z7



Caractéristiques:

- Xilinx XC7Z010-1CLG400C ou XC7Z020-1CLG400C

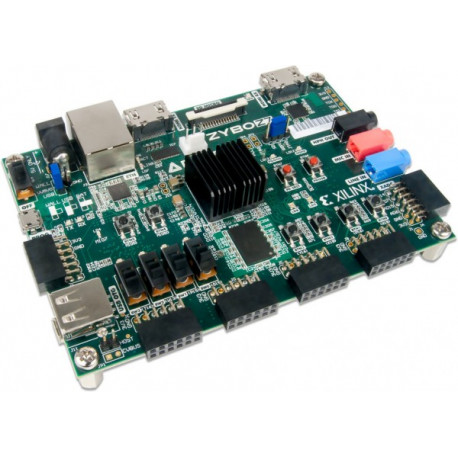

- Présence d'un radiateur de refroidissement uniquement sur la version ZyboZ7-20
- 1 GB DDR3L with 32-bit bus @ 1066 MHz
- 16 MB Quad-SPI Flash
- Gigabit Ethernet PHY
- USB OTG PHY (host et device)
- Connecteur caméra Pcam avec MIPI CSI-2
- Port HDMI sink (entrée)
- Port source HDMI (sortie)
- Connecteurs jack Audio codec pour casque stéréo, entrée ligne stéréo et microphone
- Connecteur Pmod
- Alimentation depuis le port USB ou toute source externe 5 V

Les platines Zybo sont soumises au contrôle de la réglementation Américaine relative à l’exportation (15 CFR Part 730 et. seq.).



Applications cibles:

Vision intégrée
Robotique
Surveillance système
Architecture embarquée
Applications serveur-backhaul
Domaine médical
ADAS



Lien vidéo:

Présentation de la platine Zybo Z7
