Capteur 3 axes ( force et position ) CERADEX XYZ1T

Le capteur CERADEX XYZ1T est un capteur 3 axes ( force et position ), léger, très mince, avec une sensibilité et une réponse instantanée idéalement conçu pour la détection de faible force d'actionnement pour des applications basse consommation énergétique.






Le capteur 3 axes est également connu sous le nom de pad XYZ. Il s'agit d'une surface tactile ultrasensible et ses capacités de contrôle précises en font un excellent choix pour les applications nécessitant un contrôle complexe sur plusieurs axes. Grâce à sa construction durable, il convient à une large gamme d'applications fonctionnant dans des conditions difficiles.

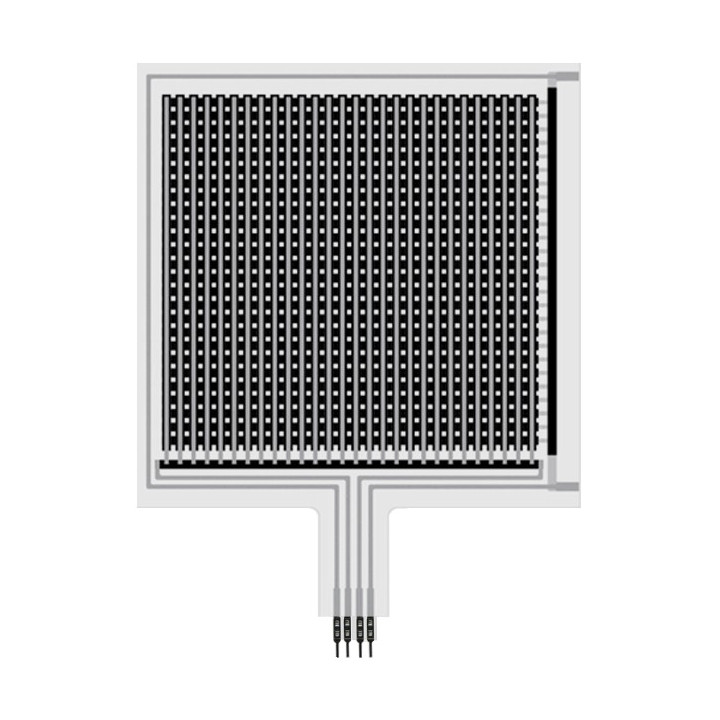

Conception en PET souple avec 4 connecteurs mâles à souder en bout. L'opération de soudure doit être rapide afin d'éviter de faire fondre le substrat PET.

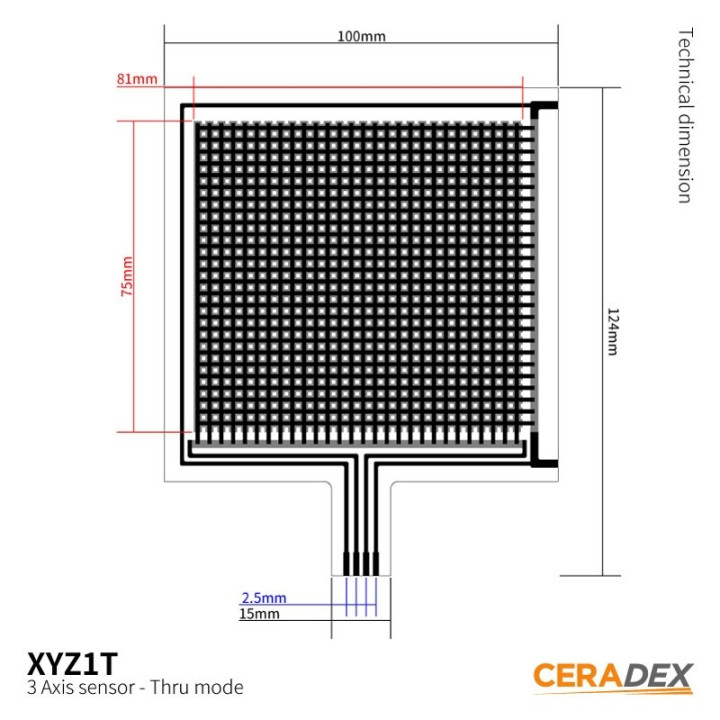

Spécifications :

- Longueur 124 mm
- Largeur 100 mm
- Zone active 71 x 75 mm
- Espacement des broches 2,5 mm
- Épaisseur nominale 0,58 mm
- Substrat PET
- Style de capteur circuit fermé

- Sortie sur connecteur 3 broches mâles à souder
  - Épaisseur 0,73 mm
  -Largeur 1,6 mm


Caractéristiques :

- Résolution de la force 1% (full scale)
- Force d'actionnement minimale ≤ 100 g
- Résistance non actionnée > 10 M Ω (Ohm)
- Temps de réponse < 40 ms
- Puissance maximale < 240 mW
- Température de fonctionnement -20 ºC - +60 ºC

Durabilité :

- Durabilité 1kg / 1 Hz > 10 M actionnements
- Durabilité de la charge debout 2,5 kg/24 h < 5 %
- Performances en température de fonctionnement
  - Froid -40ºC/1h < 5%
  - Chaud +60ºC/1h <15%
Performances de température de stockage
  - Froid -40ºC/1h < 10%
  - Chaud +60ºC/1h <15%
