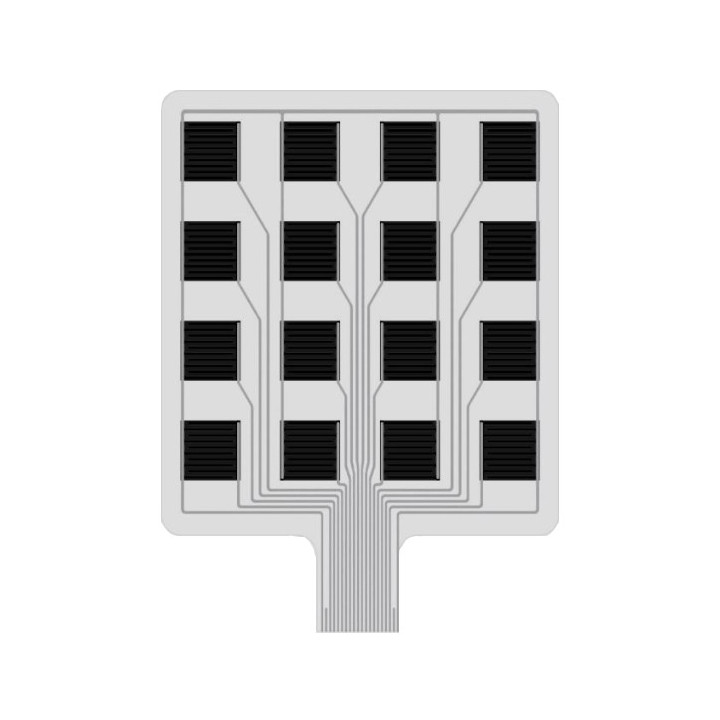

Capteur FSR CERADEX (gamme Shunt) TRX1S gamme 200 g - 10 Kg

Le capteur FSR CERADEX TRX1S gamme shunt est un modèle à large détection de pression dynamique, souple et léger, très mince, avec une sensibilité et une réponse instantanée idéalement conçu pour la détection de faible force d'actionnement pour des applications basse consommation énergétique.





Il se compose de 16 zones de détection indépendantes (15 x 15 mm chacune) réparties sur une surface de 90 x 90 mm.

Conception en PET souple avec sortie sur limande souple des 20 contacts au pas de 0.5 mm. Prévoir un connecteur de type FPC-20P 0.5 mm (non livré).

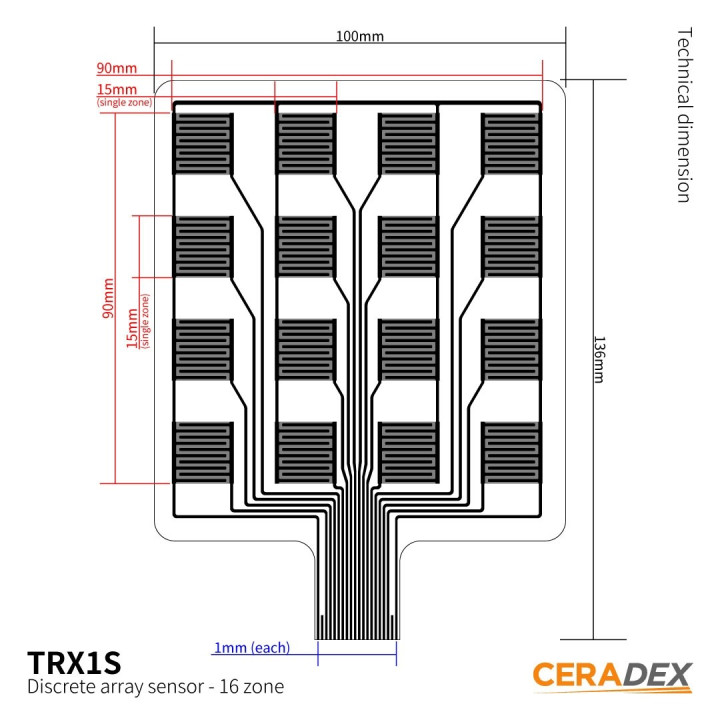

Spécifications :

- Longueur 136 mm
- Largeur 100 mm
- 16 zones zones de détection indépendantes (15 x 15 mm chacune) répartie sur une surface de 90 x 90 mm.
- Épaisseur nominale 0,35 mm
- Substrat PET
- Style de capteur circuit fermé
- Sortie sur  sur limande souple des 20 contact au pas de 0.5 mm.


Caractéristiques :

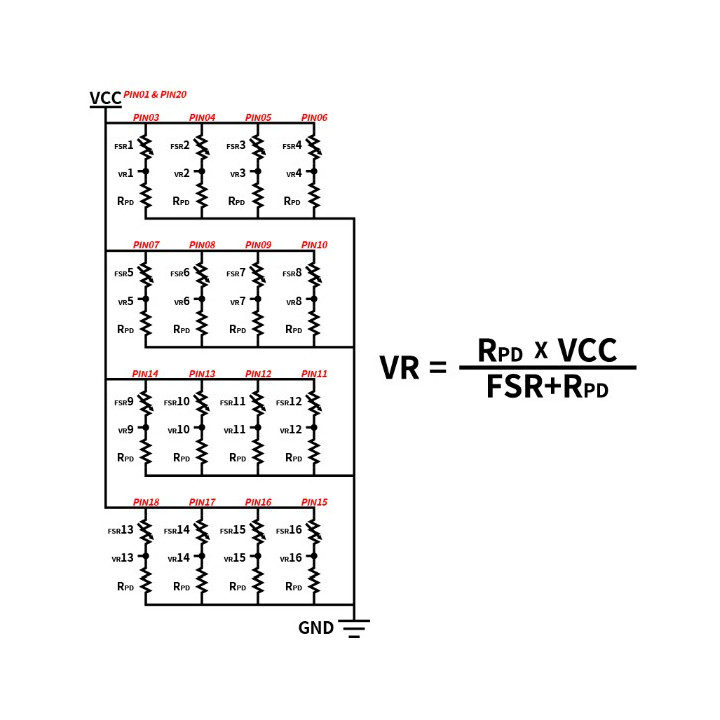

- Type de capteur Mode shunt

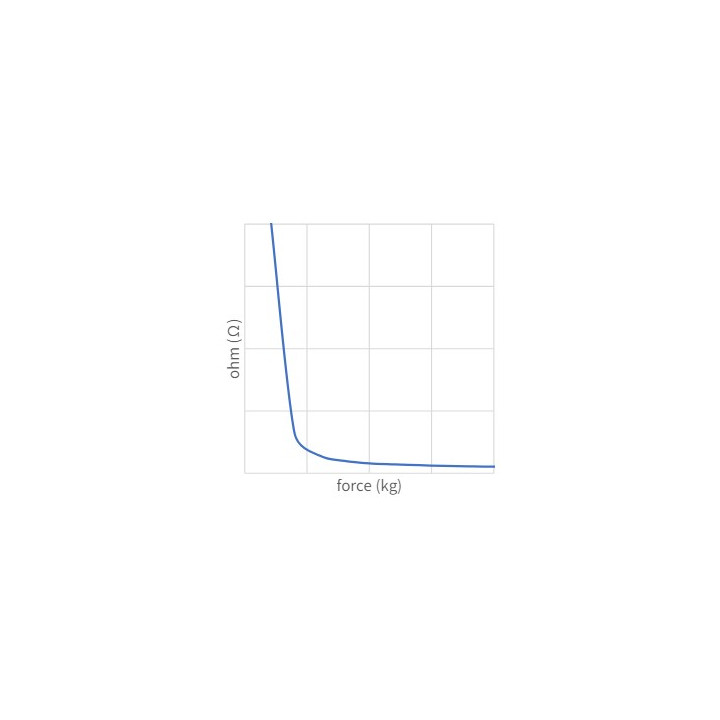

- Plage de détection de force 200 g – 10 kg
- Force d'actionnement minimale ≤ 200 g
- Résolution de force Continue (analogique)
- Répétabilité de la force Pièce unique ± 2%
- Résistance non actionnée > 10 M Ω (Ohm)
- Temps de réponse < 40 ms
- Puissance maximale < 240 mW
- Température de fonctionnement -20 ºC - +60 ºC


Durabilité :

- Durabilité 1kg / 1 Hz > 10 M actionnements
- Durabilité de la charge debout 2,5 kg/24 h < 5 %
- Performances en température de fonctionnement
  - Froid -40ºC/1h < 5%
  - Chaud +60ºC/1h <15%
Performances de température de stockage
  - Froid -40ºC/1h < 10%
  - Chaud +60ºC/1h <15%
