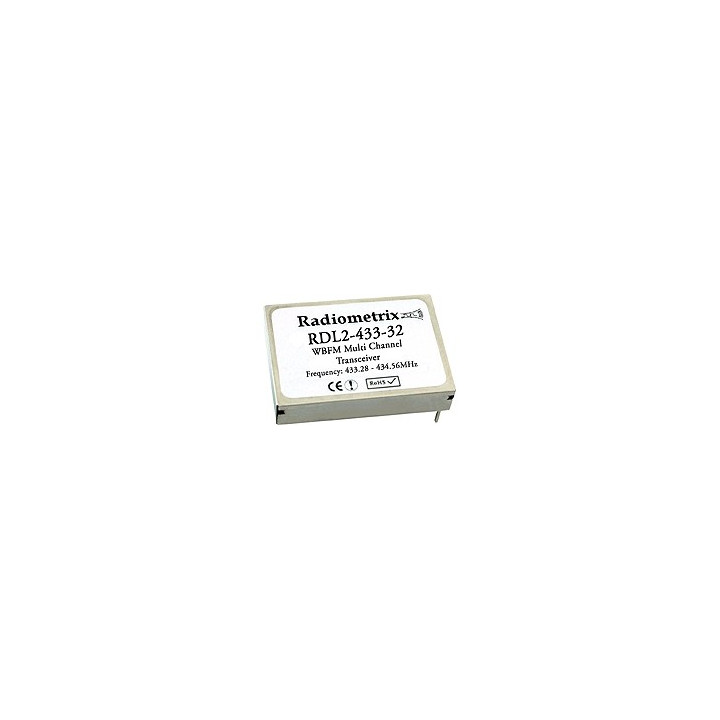

Transceiver radiofréquence FM RDL2 avec émetteur récepteur intégré

A noter que ce dernier est doté (mise à par la hauteur) du même encombrement que les modules "Bim2A-433".

La partie émission du module "RDL2-433" est architecturée autour d'un ensemble synthétiseur / VCO stabilisé par un quartz. L'étage de réception du module "RDL2A-433" est de type super hétérodyne à double conversion avec étages FI intermédiaires. Bénéficiant d'un blindage "métallique", ce module suit les normes EMC EN 301 489-3 et EN 300-220-3.

Ce module devra être associé à un circuit intégré de codage ou à un microcontrôleur effectuant un codage de type Manchester, PCM ou autre et respectant les temps les rapports cycliques d'émission en vigueur pour cette bande (ce circuit n'est pas livré).

Ce module devra être associé à un circuit intégré de codage ou à un microcontrôleur effectuant un codage de type Manchester, PCM ou autre et respectant les temps les rapports cycliques d'émission en vigueur pour cette bande (ce circuit n'est pas livré).






Applications
- Terminaux portatifs
- Systèmes de "vote" électronique
- Modules de monitoring
- Systèmes de saisie de commande pour restaurants
- Modules de dialogue et téléchargement pour véhicules
- Bornes interactives


Caractéristiques électriques





Sélection des 5 fréquences
La sélection d'une des 5 fréquences utilisables par le RDL2-433 (à savoir 433,925 MHz - 433,285 MHz - 433,605 MHz - 434,245 MHz ou 434,565 MHz) s'effectue simplement en sollicitant une entrée de con-figuration sur le module et en lui envoyant des ordres séries à 9600 bds (commandes ASCII) via son entrée RX. La sélection du canal peut également être mémorisée en EEprom afin que le module exploite directement cette fréquence à la prochaine mise sous tension.


La broche Antenna du module est destinée à recevoir une antenne externe (non livrée) de type hélicoïdale, "loop" (imprimée sur votre circuit) ou mono-brin. Cette antenne pourra être réalisée par vos soins (en suivant les indications données dans la notice des modules) ou pour de meilleurs résultats achetée prête à l'emploi (nous proposons à ce titre une gamme complète dans la colonne de droite).




Dans des conditions standards d'exploitation et suivant les antennes utilisées, un couple de module
"RDL2-433" vous permettra d'atteindre une portée de l'ordre de 300 m à vue sans obstacle en terrain dégagé.
