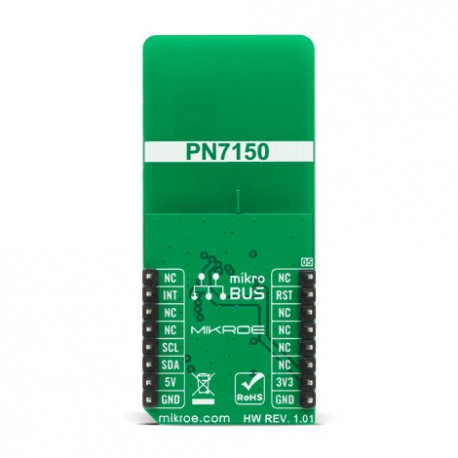

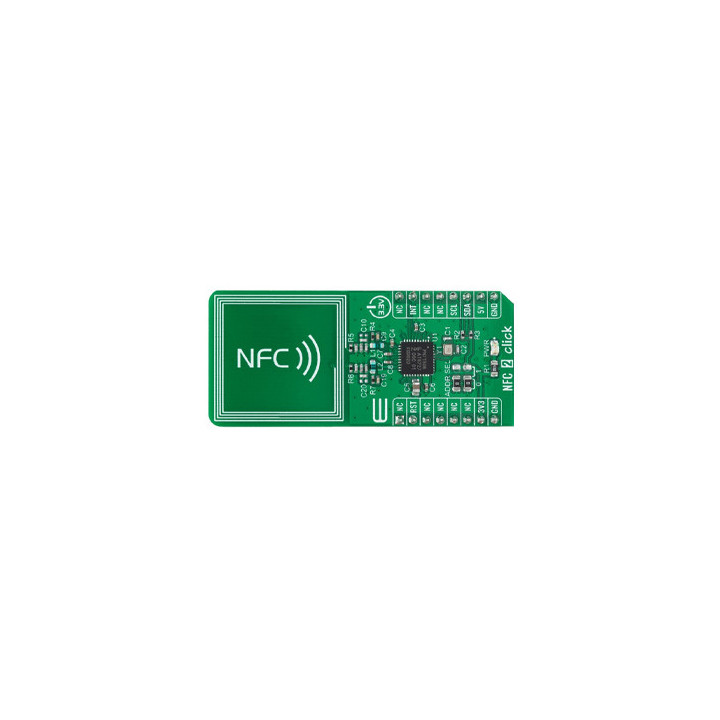

Transceiver NFC 2 Click - PN7150

Le module transceiver NFC 2 Click est basé sur la solution NFC complète haute performance PN7150 avec micrologiciel intégré et interface I2C conçue pour la communication sans contact à 13,56 MHz de NXP USA Inc.

Le PN7150 intègre un cœur de microcontrôleur ARM Cortex-M0 chargé avec le micrologiciel intégré et fournit un cycle d'intégration et de validation facile car toutes les contraintes en temps réel NFC, les protocoles et la découverte de périphériques sont pris en charge en interne. L'hôte peut configurer le PN7150 pour notifier la détection d'une carte ou d'un pair et commencer à communiquer avec eux.

La puce de microcontrôleur de base du PN7150 peut fonctionner sans horloge externe (basée sur un oscillateur interne). Cependant, les exigences de précision de la porteuse de champ RF de 13,56 MHz ne sont pas compatibles avec l'utilisation d'un oscillateur interne. C'est pourquoi le PN7150 dispose d'un oscillateur à quartz externe connecté à ses broches XTAL.

Il dispose également de quatre états d'alimentation: Moniteur, Arrêt dur (HPD), Veille et Actif. Au niveau de l'application, le PN7150 basculera en permanence entre différents états d'alimentation pour optimiser la consommation de courant. Le PN7150 est conçu pour permettre au contrôleur hôte d'avoir un contrôle total sur son fonctionnement, donc sur la consommation électrique de la solution NFC basée sur le PN7150 et sur la possibilité de restreindre certaines parties de la fonctionnalité PN7150.

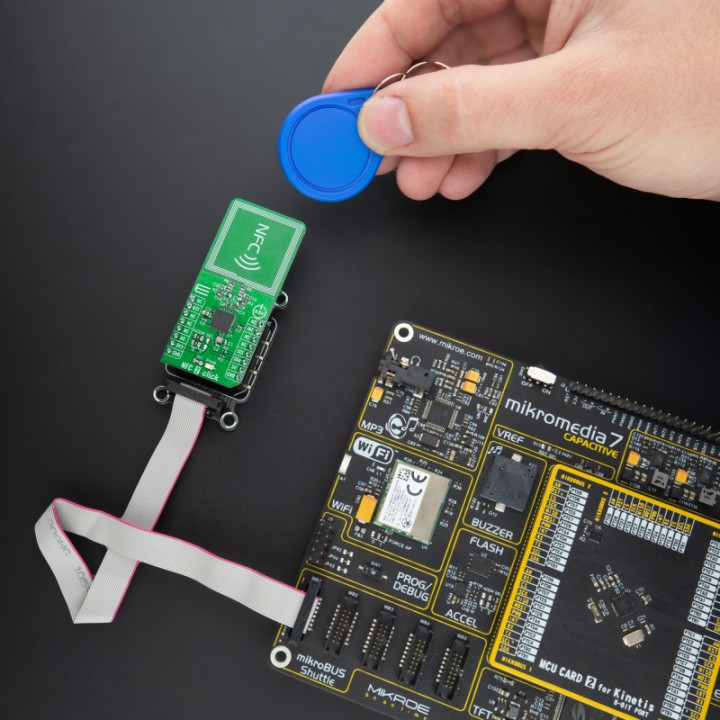

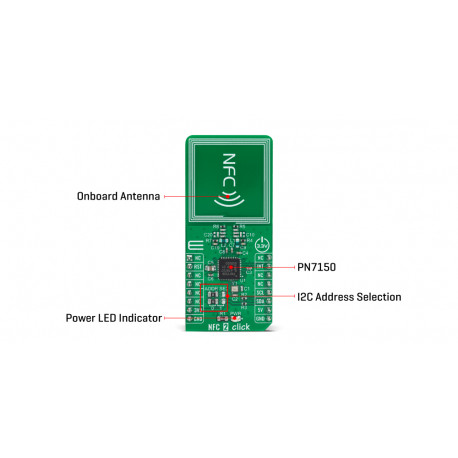

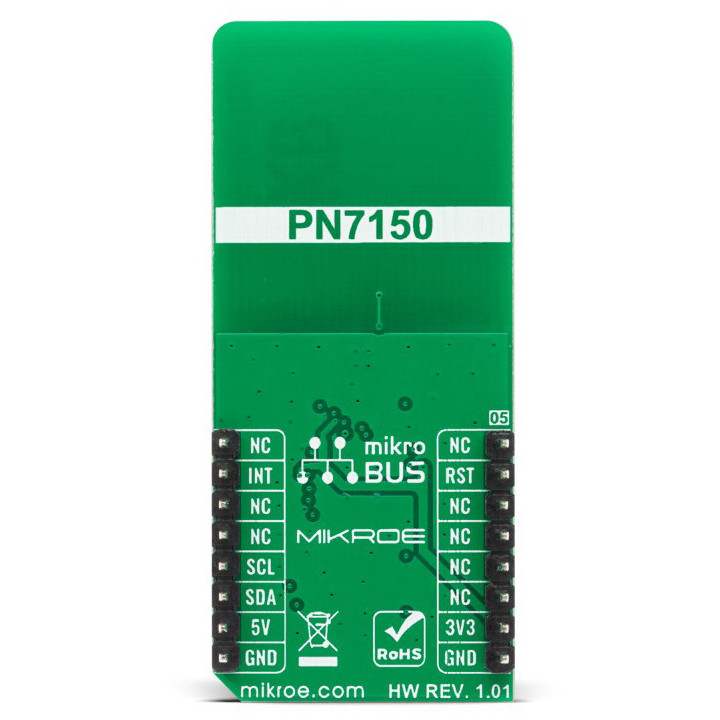

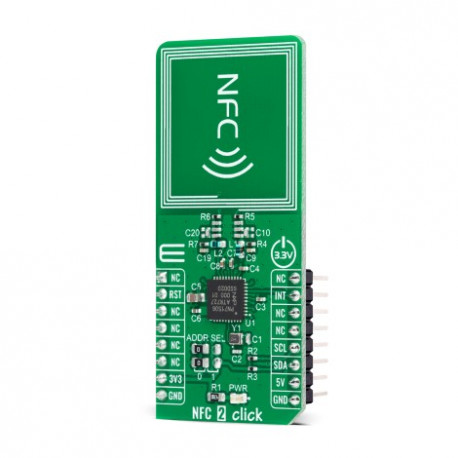

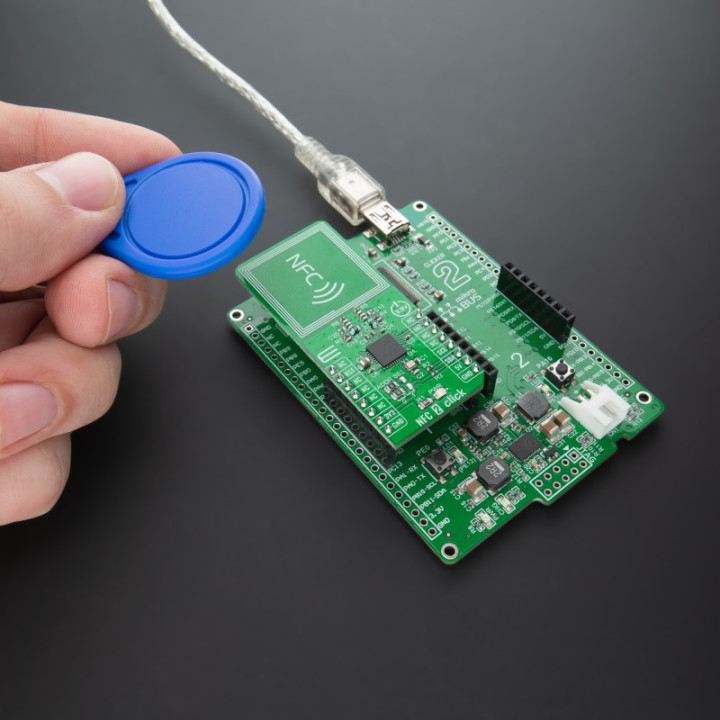

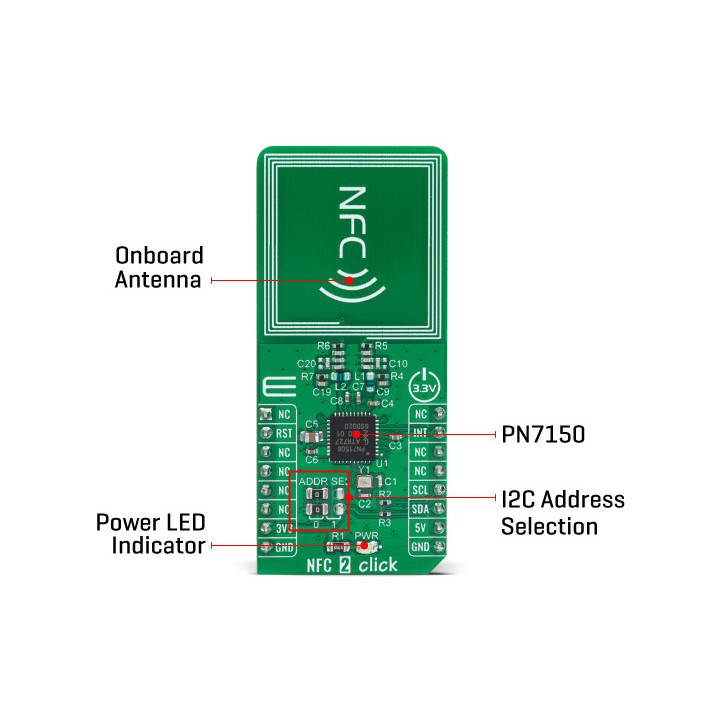

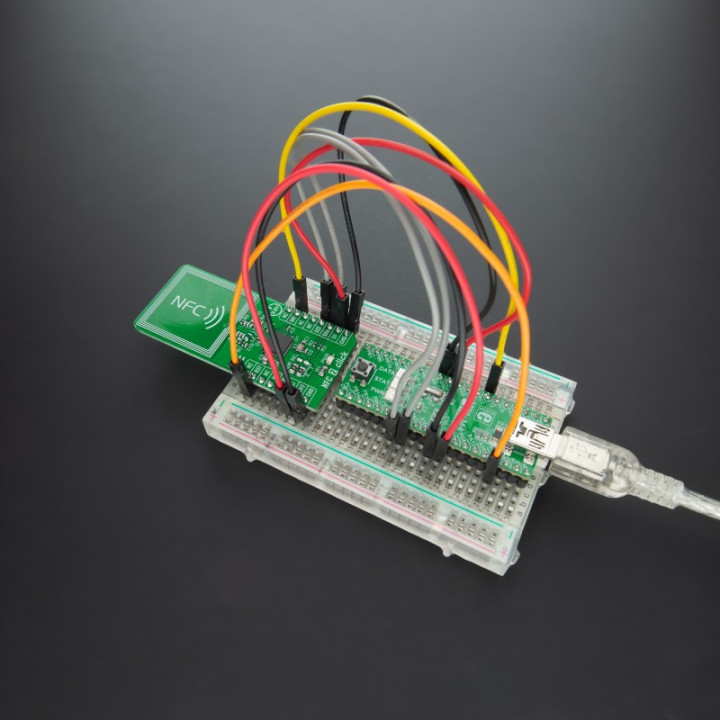

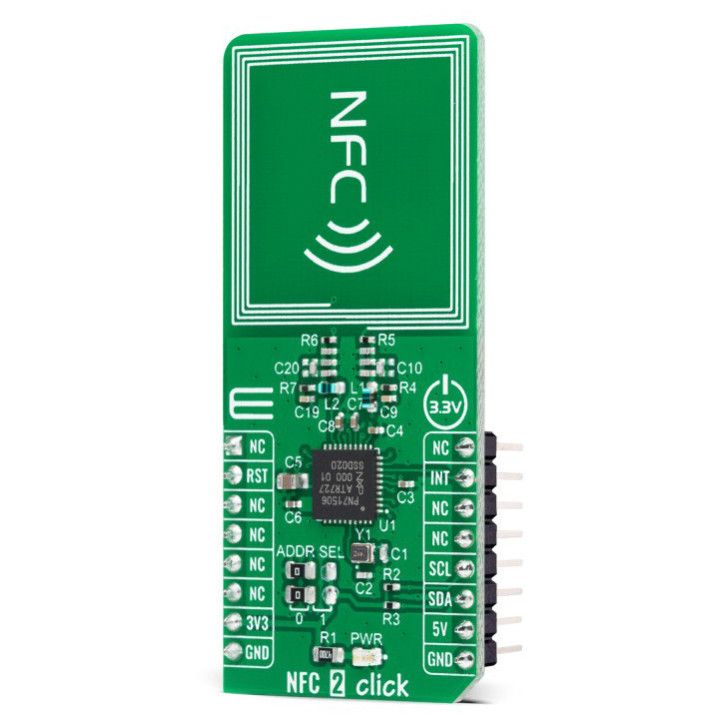

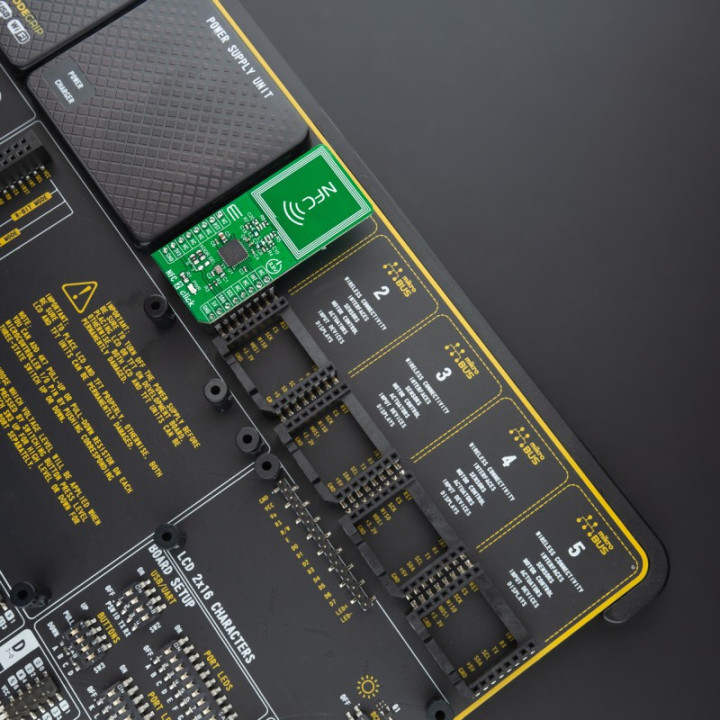

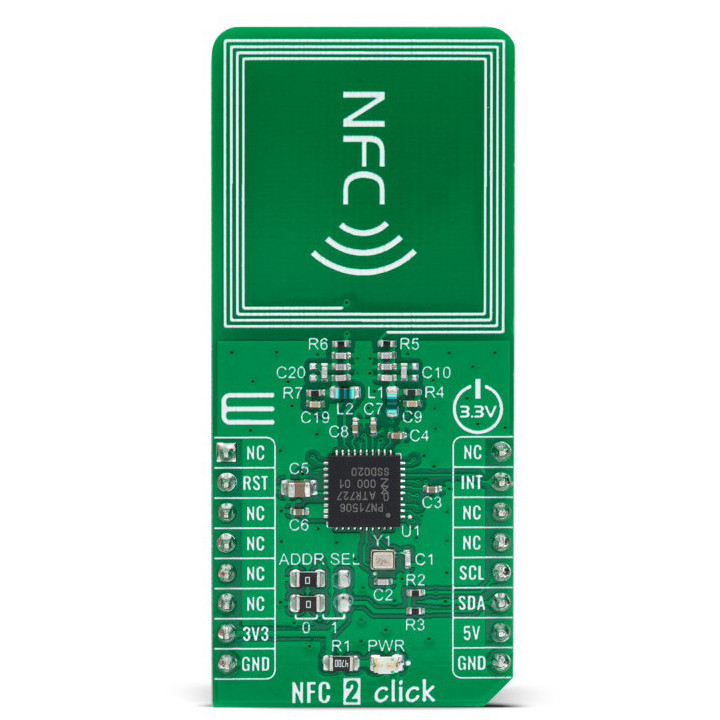

NFC 2 Click communique avec le MCU à l'aide de l'interface standard I2C 2 fils avec une fréquence d'horloge jusqu'à 100 kHz en standard, jusqu'à 400 kHz en mode rapide et jusqu'à 3,4 MHz en mode haute vitesse. Le PN7150 permet également le choix du bit le moins significatif (LSB) de son adresse esclave I2C en positionnant les cavaliers SMD étiquetés ADDR SEL à une position appropriée marquée de 0 et 1. Pour activer et assurer le contrôle du flux de données entre le PN7150 et le contrôleur hôte, de plus, une ligne d'interruption dédiée étiquetée INT est fournie que l'état actif est programmable. Il contient également la fonction de réinitialisation et l'antenne RF qui est utilisée pour communiquer via RF avec une étiquette (carte) et un lecteur / enregistreur ou un appareil homologue.

Le module s'alimente en 3,3 V ou 5 V.







Les modules Click Board sont idéalement conçus pour l'évaluation, l'apprentissage, le prototypage, les études ainsi que les développements divers. Consultez ce lien pour une description complète de ces derniers.

Du code source pour les modules Click™ Board !
Disposer d'une solution matérielle pour développer c'est bien... mais disposer du code source associé pour faciliter une intégration au sein de son application... c'est mieux ! C'est ce que vous propose mikroelektronika (le fabricant des modules Click Board) par l'intermédiaire d'un site Internet dédié à cet usage. Connectez vous sur le www.libstock.com pour accélérer la mise en oeuvre des modules "Click Board".
