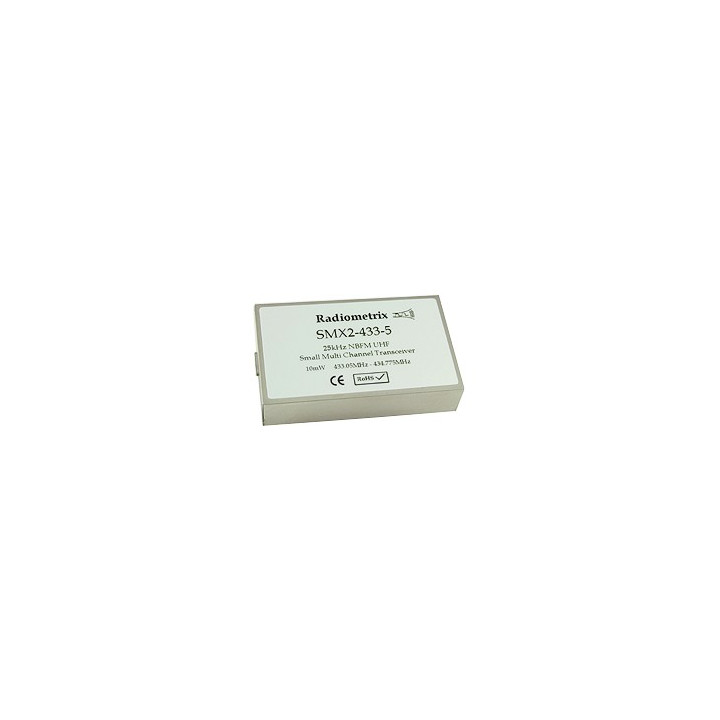

Transceiver FM synthétisé SMX24335 128 canaux 5 Kbps 500m

Ce dernier est très recherché de par sont excellente portée qui vous permettra de l'utiliser au sein de très nombreuses applications.

L'étage d'émission et de réception du module "SMX2-433-5" est géré par un synthétiseur stabilisé par un PLL. L'entrée "TXD" de la partie émettrice accepte à la fois les données numériques (0 - 1) ainsi que les signaux analogiques.





La sélection des fréquences d’émission peut se faire:

- En mode parallèle (afin de sélectionner 8 fréquences au choix).
  La sélection s'effectue alors au moyen de 3 entrées tout-ou-rien (via un interupteur-dil ou un
  microcontrôleur externe par exemple).

- En mode série par le biais de commandes très simples à lui envoyer sous la forme d’un signal série
  externe via un PC (signal  série à 1200 bds / 8 bits / 1 bit de start / 1 bit de stop / Niveau RS232).
  Ces commandes (se présentant sous la forme de suite de caractères ASCII) permettent de reprogram-
  mer la table des 128 fréquences et de sélectionner celles que l’on souhaite utiliser.

Lorsque l'entrée parallèle est utilisée pour la sélection des fréquences, il est possible de transmettre directement des données via une liaison série à 1200 Bds (sans avoir recours à un codage de type Manchester). Il est à noter toutefois que du fait que le module n'effectue aucun traitement sur les données envoyées/reçues, il conviendra bien évidemment de réaliser des contrôles d'erreur via votre microcontrôleur pour vous assurer que les informations ont été correctement transmises.

Ce module devra être associé à un circuit intégré de codage ou à un microcontrôleur effectuant un codage de type Manchester, PCM ou autre et respectant les temps les rapports cycliques d'émission en vigueur pour cette bande (ce circuit n'est pas livré).

Bénéficiant d'un blindage "métallique" et d'une large plage d'alimentation, ce module suit les normes EMC EN 301 489-3 et EN 300-220-3.


Applications
- Télécommandes radio
- Systèmes de sécurité sans fil
- Systèmes de contrôle de process à distance
- Dispositifs de sécurité pour travailleurs isolés
- Télécommandes professionnelles industrielles


Caractéristiques étage d'émission:



Caractéristiques étage de réception:





L'entrée "TXD" vous permettra de neutraliser l'étage "HF" afin de limiter la consommation de l'émetteur lorsque ce dernier n'a pas lieu d'être utilisé. Cette même entrée pourra être mise à contribution pour utiliser l'émetteur en mode pulsé (en le faisant émettre par intermittance).


La sortie "RSSI" délivre une tension analogique dont la valeur permet d'avoir une indication sur le niveau de réception (force du signal). Cette sortie pourra avantageusement être mise à profit pour pouvoir par exemple effectuer des tests de réception ou de positionnement d'antenne ou réaliser un dispositif de détection de porteuse permettant d'améliorer le fonctionnement et les performances de votre application.


La broche RF est destinée à recevoir une antenne externe (non livrée) de type hélicoïdale, "loop" (imprimée sur votre circuit) ou mono-brin. Cette antenne pourra être réalisée par vos soins (en suivant les indications données dans la notice des modules) ou pour de meilleurs résultats achetée prête à l'emploi (nous proposons à ce titre une gamme complète dans la colonne de droite).





 Dans des conditions standards d'exploitation et suivant les antennes utilisées, un couple de modules "TR2M-433-5" vous permettra d'atteindre une portée de l'ordre de 500 m à vue sans obstacle en terrain dégagé (voir jusqu'à 800 m dans les meilleurs conditions !).




Exemple d'interfaçage avec un microcontrôleur et de connexion à un PC pour la configuration des fréquences.
