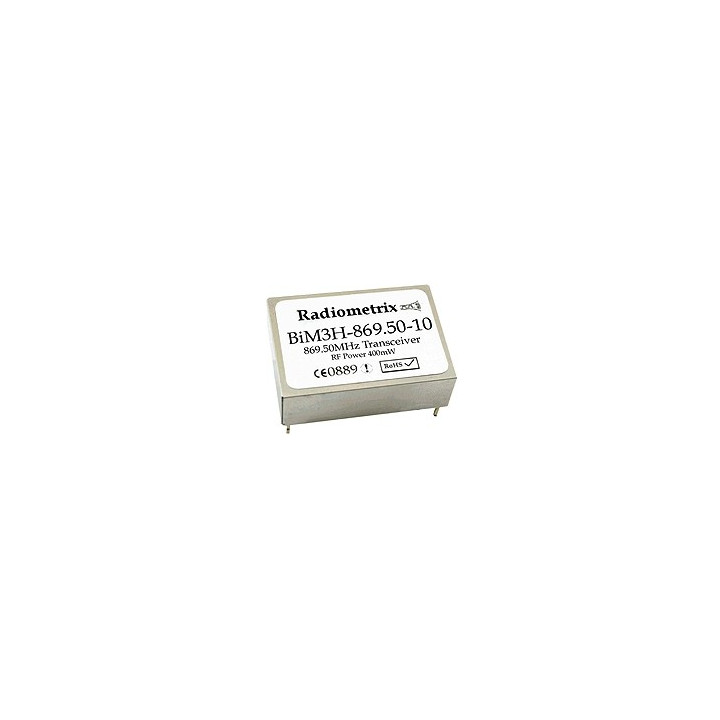

Transceiver RADIOM033 869 MHz - Portée 3 Km

Ce module hybride est un transceiver radiofréquence "FM" (modulation de fréquence) large bande doté d'une puissance de 400 mW qui le rend spécialement adapté pour la réalisation de dispositifs de transmission bi-directionnel longue portée.


Ce modèle est également apprécié pour les applications devant être exploitées en présence d'obstacles ou de perturbations importantes. Economique et performant, bénéficiant d'une consommation réduite en regard avec sa puissance, le "BIM3H-869" est stabilisé par un étage PLL contrôlé par un quartz. Il dispo-
se d'une entrée "DATA" acceptant à la fois les données numériques (0 - 1) ainsi que les signaux analogiques.





Bénéficiant d'un blindage "métallique", il est conçu pour répondre aux normes EMC EN 301 489-3 et EN 300-220-3 et devra être associé à un circuit intégré de codage/décodage ou à un microcontrôleur effectuant un codage/décodage de type Manchester, PCM ou autre en vous assurant impérativement (pour rester en accord avec la règlementation) que le microcontrôleur ou que le codeur en question genère un rapport cyclique d'émission < 10 % du temps (duty cycle restriction).


Applications
- Télécommandes radio
- Systèmes de sécurité sans fil
- Systèmes de contrôle de process à distance
- Dispositifs de sécurité pour travailleurs isolés
- Télécommandes professionnelles industrielles


Caractéristiques étage d'émission:



Caractéristiques étage de réception:





Les entrées "TX SELECT" et "RX SELECT" vous permettrons de sélectionner tantôt l'étage "HF" d'émission ou tantôt l'étage de réception (ou ni l'un, ni l'autre afin de limiter la consommation du module).





La sortie "RSSI" délivre une tension analogique dont la valeur permet d'avoir une indication sur le niveau de réception (force du signal). Cette sortie pourra avantageusement être mise à profit pour pouvoir par exemple effectuer des tests de réception ou de positionnement d'antenne ou réaliser un dispositif de détection de porteuse permettant d'améliorer le fonctionnement et les performances de votre application.


A noter qu'il est également possible (si nécessaire) d'obtenir des versions spéciales des modules "BiM3B-869" sur lesquels la sortie RSSI est remplacée par une sortie CD (Carrier Detect) - Consultez-nous.


La broche 2 (Antenna) est destinée à recevoir une antenne externe (non livrée) de type raccourcie à la base ou mono-brin. Cette antenne pourra être réalisée par vos soins (en suivant les indications données dans la notice des modules) ou pour de meilleurs résultats achetée prête à l'emploi (nous proposons à ce titre une gamme complète dans la colonne de droite).





Dans des conditions standards d'exploitation et suivant le type d'antenne utilisée un couple de modules transceivers "BiM3B-869" (version 869.85 MHz) vous permettra d'atteindre une portée de l'ordre de 300 m à vue sans obstacle en terrain dégagé.


A noter que nous proposons également si nécessaire 2 kits d'évaluation optionnels qui permettent de tester et d'évaluer rapidement et simplement ces modules hybrides.
