Touches et glissière sensitives Grove 101020552

Ce module Grove de chez Seeed Studio intègre 2 touches ainsi qu'une glissière à 5 zones tactiles (sensitives) avec Leds d'états que vous pourrez raccorder depuis l'interface I2C d'un Arduino® ou compatible, Raspberry ou tout autres microcontrôleurs (non livrés).

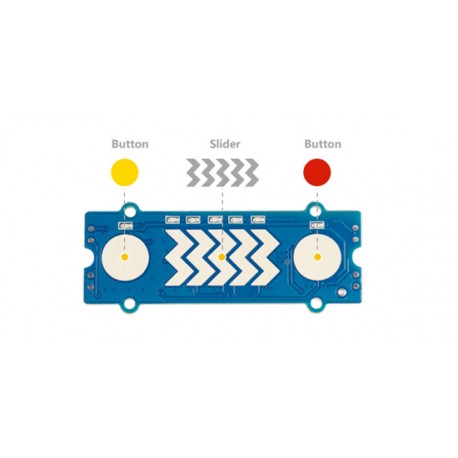

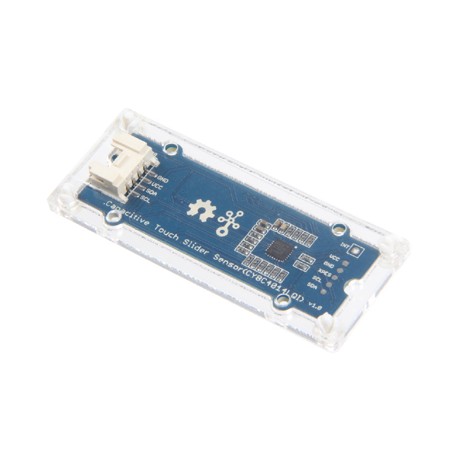

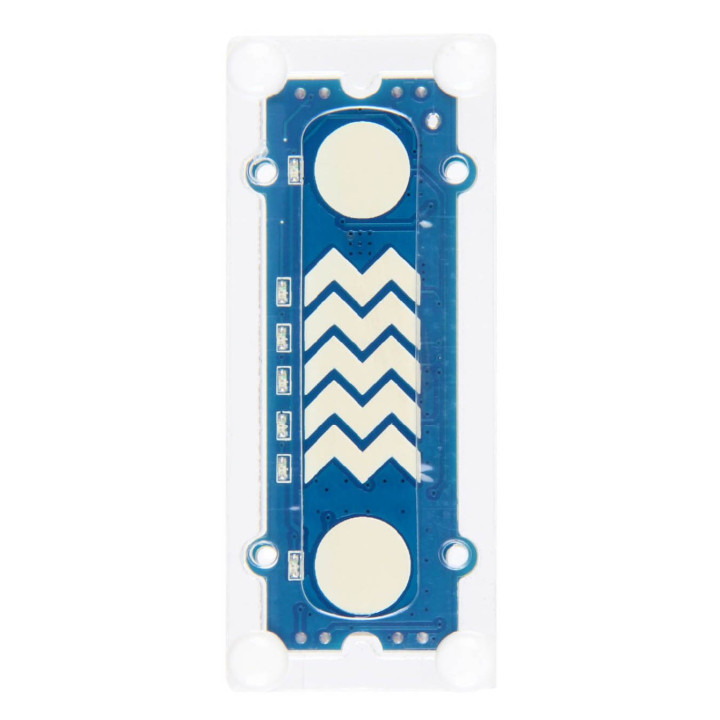

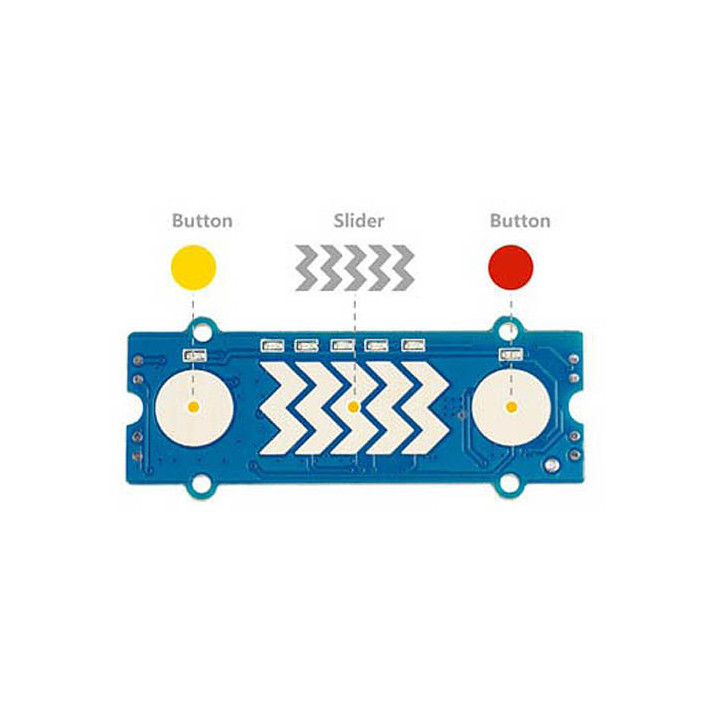

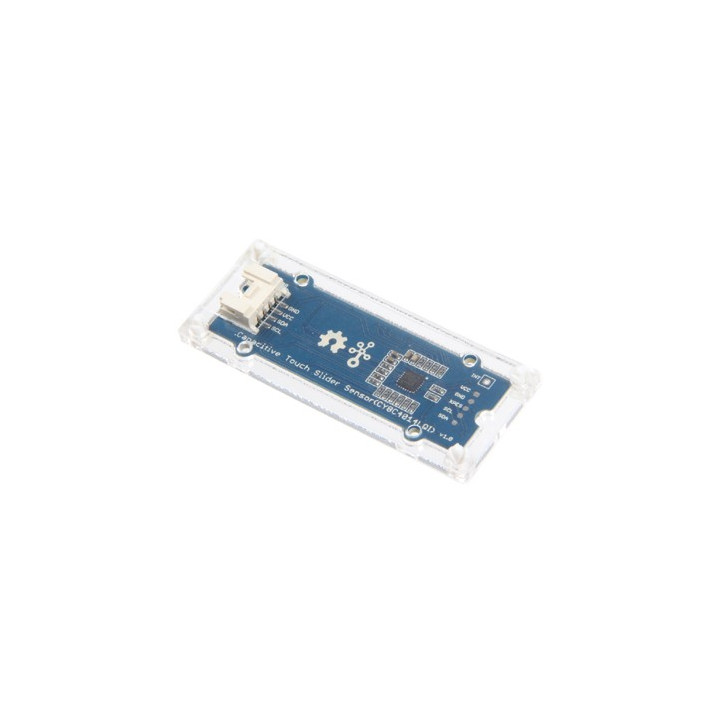

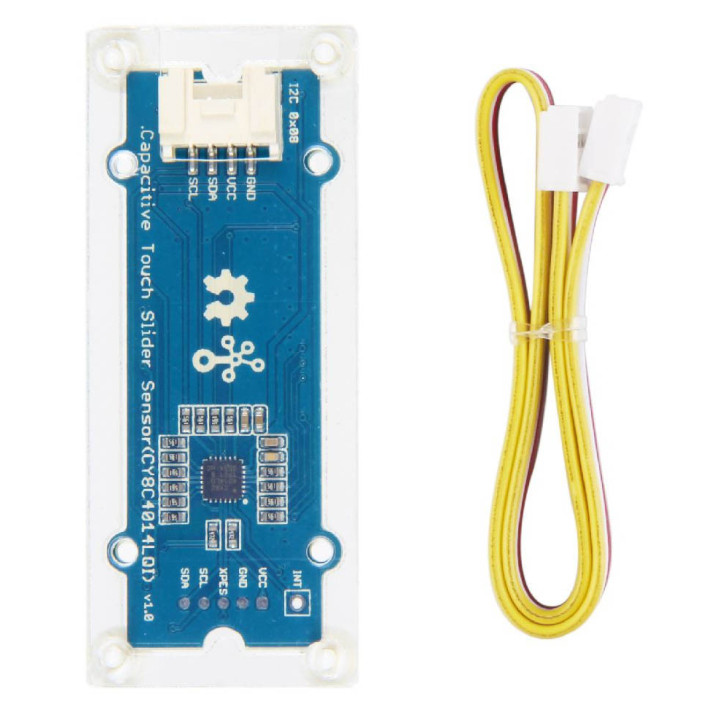

Idéalement conçu pour réaliser des applications de commandes, contrôles, réglages, etc... ce module au format Grove basé sur un microcontrôleur 32-bits ARM Cortex-M0 (CY8C4014LQI) intègre un capteur capacitif dont 2 "boutons" ainsi qu'une glissières à 5 segments sont accessibles en sérigraphie (sensitive) directement sur le circuit imprimé de la face avant du module (une coque de protection en acrylique livrée permet de s'affranchir de toutes détections intempestives par un appui sur la face arrière lors de la manipulation du module). Chaque "touche" capacitive dispose également d'une led d'état.

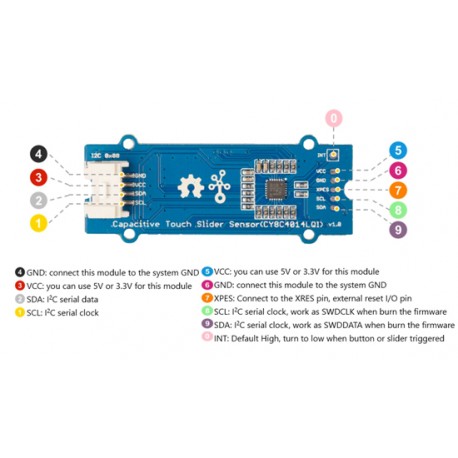

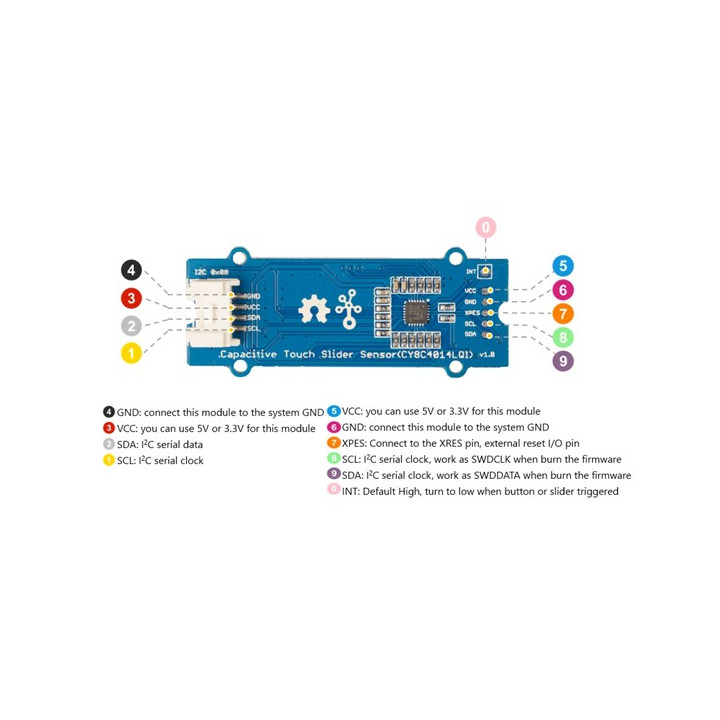

Le module s'interface au travers d'un bus I2C sur un Arduino® ou compatible (non livrés), dont vous trouverez des exemples de programme et librairie en téléchargement.


Exemple de raccordement (la platine Base Shield, compatible Arduino et câble USB ne sont pas livrés avec le module)


Fonctionnant aussi bien en 3,3V que 5V il vous sera également possible d'utiliser ce module sur un Rasbperry Pi ou tout autres microcontrôleurs (non livrés) équipés d'une interface I2C.

Pour faciliter le raccordement vous pourrez utiliser des platines Shield intermédiaire (proposées en option).

Le module sera destiné à être raccordé à ces platines via un cordon livré.

Caractéristiques:

• Alimentation: 3,3Vcc ou 5Vcc
• MCU 32-bits ARM Cortex-M0 @ 16 MHz (CY8C4014LQI)
• 2 boutons + glissière 5 segments sensitifs
• 7 leds d'état
• Interface I2C (adresse par défaut 0x08)

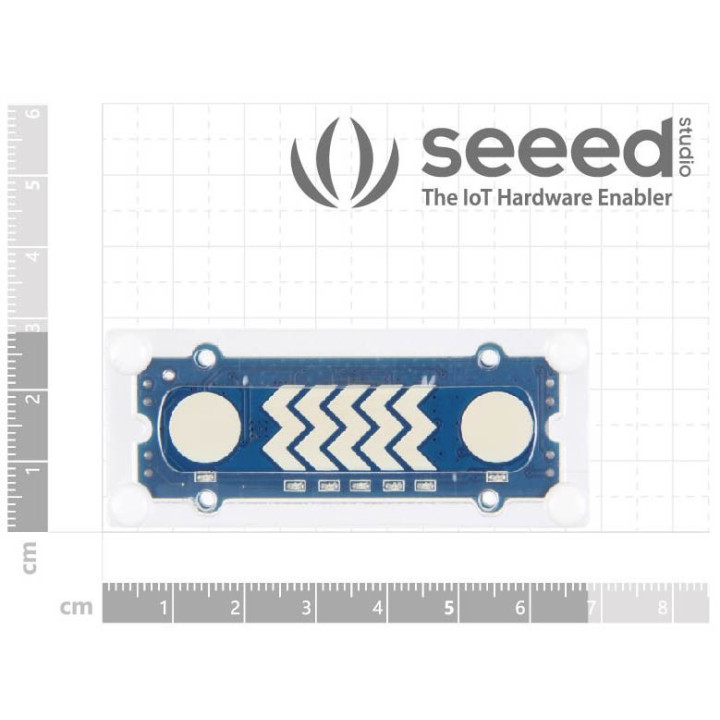

• Dimensions: 60 x 20 x 6 mm
• Poids: 8,2 g
