Module Thermostat 5 Click avec capteur NTC et sortie relais

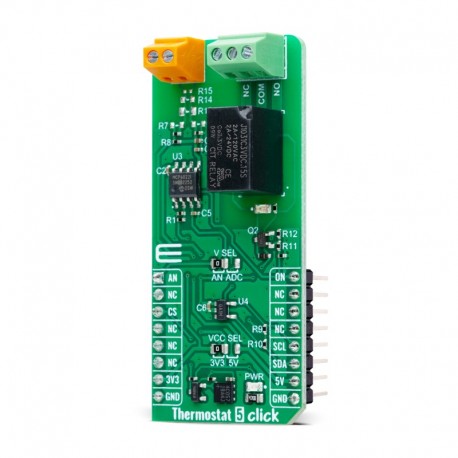

Le Thermostat 5 Click est une petite carte compacte conçue pour la surveillance et le contrôle précis de la température des appareils externes. Cette carte comprend un amplificateur opérationnel MCP6022 ainsi qu'un convertisseur A/N MCP3221, issus du Fabricant Microchip  garantissant un traitement précis du signal. La carte comprend un bornier destiné à recevoir un capteur NTC ainsi qu'un relais SPDT J1031C3VDC.15S et une led d'état. Le relais peu commuter tensions max. de 24 Vcc / 2 A. Capable de fonctionner avec des niveaux logiques de 3,3 V ou 5 V, la carte Thermostat 5 Click pourra être idéalement pilotée par un microcontrôleur externe pour la réalisation de systèmes d'automatisation, de systèmes CVC et autres applications sensibles à la température nécessitant des solutions de contrôle fiables et flexibles.

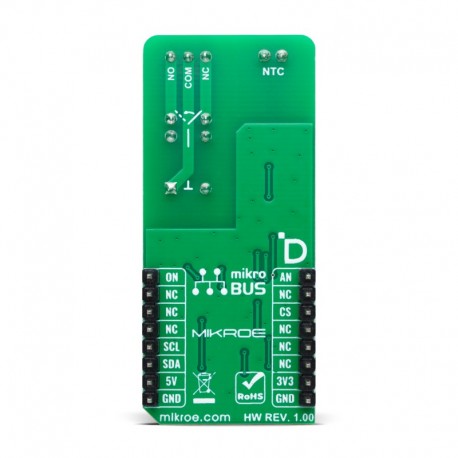

La carte est entièrement compatible avec les supports au format mikroBUS™ et peut être utilisé sur n'importe quel système hôte prenant en charge la norme mikroBUS™. La carte est compatible avec les bibliothèques open source mikroSDK , offrant une flexibilité inégalée pour l'évaluation et la personnalisation.

Comment fonctionne la carte Thermostat 5 Click ?

Le signal généré par la thermistance est d'abord traité par le MCP6022, un amplificateur opérationnel d'entrée/sortie rail-to-rail de Microchip qui amplifie le signal de la thermistance, garantissant une précision et une fiabilité élevées dans la surveillance de la température. Selon le mode de traitement sélectionné, le signal amplifié pourra être ensuite dirigé vers une entrée de conversion analogique/numérique d'un microcontrôleur hôte externe afin que ce dernier puisse analyser la tension du capteur et décider si nécessaire d'actionner le relais de la carte.



Il est également possible de traiter le signal analogique issu du capteur par un convertisseur A/N MCP3221 intégré à la carte. Ce convertisseur de résolution 12 bits de Microchip fournit une sortie numérique précise, qui pourra être transmise à un microcontrôleur externe via une interface compatible I2C afin que ce dernier puisse une nouvelle fois décider si nécessaire d'actionner le relais de la carte.


Caractéristiques:

• Sortie du capteur : Analogique ou numérique (via interface I2C)
• Tension d'entrée: 3,3 V / 5V
• Dimensions: 57,15 x 25,4 mm
