Testeur de transistors (pour Analog Discovery 2)

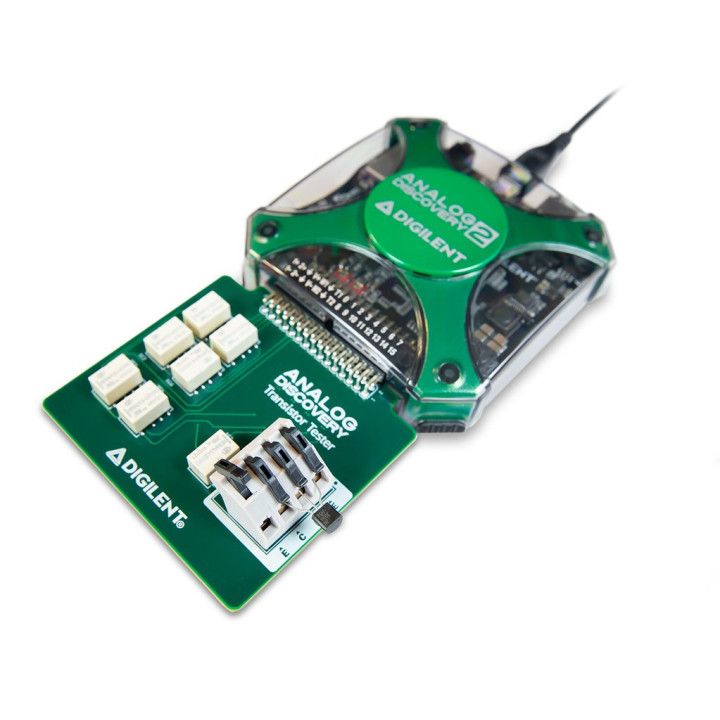

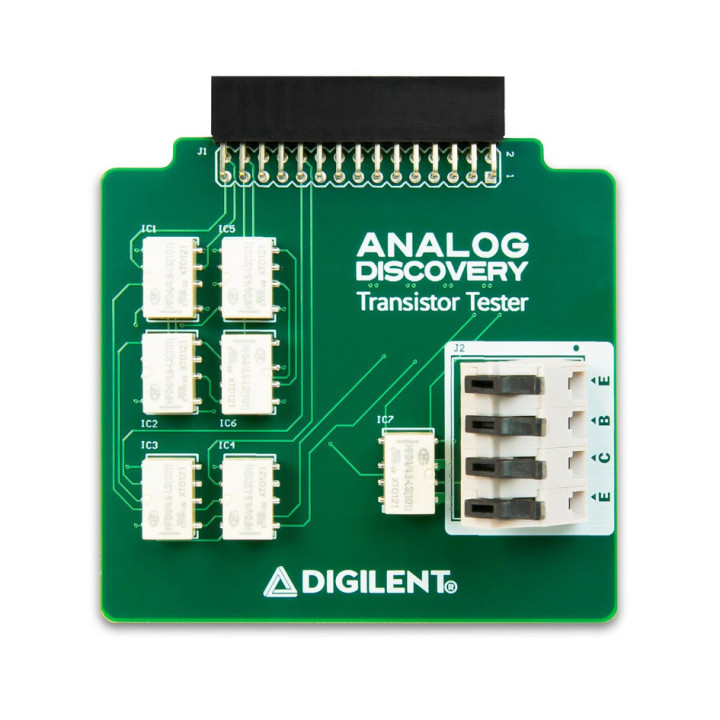

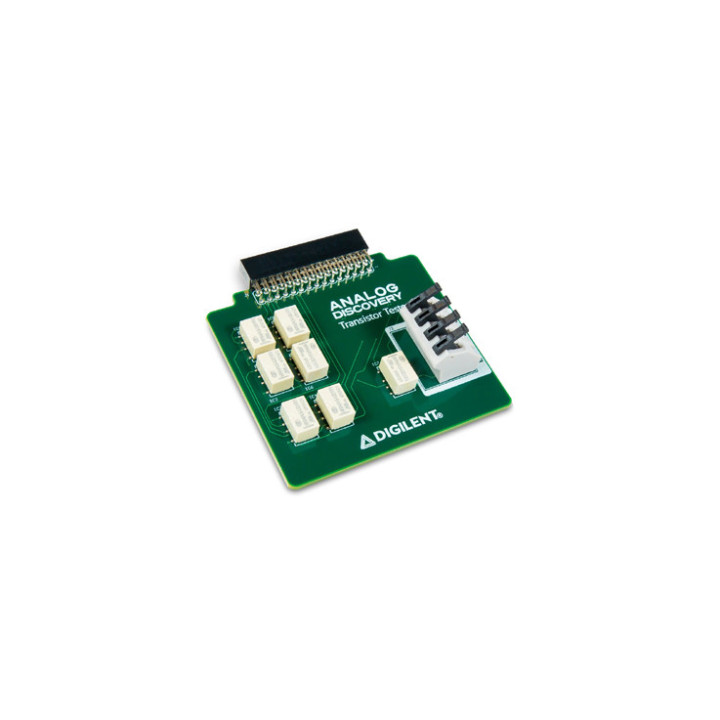

Une fois raccordé au boitier Analog Discovery 2 (non livré), l'ensemble se transforme en un instrument traceur de courbe traditionnel. La platine est équipée d'un connecteur femelle 2x15 qui peut être branché directement sur le boitier Analog Discovery 2.

Les transistors pourront être connectés à la platine à l'aide de borniers.

L'instrument traceur de courbe de WaveForms permet au boitier Analog Discovery 2 de dessiner les courbes caractéristiques de composants courants tels que les diodes, les transistors NPN et PNP, et les FET de type P et N. Cependant, contrairement aux instruments traceurs de courbes traditionnels, WaveForms fonctionne sur un ordinateur, fournissant facilement des mesures, des curseurs et des captures d'écran qui peuvent être prises en cliquant sur un bouton. C'est extrêmement pratique pour les rapports de laboratoire et beaucoup plus précis qu'une photo d'un écran.


Caractéristiques

• Fonctionne avec les diodes, les transistors NPN et PNP et des FET de type P et N
• Connecteur J2 pour connexions E / C / B / E
• Résistance interne 10 kΩ pour Rb
• Résistance interne 100 Ω pour Rc
• Compatible avec le boitier Analog Discovery 2 et l'ancien boitier Analog Discovery
• Connecteur Analog Discovery 2 (2 × 15)


Liens Démo / Projets

• Commencer
• Utilisation du traceur de courbes WaveForms

Contenu livré

• 1 platine testeur de transistor (le boitier Analog Discovery 2 n'est pas inclus)



Liens et références

• Fabricant: Digilent Inc.
• Nom de l'article du fabricant: Testeur de transistors pour la découverte analogique: permet le traçage de courbe caractéristique pour les diodes et les transistors


Ressources

• Page produit et fiche technique chez Digilent Inc.
• Forum d'assistance de Digilent Inc.


Blog



Apprenez à exploiter la platine testeur de transitors pour faire des mesures comparatives sur des BJT et MOSFET
