Starter kit microcontrôleurs EASY24 avec support PIC24 dsPIC33

Ce dernier se compose d'une platine d'expérimentation extrêmement bien dimensionnée (26,5 x 22 cm) associée à une suite logiciel très complète.

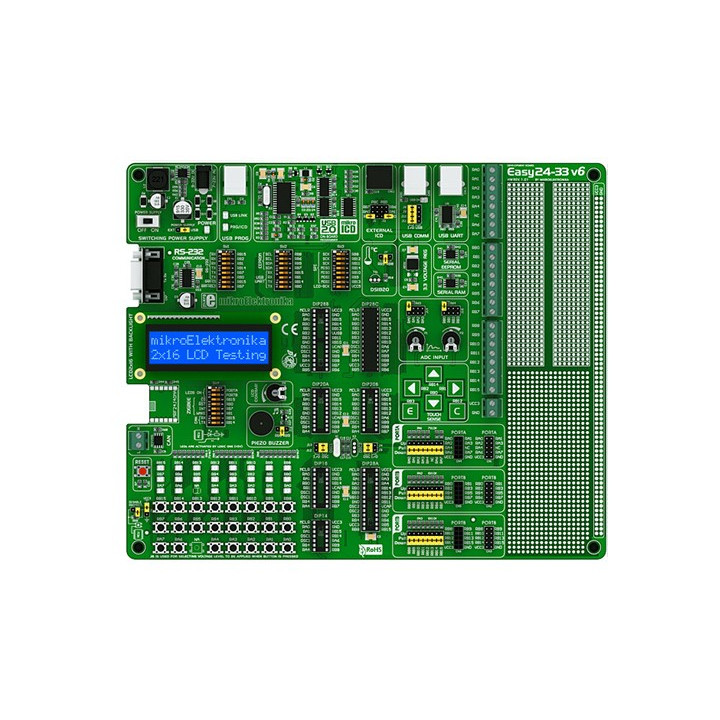

La platine "Easy24-33 V6"
Pouvant être alimentée directement depuis votre compatible PC ou via une source externe, la platine "Easy24-33 V6" dispose de 7 supports capables de recevoir des microcontrôleurs PIC24 / dsPIC33 au format 14, 18,20 ou 28 broches. Cette dernière est livrée de base avec un microcontrôleur PIC24F16KA102.





Elle intègre une multitude de périphériques facilitant l'étude et le développement: leds, boutons-poussoirs, liaison USB <> RS232, connecteurs USB (pour les PIC24 / dsPIC capables de gérer ce type de communication), emplacement pour afficheurs et capteurs de température optionnels, interface CAN, potentiomètres sur entrées "ADC", mémoire RAM série, mémoire EEPROM série, touches capacitives, zone de développement pastillée, borniers à vis pour raccordement rapide, etc... ..



Encore et toujours plus de microcontrôleurs gérés
La platine "Easy24-33 V6" est capable de gérer de très nombreux processeurs PIC24 / dsPIC (la liste ci-dessous ne représente qu'une partie des microcontrôleurs supportés - Les références mentionnés ci-dessous sont donnés à titre indicatif - Consultez la documentation de la platine pour obtenir la liste complète à jour).

Famille dsPIC33FJ

La suite logicielle livrée

MikroProg Suite™
Le starter-kit "Easy24-33 V6" est livré avec un DVD comprenant le logiciel de gestion du programmateur USB de la carte. Ce logiciel (appelé MikroProg Suite™) dispose de nombreuses fonctions usuelles: programmation, lecture, vérification, test de virginité, protection, édition...







Compilateurs mikroelektronika
Le DVD contient également les versions de démo des compilateurs BASIC (MikroBASIC PRO), "C" (MikroC PRO) et "PASCAL" (MikroPASCAL PRO) pour microcontrôleurs PIC24 / dsPIC. Ces versions de démo (limitées à 2 Ko de code) vous permettront d’expérimenter la plupart des fonctionnalités de la carte. Les versions complètes des compilateurs peuvent être acquises en bas de page.





En plus des exemples de bases livrés avec le starter-kit "Easy24PIC7", vous avez à votre disposition un site spécialement dédié aux compilateurs mikroelektronika, sur lequel vous aurez la possibilité de télécharger les codes sources de centaines d'applications. Régulièrement remis à jour, ce site est une mine d'idées et une aide précieuse pour vos développements. Cliquez-ici pour accéder à LIBSTOCK.




Programmateur USB intégré
La platine "Easy24-33" intègre un puissant programmateur à connexion USB qui vous permettra de télécharger vos programmes (développés en assembleur ou avec n'importe quel compilateur pour PIC24 / dsPIC) dans le microcontrôleur que vous aurez inséré dans un des supports. La programmation se fait sans Bootloader, de telle sorte que vous puissiez placer un PIC24 / dsPIC33 "standard" sur la platine et procéder immédiatement à sa programmation.




Débugger intégré
Le programmateur USB intégré à la platine fait également office de débugger (à condition d’utiliser un compilateur mikroelektronika). Dès lors, vous pourrez développer comme un "PRO" en utilisant des points d’arrêt dans vos programmes et en exécutant ces derniers en mode pas à pas afin de pouvoir vérifier l’état de vos registres et variables sur l’écran de votre PC.

"Easy24-33"... un outil de développement évolutif !




La platine "Easy24-33 V6" dispose d'une multitude de connecteurs mâles HE10 permettant de donner accès aux différents ports d'entrées/ sorties des microcontrôleurs PIC.

Ces connecteurs vous permettent également d'enficher d'autres modules d'extension optionnels capables d'ajouter encore de nouvelles fonctions et possibilités à votre starter-kit: bus de communication RS485, système de communication sans fil, restitution de fichiers sonores MP3, possibilité de lecture/écriture sur carte mémoire SD™ ou CF™, capteurs divers, modules d'affichages, convertisseurs analogique/ numérique et numérique/analogique, etc, etc...

Les emplacements des connecteurs mâles HE10 vous permettront ainsi d'ajouter instantanément à votre starter-kit un module GPS, un module GSM, un module de communication IrDA, un module Bluetooth®, un module Wifi, une connexion Ethernet, un bus de communication CAN, un port RS485, un port RS232, un système de transmission de données par fibre optique, un capteur de lumière, un gyroscope, un accéléromètre, une boussole électronique, un capteur de température, un capteur capacitif, un capteur de pression, une horloge RTC, un système de mémorisation sur carte microSD™, un convertisseur 4-20 mA, un convertisseur "N/A", un convertisseur "A/N", un potentiomètre numérique, un module de reconnaissance vocal, un module de restitution de fichiers sonores ".MP3", des relais, un joystick, un module de commande pour moteur "cc" ou pour moteur pas-à-pas, une matrice à Led, un système d'incrustation vidéo, un bargraph à Leds, etc...


Encore et toujours plus d'options !
Nous proposons également en option dans la colonne de droite un bloc d'alimentation, un capteur de température DS18S20, un afficheur LCD alphanumérique 2 x16 caractères, un câble de liaison série (si vous voulez exploiter le port RS-232 de la platine), un module de communication 2,4 GHz, etc...


Contenu livré avec le starter-kit "Easy24-33 V6"
- 1 platine (avec un PIC24F16KA102) - sans afficheur LCD, ni dalle tactile, ni capteur DS1820, ni câble série
- 1 DVD intégrant la notice (en Anglais) et la suite logiciel
- 1 câble de liaison USB (pour le programmateur intégré)
