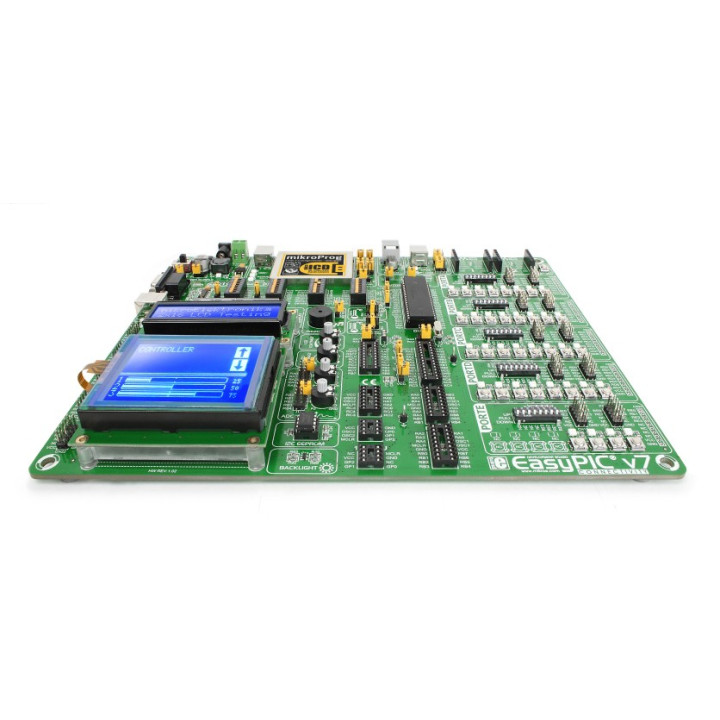

Starter kit Mikroelektronika EasyPIC7 pour microcontrôleurs PIC

Ce dernier se compose d'une platine d'expérimentation extrêmement bien dimensionnée (26,5 x 22 cm) associée à une suite logiciel très complète.


La platine "EasyPIC7"
Pouvant être alimentée directement depuis votre compatible PC ou via une source externe, la platine "EasyPIC7" dispose de 8 supports capables de recevoir des microcontrôleurs PIC® au format 8, 14, 18, 20, 28 ou 40 broches. Un dispositif de régulation intégré vous permettra d'utiliser au choix des microcontrôleurs pouvant être alimentés sous une tension de 3,3 V ou de 5 V.

La platine intègre une multitude de périphériques facilitant l'étude et le développement: leds, boutons-poussoirs, liaison RS232, connecteurs USB (pour les PIC capables de gérer ce type de communication), ports d'extension, emplacement pour afficheurs et capteurs de température optionnels, etc...






La platine est livrée de base avec un microcontrôleur de type PIC18F45K22. Pouvant être cadensé jusqu'à 64 MHz, ce microcontrôleur dispose de 32 Ko de mémoire programme "Flash", de 1536 octets de mémoire RAM, de 256 octets de mémoire EEPROM, de 35 ports d'entrées/sorties (dont 28 utilisables en canaux de conversion "analogique/ numérique" avec une résolution de 10 bits), de 7 timers, de différentes fonctions de gestion de signaux PWM, d'un port de communication série, d'un port de communication SPI™, d'un port de communication I2C™, etc...




Plus de 350 microcontrôleurs PIC gérés
La platine "EasyPIC7" est à ce jour capable de gérer près de 350 PIC différents (la liste ci-dessous ne représente qu'une partie des PIC supportés - Les PIC mentionnés ci-dessous sont donnés à titre indicatif

- Consultez la documentation de la platine pour obtenir la liste complète à jour).



Liste des microcontrôleurs supportés (famille PIC10 et PIC12)

PIC10F200 PIC10F202 PIC10F204 PIC10F206 PIC10F220 PIC10F222 PIC12F508 PIC12F509
PIC12F510 PIC12F609 PIC12F615 PIC12F629 PIC12F635 PIC12F675 PIC12F683
PIC12HV609 PIC12HV615



Liste des microcontrôleurs supportés (famille PIC16)

PIC16F505 PIC16F506 PIC16F526 PIC16F54 PIC16F57 PIC16F59 PIC16F610 PIC16F616
PIC16F627 PIC16F627A PIC16F628 PIC16F628A PIC16F630 PIC16F631 PIC16F636
PIC16F648A PIC16F676 PIC16F677 PIC16F684 PIC16F685 PIC16F687 PIC16F688
PIC16F689 PIC16F690 PIC16F716 PIC16F72 PIC16F722 PIC16F723 PIC16F724 PIC16F726
PIC16F727 PIC16F73 PIC16F737 PIC16F74 PIC16F747 PIC16F76 PIC16F767 PIC16F77
PIC16F777 PIC16F785 PIC16F818 PIC16F819 PIC16F83 PIC16F84 PIC16F84A PIC16F87
PIC16F870 PIC16F871 PIC16F872 PIC16F873 PIC16F873A PIC16F874 PIC16F874A
PIC16F876 PIC16F876A PIC16F877 PIC16F877A PIC16F88 PIC16F882 PIC16F883
PIC16F884 PIC16F886 PIC16F887 PIC16F913 PIC16F914 PIC16F916 PIC16F917
PIC16F946 PIC16HV610 PIC16HV616 PIC16HV785

Liste des microcontrôleurs supportés (famille PIC18)

PIC18F1220 PIC18F1230 PIC18F1320 PIC18F1330 PIC18F2220 PIC18F2221 PIC18F2320
PIC18F2321 PIC18F2331 PIC18F2410 PIC18F242 PIC18F2420 PIC18F2423 PIC18F2431
PIC18F2439 PIC18F2450 PIC18F2455 PIC18F2458 PIC18F248 PIC18F2480 PIC18F2510
PIC18F2515 PIC18F252 PIC18F2520 PIC18F2523 PIC18F2525 PIC18F2539 PIC18F2550
PIC18F2553 PIC18F258 PIC18F2580 PIC18F2585 PIC18F2610 PIC18F2620 PIC18F2680
PIC18F2682 PIC18F2685 PIC18F4220 PIC18F4221 PIC18F4320 PIC18F4321 PIC18F4331
PIC18F4410 PIC18F442 PIC18F4420 PIC18F4423 PIC18F4431 PIC18F4439 PIC18F4450
PIC18F4455 PIC18F4458 PIC18F448 PIC18F4480 PIC18F4510 PIC18F4515 PIC18F452
PIC18F4520 PIC18F4523 PIC18F4525 PIC18F4539 PIC18F4550 PIC18F4553 PIC18F458
PIC18F4580 PIC18F4585 PIC18F4610 PIC18F4620 PIC18F4680 PIC18F4682 PIC18F4685


La suite logicielle livrée

MikroProg Suite™
Le starter-kit "EasyPIC7" est livré avec un DVD comprenant le logiciel de gestion du programmateur USB de la carte. Ce logiciel (appelé MikroProg Suite™) dispose de nombreuses fonctions usuelles: programmation, lecture, vérification, test de virginité, protection, édition...







Compilateurs mikroelektronika
Le DVD contient également les versions de démo des compilateurs BASIC (MikroBASIC PRO), "C" (MikroC PRO) et "PASCAL" (MikroPASCAL PRO) pour microcontrôleurs PIC. Ces versions de démo (limitées à 2 Ko de code) vous permettront d’expérimenter la plupart des fonctionnalités de la carte. Les versions complètes des compilateurs peuvent être acquises en bas de page.




Nombreux exemples "clef en main"
Le starter-kit est livré avec de nombreux exemples de programmes réalisés avec les compilateurs mikroelktronika (certains exemples nécessites des modules d'extension optionnels):

- Affichage sur digit 7 segments à Leds en mode mltiplexé
- Conversion analogique/numérique avec affichage sur écran LCD
- Conversion analogique/numérique avec affichage sur Leds
- Conversion analogique/numérique avec envoi du résultat sur le port RS232
- Gestion du timer 0
- Mesure de durée
- Mesure de température via DS18S20 avec affichage sur écran LCD
- Mesure de température via DS18S20 avec envoi du résultat sur le port RS232
- Exemple de communication SPI™
- Exemple de communication CAN
- Exemple de communication I2C™
- Exemple de communication RS485
- Génération de sons
- Envoi/réception de données via le port RS232
- Envoi/réception de données via Ethernet
- Gestion des interruptions
- Affichage de textes sur écran LCD
- Pilotage des Leds de la platine
- Affichage de textes et de graphismes sur écran LCD graphique
- Envoi/réception de données avec codage Manchester
- Génération d'un signal sinusoïdal
- Pilotage bus d'exension via SPI™
- Gestion d'une dalle tactile
- Envoi/réception de données via Ethernet par contrôleur à commande SPI™
- Génération de temporisation via timer 0 / 1 / 2
- Gestion d'un clavier de PC type PS/2
- Pilotage horloge RTC type PCF8583
- Exemple de lecture/écriture sur carte mémoire CF™
- Pilotage écran graphique avec contrôleur T6963
- Etc, Etc...





En plus des exemples de bases livrés avec le starter-kit "EasyPIC7", vous avez à votre disposition un site spécialement dédié aux compilateurs mikroelektronika, sur lequel vous aurez la possibilité de télécharger les codes sources de centaines d'applications. Régulièrement remis à jour, ce site est une mine d'idées et une aide précieuse pour vos développements. Cliquez-ici pour accéder à LIBSTOCK.





Programmateur USB intégré
La platine "EasyPIC7" intègre un puissant programmateur à connexion USB qui vous permettra de télécharger vos programmes (développés en assembleur ou avec n'importe quel compilateur pour PIC) dans le microcontrôleur que vous aurez inséré dans un des supports. La programmation se fait sans Bootloader, de telle sorte que vous puissiez placer un PIC "standard" sur la platine et procéder immédiatement à sa programmation.

Débugger intégré
Le programmateur USB intégré à la platine fait également office de débugger (à condition d’utiliser un compilateur mikroelektronika). Dès lors, vous pourrez développer comme un "PRO" en utilisant des points d’arrêt dans vos programmes et en exécutant ces derniers en mode pas à pas afin de pouvoir vérifier l’état de vos registres et variables sur l’écran de votre PC.

Emplacements pour
modules "Click Board"

La platine "EasyPIC7" dispose de 2 empla-
cements spécialement conçus pour rece-
voir des petits modules d'extensions
appelés "Click Board".

Ces petits modules optionnels vous
permettrons d'ajouter instantanément
de nouvelles possibilités et fonctions
à votre starter-kit.

Cliquez ici pour consulter la liste des modules "Click Board"


"EasyPIC7"... un outil de développement évolutif !




La platine "EasyPIC7" dispose d'une multitude de connecteurs mâles HE10 permettant de donner accès aux différents ports d'entrées/ sorties des microcontrôleurs PIC.

Ces connecteurs vous permettent également d'enficher d'autres modules d'extension optionnels capables d'ajouter encore de nouvelles fonctions et possibilités à votre starter-kit: bus de communication RS485, système de communication sans fil, restitution de fichiers sonores MP3, possibilité de lecture/écriture sur carte mémoire SD™ ou CF™, capteurs divers, modules d'affichages, convertisseurs analogique/ numérique et numérique/analogique, etc, etc...

Les emplacements pour les modules Click™ Board ainsi que les connecteurs mâles HE10 vous permettront ainsi d'ajouter instantanément à votre starter-kit un module GPS, un module GSM, un module de communication IrDA, un module Bluetooth®, un module Wifi, une connexion Ethernet, un bus de communication CAN, un port RS485, un port RS232, un système de transmission de données par fibre optique, un capteur de lumière, un gyroscope, un accéléromètre, une boussole électronique, un capteur de température, un capteur capacitif, un capteur de pression, une horloge RTC, un système de mémorisation sur carte microSD™, un convertisseur 4-20 mA, un convertisseur "N/A", un convertisseur "A/N", un potentiomètre numérique, un module de reconnaissance vocal, un module de restitution de fichiers sonores ".MP3", des relais, un joystick, un module de commande pour moteur "cc" ou pour moteur pas-à-pas, une matrice à Led, un système d'incrustation vidéo, un bargraph à Leds, etc...




Encore et toujours plus d'options !
Nous proposons également en option dans la colonne de droite un bloc d'alimentation, un capteur de température DS18S20, des microcontrôleurs PIC vierges, un afficheur LCD alphanumérique 2 x16 caractères, un afficheur LCD graphique 128 x 64 pixels rétro-éclairé bleu, un câble de liaison série (si vous voulez exploiter le port RS-232 de la platine), un câble de liaison USB (si vous utilisez un PIC capable de dialoguer en USB - comme les PIC18F4550 ou PIC18F2550 par exemple), etc, etc...


Documentation très détaillée



Comportant 36 pages entièrement en couleur, la documentation du starter kit "EasyPIC7" explique pas-à-pas (à l’aide de nombreuses illustrations et schémas théoriques) comment configurer la platine vis-à-vis du PIC® que vous souhaitez exploiter, comment utiliser le programmateur et le débugger ainsi que les différents périphériques intégrés ou optionnels.






Contenu livré avec le starter-kit "EasyPIC7"
- 1 platine (avec un PIC18F45K22) - sans afficheur LCD, ni dalle tactile, ni capteur DS1820, ni câble série
- 1 CD-rom intégrant la notice (en Anglais) et la suite logiciel
- 1 câble de liaison USB (pour le programmateur intégré)
