Starter-kit développement microcontrôleurs UNIDS6 avec programmateur intégré

Celui-ci se compose d'une carte électronique incorporant une connexion USB associée à divers périphériques et à un large support capable de recevoir des platines microcontrôlées additionnelles qui vous permettrons de développer sur des microcontrôleurs PIC, AVR, 8051, dsPIC™, ARM™,PSoC™.

La programmation du microcontrôleur présent sur la platine additionnelle ainsi insérée sur la carte "UNI-DS6" se fait SANS BOOT Loader, grâce à un programmateur USB 2.0 intégré. De fait, la carte "UNI-DS6" permettra aux équipes pédagogiques (écoles, universités, centres de recherche, bureaux d'études...) de disposer d'une plate-forme de développement universelle dont la base principale dotée de très nombreux périphériques sera commune quelque soit le type de microcontrôleur utilisé.

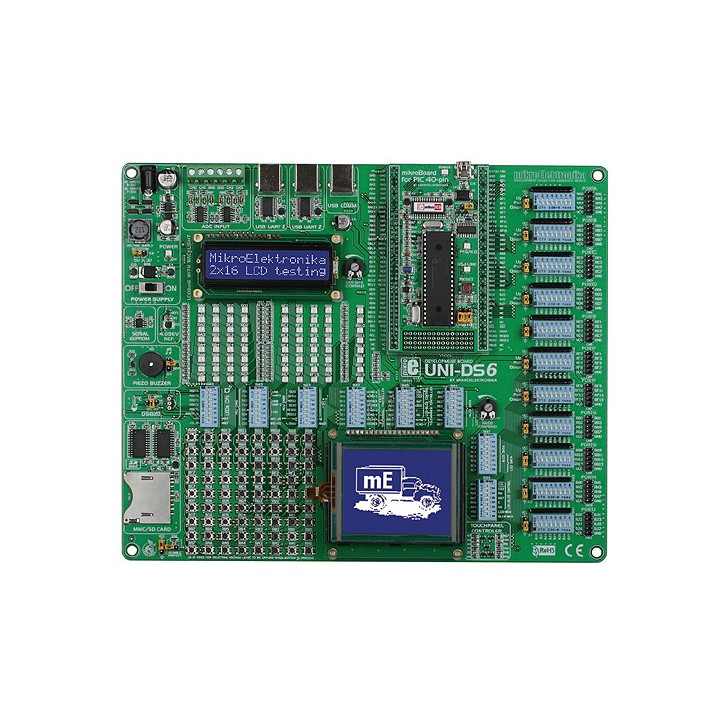

Vue détaillée de la platine: Les deux afficheurs LCD, la dalle tactite et la carte microcontrôleur sont livrés en option


8 modèles de cartes microcontrôlées différentes (disponibles en option dans la colonne de droite) peuvent ainsi être utilisés sur la carte "UNI-DS6". A noter que les cartes microcontrôlées pour PIC disposent également d'un étage débuggeur ICD intégré vous permettant (si vous avez développé vos applications à l'aide des compilateurs MikroBASIC, MikroC ou MikroPASCAL de mikroelektronika) de vérifier sur l'écran de votre PC les valeurs de vos variables, les valeurs des registres spéciaux (SFR) ou encore l'état de la mémoire EEPROM pendant l'exécution de votre programme afin de vous faire bénéficier d'un outil de mise au point extrêmement puissant et performant.








La platine "UNI-DS6" intègre également de très nombreux périphériques fréquemment rencontrés dans les applications industrielles: claviers de saisie, affichage par Led, communication série, communication USB, communication CAN, communication RS485, horloge RTC, mesure et contrôle de température, conversion analogique / numérique, concertisseur numérique / analogique, etc...

Programmateur intégré à la platine du starter-kit "UNI-DS6"

En fonction du module microcontrôlé enfiché sur la platine "UNI-DS6", vous disposez d'un puissant logiciel qui vous permettra de programmer, de vérifier, d'effacer... le microcontrôleur de la platine.

La platine est également livrée avec les versions de démos de compilateurs BASIC, C et PASCAL (exploitables mais limitées à 2 Ko) des compilateurs Mikroelektronika:

"UNI-DS6"... un outil de développement évolutif !

La platine "UNI-DS6" dispose d'une multitude de connecteurs mâles HE10 permettant de donner accès aux différents ports d'entrées/ sorties des microcontrôleurs.

Ces connecteurs vous permettent également d'enficher d'autres modules d'extension optionnels capables d'ajouter encore de nouvelles fonctions et possibilités à votre starter-kit: bus de communication RS485, système de communication sans fil, restitution de fichiers sonores MP3, possibilité de lecture/écriture sur carte mémoire SD™ ou CF™, capteurs divers, modules d'affichages, convertisseurs analogique/ numérique et numérique/analogique, etc, etc...

Les emplacements pour les connecteurs mâles HE10 vous permettront ainsi d'ajouter instantanément à votre starter-kit un module GPS, un module GSM, un module de communication IrDA, un module Bluetooth®, un module Wifi, une connexion Ethernet, un bus de communication CAN, un port RS485, un port RS232, un système de transmission de données par fibre optique, un capteur de lumière, un gyroscope, un accéléromètre, une boussole électronique, un capteur de température, un capteur capacitif, un capteur de pression, une horloge RTC, un système de mémorisation sur carte microSD™, un convertisseur 4-20 mA, un convertisseur "N/A", un convertisseur "A/N", un potentiomètre numérique, un module de reconnaissance vocal, un module de restitution de fichiers sonores ".MP3", des relais, un joystick, un module de commande pour moteur "cc" ou pour moteur pas-à-pas, une matrice à Led, un système d'incrustation vidéo, un bargraph à Leds, etc...

Encore et toujours plus d'options !
Nous proposons également en option dans la colonne de droite un bloc d'alimentation, un capteur de température DS18S20, un afficheur LCD alphanumérique 2 x16 caractères, un afficheur LCD graphique 128 x 64 pixels rétro-éclairé bleu, etc...

Contenu livré avec le starter-kit "UNI-DS6"
- 1 platine "UNI-DS6" livrée seule, sans module microcontrôlé, ni afficheur LCD, ni dalle tactile,
ni carte SD™, ni câble série
- 1 CD-rom intégrant la notice (en Anglais) et la suite logiciel
- 1 câble de liaison USB (pour le programmateur intégré)
