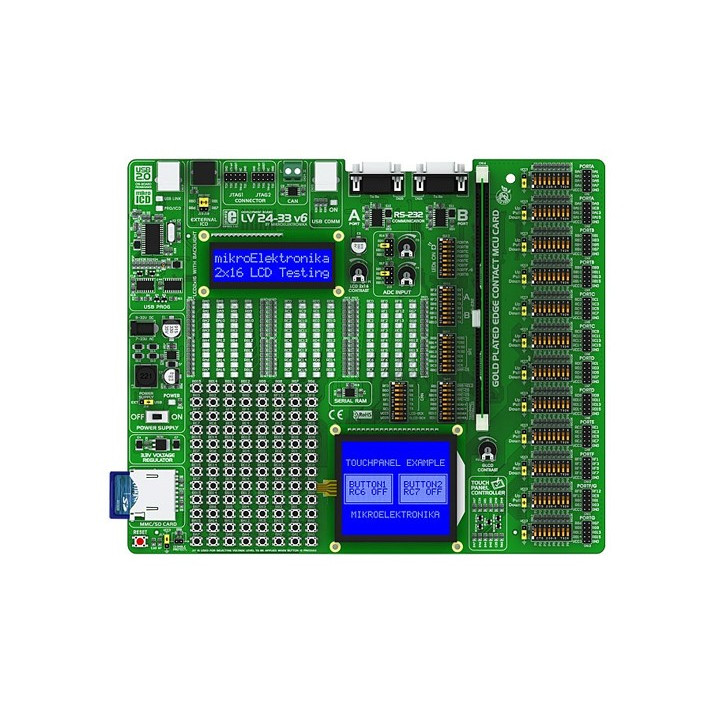

Starter kit développement LV2433V6 avec programmateur intégré et options

Cette dernière dispose d'un programmateur à connexion USB intégré qui vous permettra de télécharger vos programmes développés en assembleur ou avec n'importe quel type de compilateur pour PIC dans le microcontrôleur PIC24FJ96GA010 présent sur la platine.





Le PIC "basse tension" 100 broches PIC24FJ96GA010 est pré-soudé sur sur un module embrochable sur la platine. Ce microcontrôleur 16 bits dispose de 96 K de mémoire Flash, de 8 K de RAM ainsi que de nombreux périphériques divers. Il est livré vierge et se programme SANS BOOT Loader via le programmateur USB intégré sur la platine.


La platine peut recevoir des modules avec microcontrôleurs basse tension alimentés en +3,3 V avec 64, 80 et 100 broches de type PIC24F / 24 / dsPIC33F. Un afficheur graphique 128 x 64 pixels (avec ou sans dalle tactile) peu également être ajouté en option à la platine.

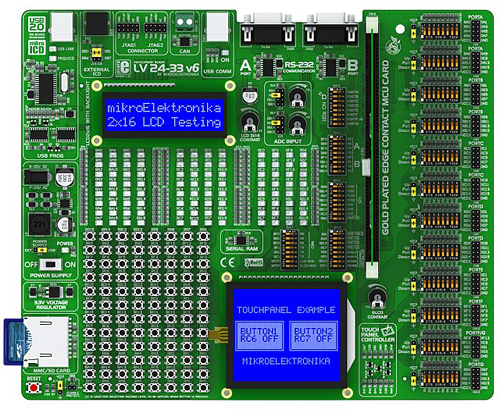

             Vue détaillée de la platine: Les afficheurs LCD ainsi que la carte SD™ sont livrés en option




Programmateur intégré à la platine du starter-kit "LV24-33v6"

Le programmateur USB intégré du starter-kit "LV24-33v6" est en mesure de supporter de nombreux microcontrôleurs à technologie Flash. Il est livré avec son logiciel de commande qui vous permettra également (en association avec un des compilateurs présentés ci-dessous) de débugger votre application.

Méthode d'installation du drivers du programmateur




Nombreux exemples de programmes pour le starter-kit "LV24-33v6"



Le starter-kit est livré avec les compilateurs BASIC (MikroBASIC), "C" (MikroC) et "Pascal" (MikroPASCAL) en versions de démo (exploitables mais limités à 2 Ko). Une quantité impressionnante d'exemples de programmes pour ces langages (ainsi que des exemples en assembleur) sont également disponibles afin de vous assurer une prise en main immédiate en vous permettant ainsi de tester, d'étudier et de communiquer avec la plupart des périphériques que vous pourrez rencontrer dans les applications industrielles: afficheurs LCD, graphiques, claviers de saisie, claviers de PC, affichage par Led, communication série, communication USB, mesure et contrôle de température, conversion analogique / numérique, etc, etc...


 "LV24-33"... un outil de développement évolutif !

La platine "LV24-33" dispose d'une multitude de connecteurs mâles HE10 permettant de donner accès aux différents ports d'entrées/ sorties des microcontrôleurs PIC.

Ces connecteurs vous permettent également d'enficher d'autres modules d'extension optionnels capables d'ajouter encore de nouvelles fonctions et possibilités à votre starter-kit: bus de communication RS485, système de communication sans fil, restitution de fichiers sonores MP3, possibilité de lecture/écriture sur carte mémoire SD™ ou CF™, capteurs divers, modules d'affichages, convertisseurs analogique/ numérique et numérique/analogique, etc, etc...


Les emplacements des connecteurs mâles HE10 vous permettront ainsi d'ajouter instantanément à votre starter-kit un module GPS, un module GSM, un module de communication IrDA, un module Bluetooth®, un module Wifi, une connexion Ethernet, un bus de communication CAN, un port RS485, un port RS232, un système de transmission de données par fibre optique, un capteur de lumière, un gyroscope, un accéléromètre, une boussole électronique, un capteur de température, un capteur capacitif, un capteur de pression, une horloge RTC, un système de mémorisation sur carte microSD™, un convertisseur 4-20 mA, un convertisseur "N/A", un convertisseur "A/N", un potentiomètre numérique, un module de reconnaissance vocal, un module de restitution de fichiers sonores ".MP3", des relais, un joystick, un module de commande pour moteur "cc" ou pour moteur pas-à-pas, une matrice à Led, un système d'incrustation vidéo, un bargraph à Leds, etc...



Encore et toujours plus d'options !
Nous proposons également en option dans la colonne de droite un bloc d'alimentation, un afficheur LCD alphanumérique 2 x16 caractères, un afficheur LCD graphique, un câble de liaison série (si vous voulez exploiter le port RS-232 de la platine), etc...

Contenu du starter-kit "LV24-33v6":
- 1 platine (avec un PIC24FJ96GA010) - sans LCD, ni DS1820, ni carte SD™, ni câble série
- 1 CD-rom intégrant la notice (en Anglais) et la suite logiciel
- 1 câble de liaison USB (pour le programmateur intégré)
