Carte Pro Mini DEV-11113 Sparkfun version 5 V - 16 MHz compatible Arduino

C’est bleu ... c’est tout petit ! C’est le module Pro Mini Sparkfun compatible Arduino !


Présentation du module Pro mini compatible Arduino

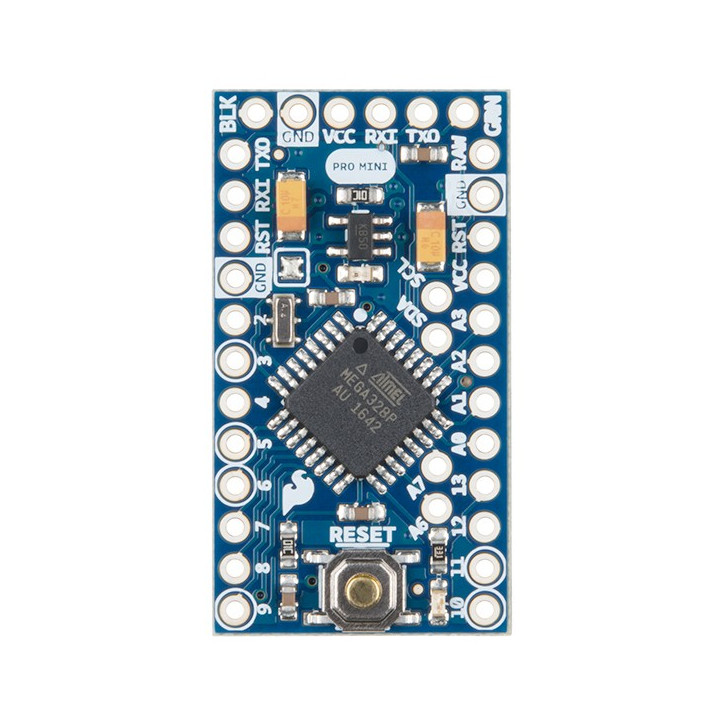

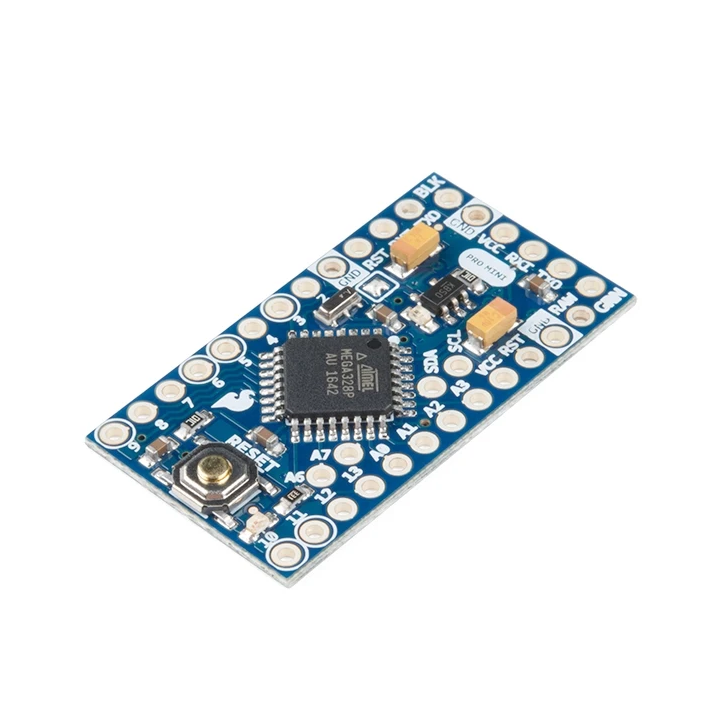

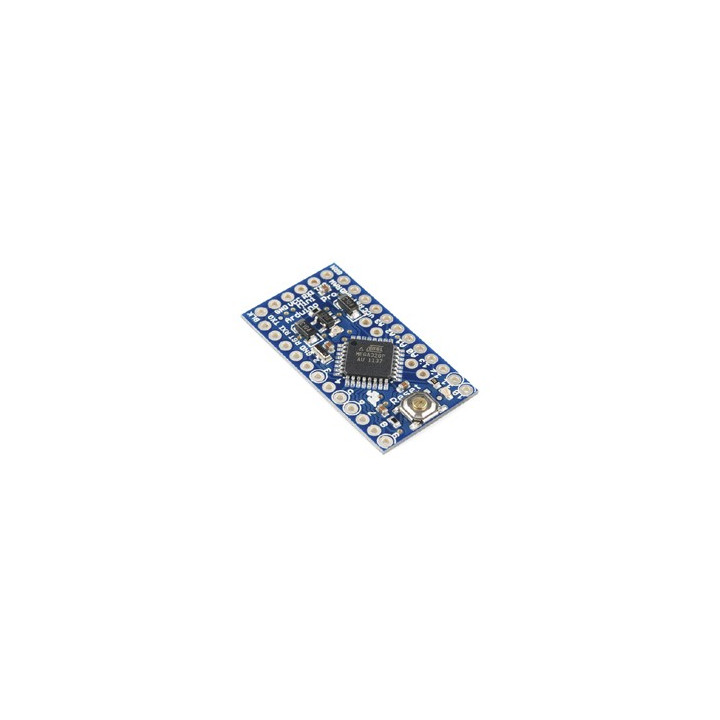

Voici la version minimaliste d’une carte compatible Arduino proposée par SparkFun. Cette carte fonctionne en 5 V avec un bootloader cadencé à 16 MHz.

La carte est livrée sans connecteurs, vous permettant ainsi de souder les connecteurs ou les câbles de votre choix, dans la configuration qui vous convient. Cette petite carte s’adresse plutôt aux utilisateurs avertis qui comprennent les contraintes de tension (5 V), l’absence de connecteurs et le fait que la connexion USB ne soit pas intégrée.

Cette approche de la conception de la carte a été voulue pour réduire son coût. Pour cela, Sparkfun a utilisé uniquement des composants CMS et opté pour un circuit imprimé à deux couches.

Cette carte se connecte directement à la carte FTDI Basic Breakout et prend en charge l’auto-reset. La Pro Mini fonctionne également avec le câble FTDI, mais ce dernier ne dispose pas de la broche DTR, l’auto-reset ne fonctionnera donc pas. Une régulation de tension est intégrée, permettant d’accepter jusqu’à 12 VDC. Si vous fournissez une tension non régulée, veillez à la brancher sur la broche « RAW » et non sur VCC.

La toute dernière version de cette carte rend accessibles les broches ADC6 et ADC7, et ajoute des empreintes pour des résistances de pull-up optionnelles sur l’I2C !

 Légère, économique et polyvalente, la carte Pro Mini compatible Arduino de Sparkfun est idéale pour des projets embarqués ou des applications nécessitant un encombrement réduit.


Caractéristiques du module Pro mini compatible Arduino

• ATmega328 fonctionnant à 16 MHz avec résonateur externe (tolérance de 0,5 %)
• PCB mince de 0,8 mm
• Connexion USB hors carte
• Prend en charge la réinitialisation automatique
• Régulateur 5V
• Sortie maximale de 150 mA
• Protection contre les surintensités
• Pèse moins de 2 grammes !
• Entrée CC 5 V
• Voyants d'alimentation et d'état à bord
• Broches analogiques : 8
• E/S numériques : 14

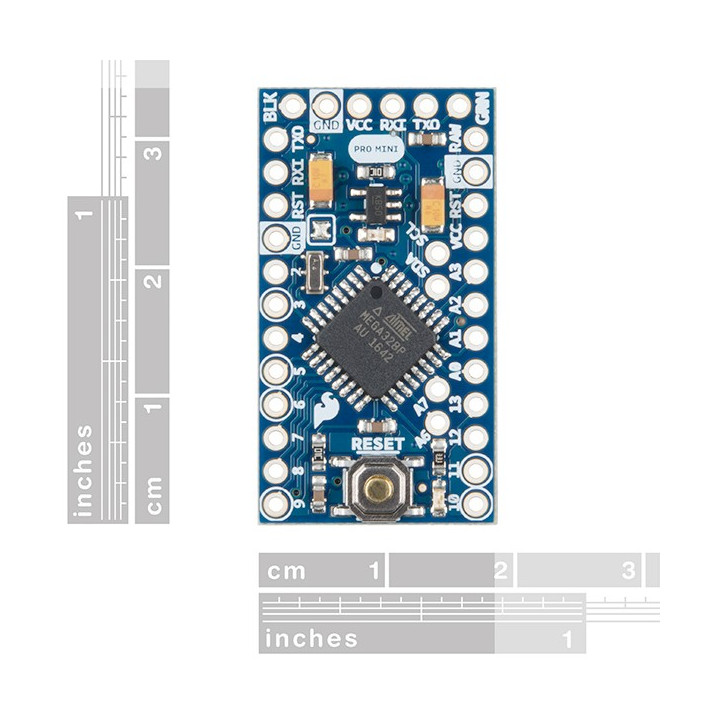

• Dimensions : 18 x 33 mm
