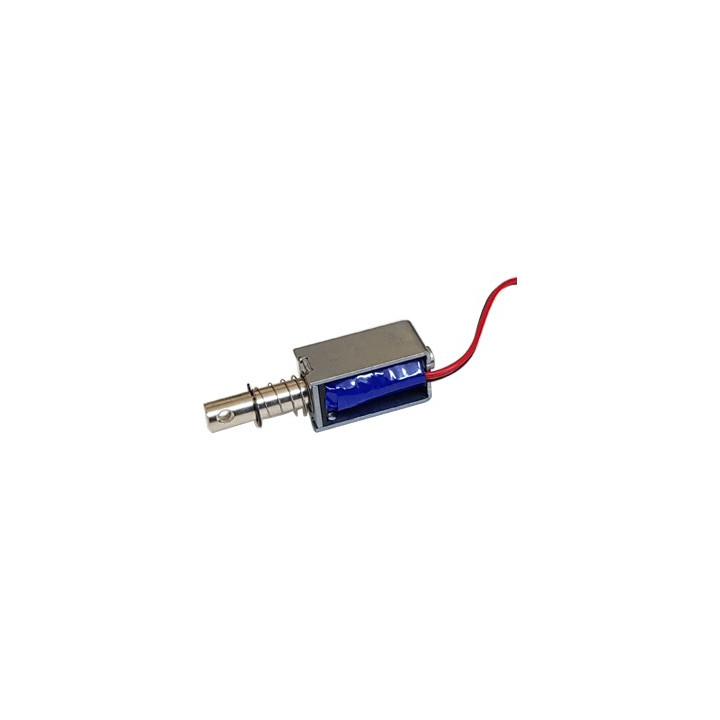

Solénoïde électroaimant 12V LEXSOLEN05 Push Pull 10mm 24W

Actionneur solénoïde - électro-aimant linéaire à châssis ouvert type poussant, tirant (Push Pull) avec ressort de rappel (course 10 mm).



La petite vidéo ci-dessus montre le fonctionnement du solénoïde LEX-SOLEN-05. La tige du solénoïde se déplace vers la droite lorsque ce dernier est alimenté.

A noter que la tige du solénoïde (côté tirant) dispose d'un trou qui vous permettra d'attacher la tige au dispositif à tirer.



Caractéristique:

• Alimentation: 12 Vcc
• Consommation: 2 A
• Puissance: 24 W
• Type Push Pull
• Course: 10 mm
• Durée d'activation max: 6 s @ 12 V
• Duty cycle: 5 % (*)
• Force: > 75 g
• Dimensions: 54,2 x 16,5 x 14 mm
• Sortie sur fils (11 cm avec connecteur JST)
• Poids: 35  g



(*) Note: Le duty cycle (ou cycle de service) est un pourcentage qui indique le temps pendant lequel le solénoïde doit être alimenté par rapport à une période donnée.

Pourquoi respecter le duty cycle ?
Les solénoïdes contiennent une bobine qui chauffe lorsqu'ils sont sous tension. Si on les alimente en continu, cette chaleur peut devenir excessive et endommager la bobine. En respectant la valeur duty cycle, on permet au solénoïde de refroidir entre les phases d’alimentation et ainsi d’éviter sa surchauffe et sa destruction.

Comment fonctionne le duty cycle ?

Le duty cycle est défini comme :

Duty cycle = ( temps d’alimentation / période totale ) × 100

Ainsi un duty cycle de 5% signifie que le solénoïde doit être alimenté seulement 5% du temps et éteint 95% du temps.

Exemple pour un duty cycle de 5%, si la période totale d'utilisation est de 10 secondes, alors :
Le solénoïde doit être alimenté pendant 0.5 seconde, puis éteint pendant 9,5 secondes.
