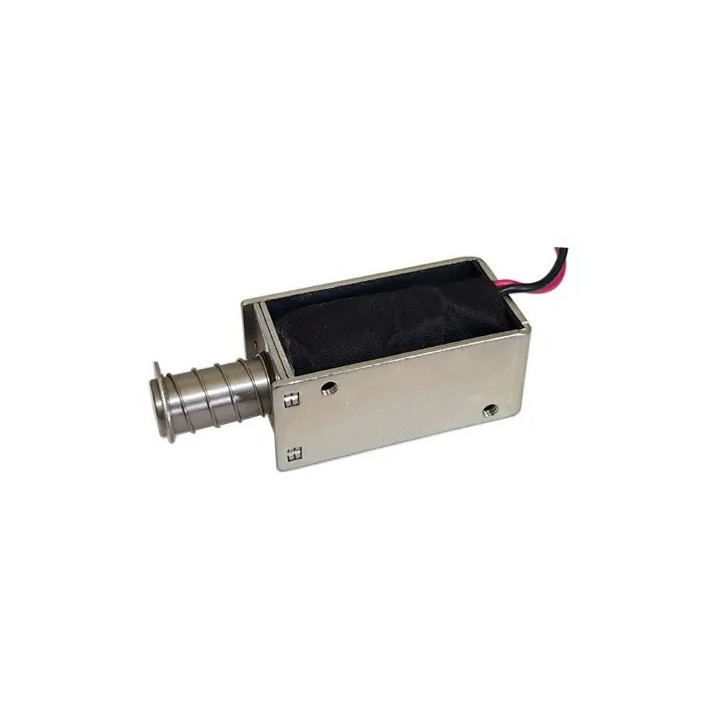

Solénoïde électroaimant 12V LEX Poussant avec ressort de rappel

Extrêmement recherché pour la grande course réalisée par sa tige lors de son utilisation (21 mm), cet actionneur solénoïde (électro-aimant) linéaire à châssis ouvert type poussant (Push) avec ressort de rappel est prévu pour fonctionner sous 12 V.

La petite vidéo ci-dessus montre le fonctionnement du solénoïde LEX-SOLEN-06. La tige du solénoïde se déplace vers la droite lorsque ce dernier est alimenté.


A noter qu'une surface plate au niveau de la tige du solénoïde (côté gauche sur cette vidéo) sera nécessaire pour éviter que le ressort de rappel ne fasse sortir la tige du corps du solénoïde lorsque l’alimentation disparaît.

Caractéristique:

• Alimentation: 12 Vcc
• Consommation: 0,63 A
• Puissance: 7,5 W
• Type: Push
• Course: 21 mm
• Duty cycle: 25 % (*)
• Force max.: 50 g
• Dimensions: 87,4 x 31 x 25,4 mm
• Sortie sur fils (9 cm avec cosse faston 6 mm mâle et double femelle)
• Prévoir butée pour le retour (car pas d'ergot sur la tige poussante)
• Poids: 215  g

(*) Note: Le duty cycle (ou cycle de service) est un pourcentage qui indique le temps pendant lequel le solénoïde doit être alimenté par rapport à une période donnée.

Pourquoi respecter le duty cycle ?
Les solénoïdes contiennent une bobine qui chauffe lorsqu'ils sont sous tension. Si on les alimente en continu, cette chaleur peut devenir excessive et endommager la bobine. En respectant la valeur duty cycle, on permet au solénoïde de refroidir entre les phases d’alimentation et ainsi d’éviter sa surchauffe et sa destruction.

Comment fonctionne le duty cycle ?

Le duty cycle est défini comme :

Duty cycle = ( temps d’alimentation / période totale ) × 100

Ainsi un duty cycle de 25% signifie que le solénoïde doit être alimenté seulement 25% du temps et éteint 75% du temps.

Exemple pour un duty cycle de 25%, si la période totale d'utilisation est de 10 secondes, alors :
Le solénoïde doit être alimenté pendant 2.5 seconde, puis éteint pendant 7.5 secondes.
