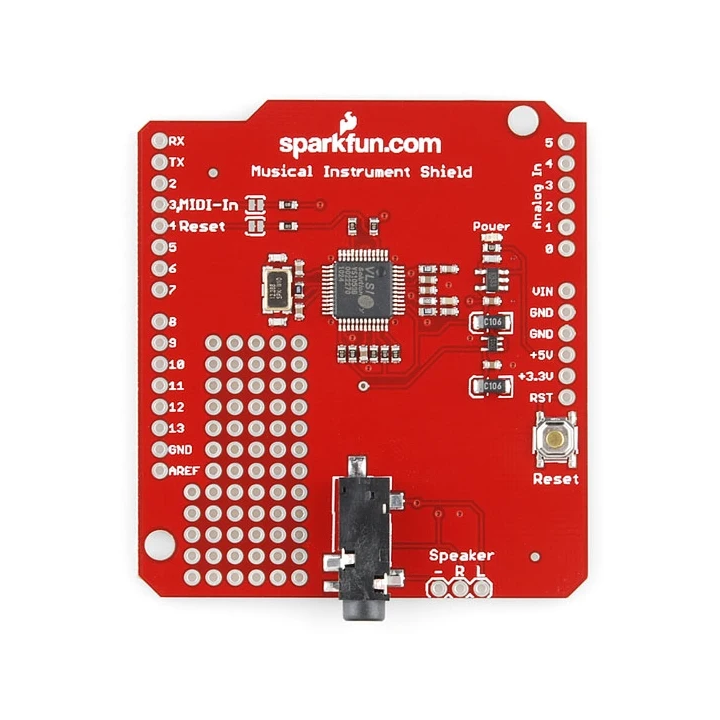

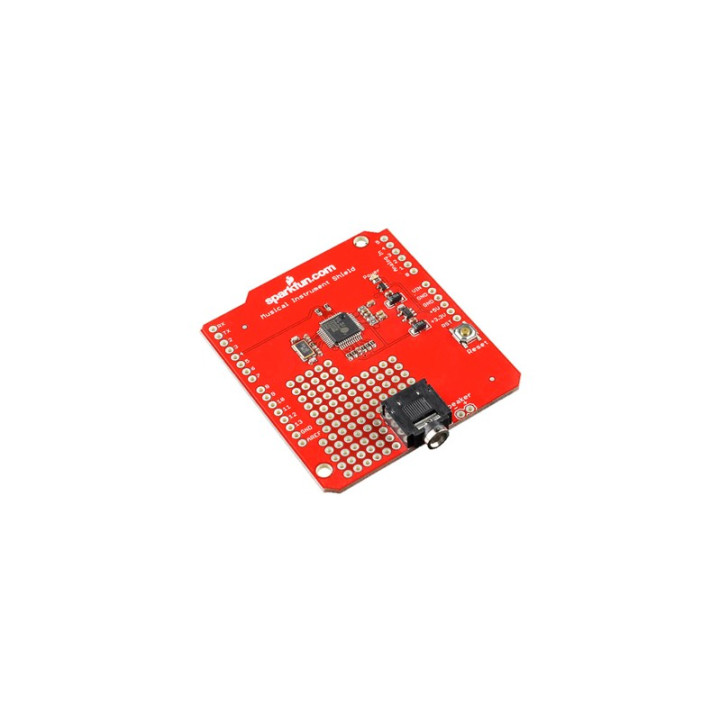

Shield synthétiseur musical Sparkfun DEV10587 pour Arduino

Le Shield synthétiseur musical DEV10587 est un dispositif innovant offrant des caractéristiques exceptionnelles pour les amateurs de musique.

Avez-vous déjà souhaité que votre Arduino soit plus talentueux musicalement ? Ou peut-être que votre projet pourrait utiliser des effets sonores sympas.

Le SparkFun Musical Instrument Shield est un moyen simple d'ajouter un son MIDI de qualité à votre prochain projet Arduino.

Présentation

Cette carte est construite autour du circuit intégré de codec MP3 et MIDI VS1053, câblé en mode MIDI. Connectez simplement un haut-parleur/une chaîne stéréo/une paire d'écouteurs à la prise stéréo 1/8" du bouclier et transmettez les commandes série appropriées au circuit intégré et vous jouerez de la musique en un rien de temps !

Le VS1053 contient deux grandes banques de sons comprenant divers sons de piano, de bois, de cuivres, de synthé, d'effets sonores et de percussions. Le shield est également capable de jouer plusieurs sons simultanément (polyphonie maximale jusqu'à 31 sons !).

Jetez un œil à l'exemple de code pour avoir une idée de la facilité avec laquelle vous pouvez ajouter une touche musicale à votre prochain gadget Arduino.

Cet exemple génère des instructions d'état sur le terminal à 57600 bauds. Les instructions MIDI réelles utilisent la bibliothèque NewSoftSerial pour communiquer via les broches 3 et 4 à 31250 bauds.

Une fois l'exemple de code chargé sur votre Arduino, branchez des écouteurs ou des haut-parleurs actifs sur la prise audio du shield et réinitialisez l'appareil. Vous devriez entendre une série de sons de percussion apparemment aléatoires, un peu comme une vieille bande d'effets sonores.

Que se passe-t-il réellement dans le code ? En gros, le code choisit une « banque » d'instruments, puis joue toutes les « notes » de cette banque, l'une après l'autre. Dans ce cas, nous avons sélectionné une banque d'effets sonores, et les notes individuelles correspondent à chaque son différent, même si elles ne suivent aucune échelle définie, comme les touches d'un piano. Pour commencer à travailler avec différents instruments, nous devrons en apprendre un peu plus sur le protocole MIDI.

La platine polyphonique Shield synthétiseur musical DEV-10587 est capable de restituer jusqu'à 31 notes simultanément.

• Prévoir l'acquisition et le soudage de 2 connecteurs 6 points et de 2 connecteurs 8 points (proposés en bas de page) afin de pouvoir enficher cette platine sur la base Arduino®.
