Shield Oled 4Display Shield128 pour Arduino

Bénéficiant d'une technologie de dernière génération appelée OLED (pour Organic Light-Emitting Diode), l'afficheur dispose d'un angle de vision extra large (proche de 180°) associé à une qualité d'affichage exceptionnelle.



Doté d'une résolution de 128 x 128 pixels, il est conçu pour être facilement piloté par l'intermédiaire de l'Arduino® via sa liaison série par le biais de commandes ASCII ou Hexa très simples.

Il vous sera ainsi possible de séléctionner la couleur du fond, redéfinir des caractères, dessiner des icônes type "bouton", tracer des cercles de couleurs différentes, tracer des cercles pleins de couleurs différentes, manipuler des "blocs images" sur l'écran (par opération copier/coller), effacer l'écran, modifier la fonte des caractères, tracer des triangles de couleurs différentes, tracer des triangles pleins de couleurs différentes, , tracer des polygones de couleurs différentes, afficher une image (en envoyant chaque pixel qui la compose), tracer des lignes avec différentes couleurs, sélectionner un mode d'affichage opaque ou transparent pour le texte, "allumer" des pixels, Modifier la taille du "stylo" (utilisé pour tracer les cercles, triangles...), connaître la couleur d'un pixel, tracer des rectangles de couleurs différentes, tracer des rectangles pleins de couleurs différentes, écrire du texte à l'écran (formaté ou non) avec différentes couleurs, modifier le rétro-éclairage et le contraste, activer/désactiver un scrolling de l'écran (droite ou gauche avec réglage de la vitesse), etc...


Caractéristiques principales:
- Ecran OLED 1,5" (vision 180°)
- Résolution 128 x 128
- 65 K couleurs
- Dimensions afficheur: 45,5 x 33,5 x 6,3 mm
- Dimensions zone active de l'afficheur: 27 x 27 mm
- Emplacement pour carte micro SD™ (carte livrée en option)
- Générateur de caractères intégré (128 caractères dispos)
- Possibilité de redéfinir 64 caractères (8 x 8)
- Différentes taille de fontes disponibles (5 x 7 - 8 x 8 - 8 x 12)

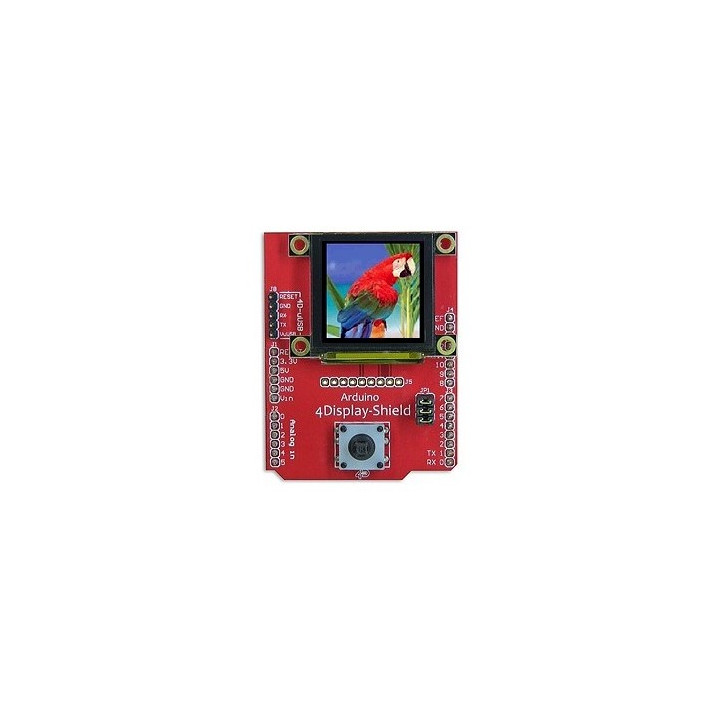

La photo ci-dessus montre la platine "4Display-Shield-128" montée sur le module Arduino®.


Note: Le principal interrêt de l'afficheur "4Display-Shield-128" par rapport à un afficheur "simple" est que de part la présence d'un contrôleur intelligent embarqué, cet afficheur monopolisera bien moins de ressource au niveau de votre Arduino® (moins de ports d'entrées/sorties seront utilisés pour le piloter et surtout bien moins de lignes de codes seront nécessaires - Vous disposerez donc de plus de mémoire pour gérer le reste de votre application).

La platine "4Display-Shield-128" est livrée sans le module Arduino®.
