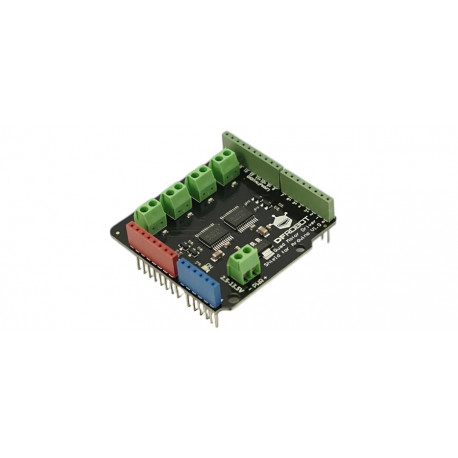

Shield moteurs CC DRI0039 pour Arduino, 4 moteurs, 2.5-13.5V

Contrairement à la plupart des cartes Shield moteur pour Arduino® souvent limitées qu'à 2 moteurs "cc", cette platine Shield est équipée de drivers miniaturisés lesquels bénéficient d'une excellente dissipation thermique.

Compatible avec des niveaux logiques 3,3 V ou 5 V, la platine pourra piloter jusqu'à 4 moteurs "cc" de 2,5 V à 13,5 V (non livrés) indépendamment en vitesse (via des signaux PWM) et en sens.

Il vous faudra pour ce faire monopoliser 8 ports de votre platine Arduino® ou compatible (non livrée). Le courant nominal par sortie est de 1,2 A nominal.

Simple d'utilisation, la platine intègre également une protection en cas de tension basse et d'échauffement. Elle est toute indiquée pour la réalisation de petits robots à 4 roues motrices.

La tension d'alimentation externe (à prévoir) pour les moteurs ainsi que les 4 sorties pour moteurs sont disponibles depuis des bornes à vis.


Caractéristiques:

• Tension d'alimentation moteur: 2.5 V ~ 13.5 V (sur bornes à vis)
• Nombre de moteurs CC supporté: jusqu'à 4 (sur bornes à vis)
• Niveau logique accepté: 2.7 ~ 5.5 V
• Courant de sortie: 1.2A (par canal)
• Courant de démarrage/pointe: 2 A (impulsion continu) / 3.2A (impulsion unique)
• Port Arduino® utilisé: broches numérique 3, 4, 5, 6, 7, 8, 11, 12
• Dimensions: 53 x 52 mm

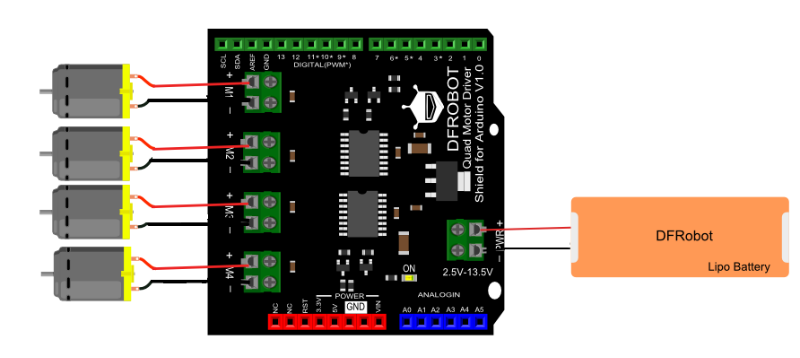

Exemple d'utilisation (moteurs et batterie externe non livrés)
