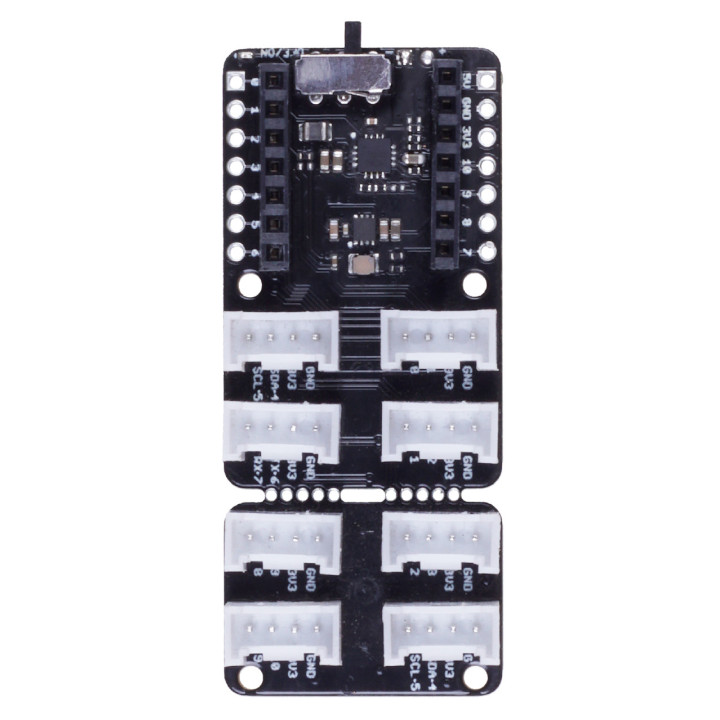

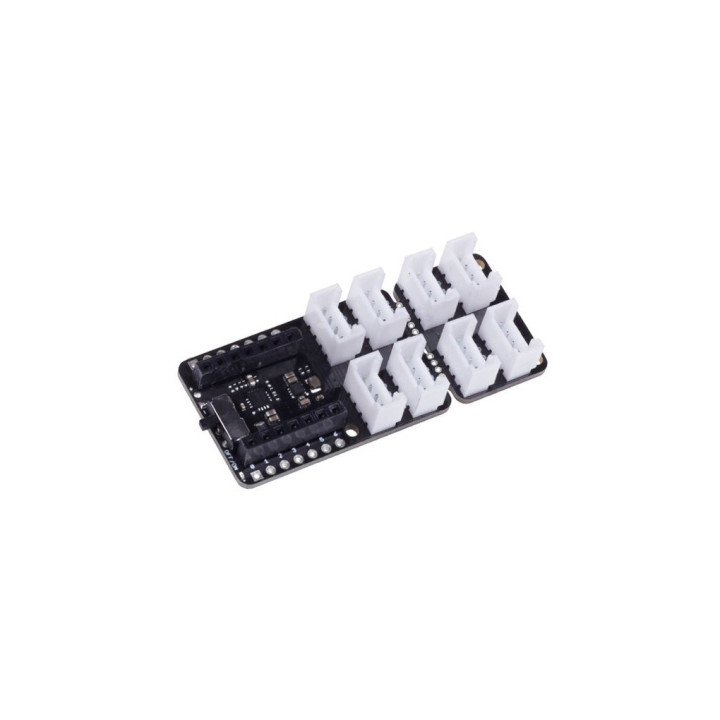

Shield 103020312 avec support pour module Seeeduino XIAO et connecteurs Grove

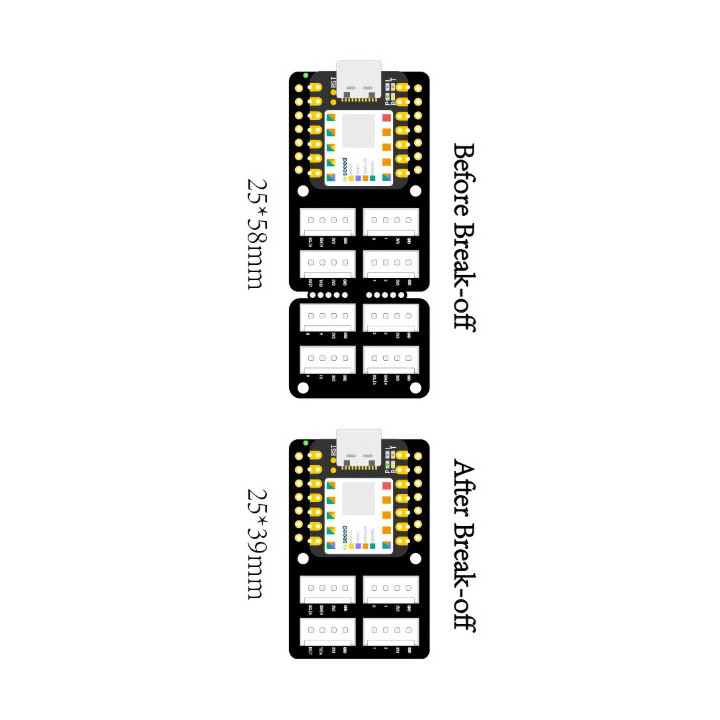

Compact (58 x 25 mm), la platine Shield Grove XIAO 103020312 développée par SeeedStudio vous permettra de connecter jusqu'à 8 capteurs, actionneurs ou dispositifs de visualisation au format Grove sur votre module Seeeduino XIAO (non livré). Si vous n'avez besoin que de 4 modules Groves au maximum, il est même possible de scinder le circuit imprimé et ainsi de disposer d'une platine encore plus petite (39 x 25 mm).

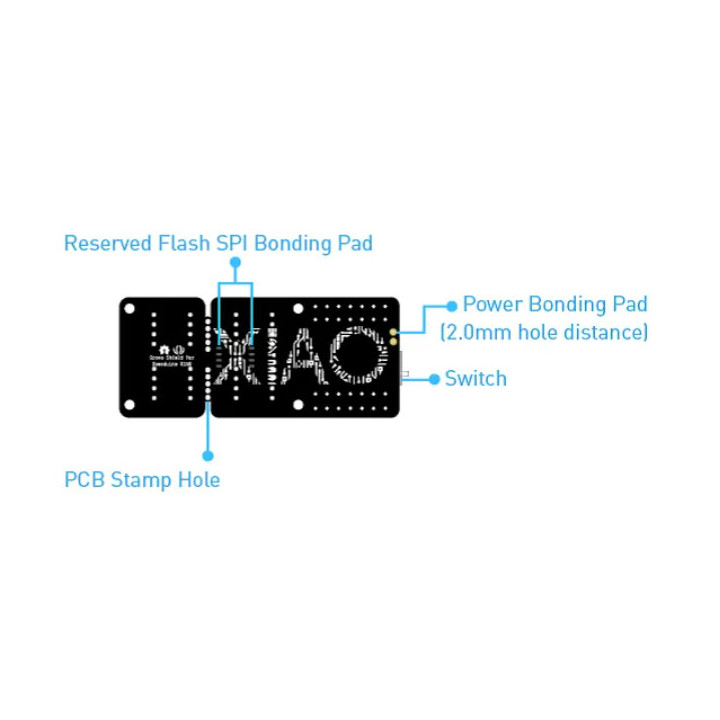

Le module Shield dispose également d'une entrée pour batterie externe (non livrée) sur une entrée pastillée 2 plots (pas 2 mm) avec circuit de charge intégré (400 mA max.), led d'état et interrupteur M/A.

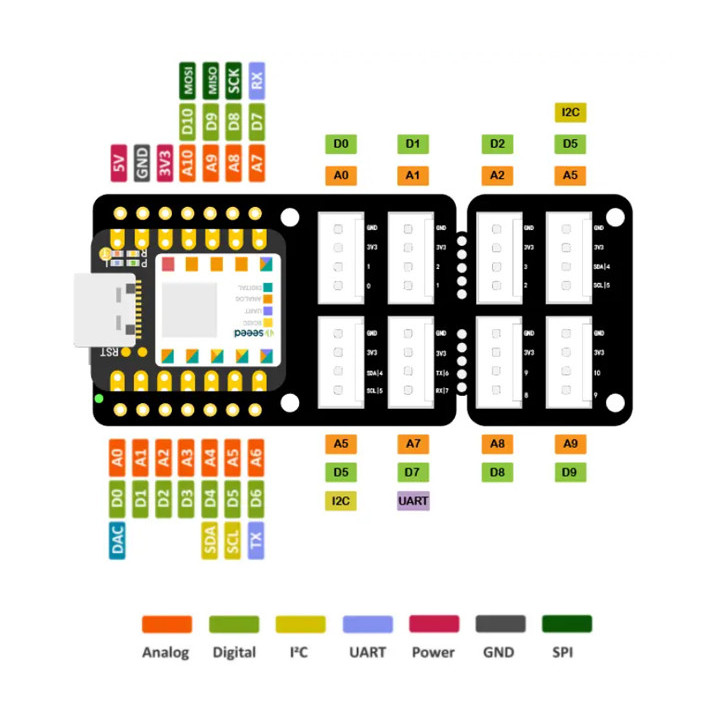

La platine reprend également les 14 broches GPIO de votre module XIAO accessibles sur 2 rangées pastillées 7 plots (pas 2,54 mm).

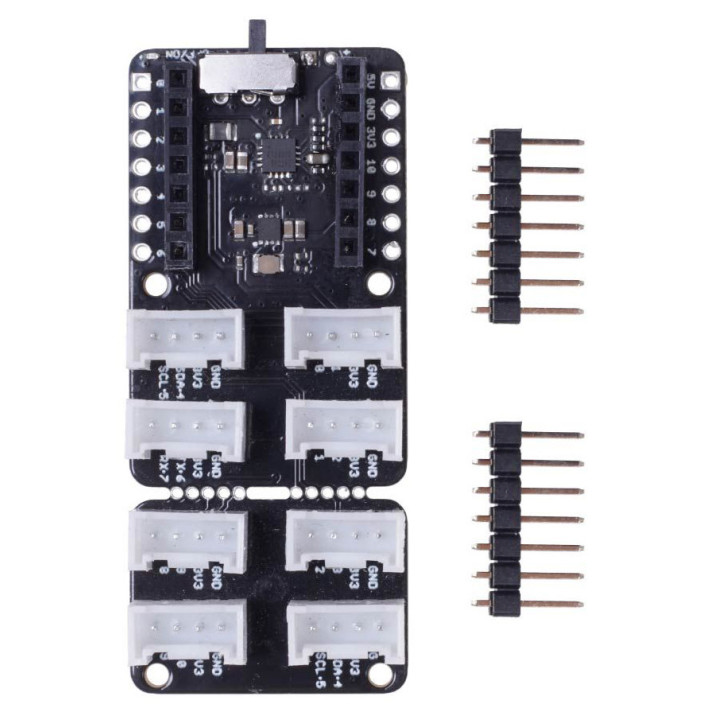

Si besoin, 2 connecteurs mâles 7 broches (pas 2,54 mm) et 1 connecteur mâle coudé 2 broches (pas 2 mm) à souder par vos soins (sur les pastilles ci-dessus) sont livrés avec le module.

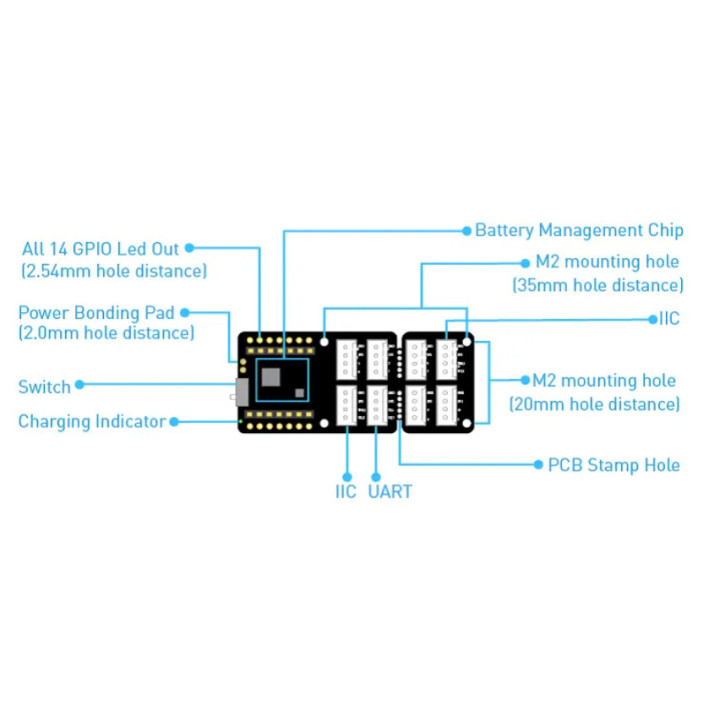

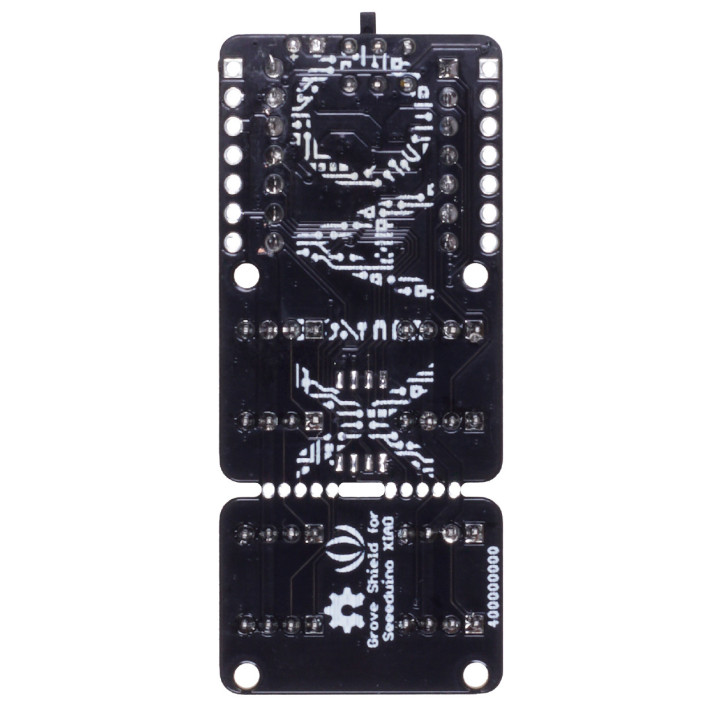

Détail du module Grove Shield pour Seeeduino XIAO:


Vidéo de présentation:


Caractéristiques:

• Alimentation: 5Vcc (via module XIAO) ou batterie 3,7Vcc (non livrée)
• Avec circuit de courant de charge: 400 mA (max.)
• Led d'état de charge
• Interrupteur M/A
• 8 connecteurs au format Grove (dont 2 pour I2C et 1 pour UART)
• Reprise des 14 GPIO du Seeeduino XIAO (non livré)
• 2 barrettes mâles 7 broches (2,54 mm) livrée
• 1 barrette mâle coudée 2 broches (2 mm) livrée
• 4 trous de fixation pour vis M2 (entraxe 35 x 20 mm)
• PCB sécable

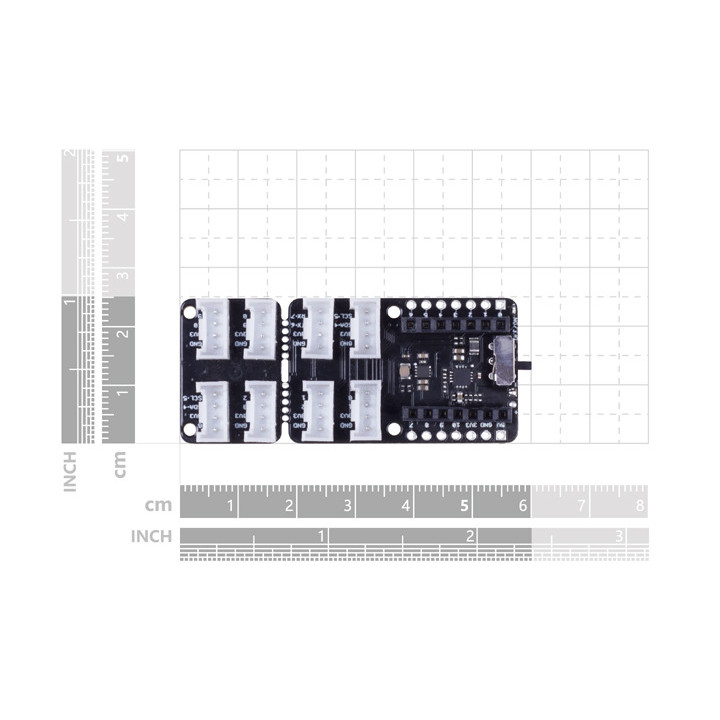

• Dimensions: 58 x 25 mm / 39 x 25 mm

Le module Seeeduino XIAO non livré avec le Shield est vendu séparément.
