Shield écran LCD graphique couleur + caméra ArduCAM pour arduino

Rupture de stock

Référence B005211

57,54 € TTC

47,95 € HT

Dont 0,02 € d'eco-participation déjà incluse dans le prix

Ce produit est épuisé. Nous maintenons sa présence sur notre site pour que les personnes ayant fait son acquisition puissent toujours avoir accès à sa documentation (mais ce dernier ne peut plus être commandé).

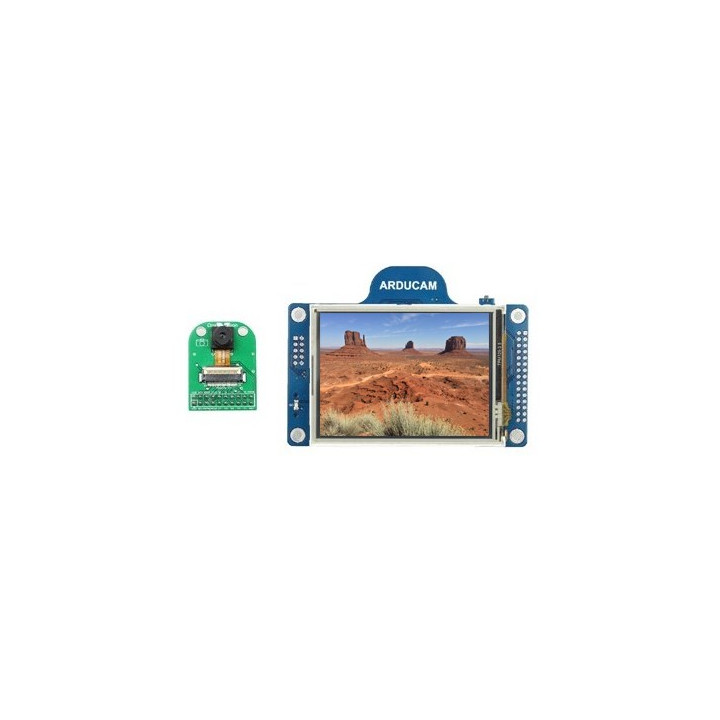

Ce shield pour Arduino® Uno R3 (non livré), vous permettra de disposer d'un écran TFT couleur tactile de 3,2" (à dalle résistive) et d'une caméra haute résolution de 2 Mégapixels (avec objectif pinhole) qui viendra s'enficher sur un connecteur dédié sur le shield.

Un connecteur intégré à la platine Shield ArduCAM permettra de recevoir une carte mémoire microSD™ (non livrée) pour le stockage des images.

L'ensemble est destiné à être piloté via l'interface SPI / I2C de votre Arduino® Uno R3 (ou compatible) avec les librairies open source ou depuis tout autre plateforme (Raspberry PI, Beagle Bone, Maple, etc...) en utilisant le Port Alternatif (connecteur non inclus).

Description des broches du module Arducam-LF shield

Caractéristiques:

Module écran:
- Format Shield Arduino® UNO
- 3,2" TFT avec dalle tactile résistive
- Alimentation: 5V/50 mA (sans module caméra)
- Buffer: 512KB
- Vitesse SPI: 8MHz
- Format supporté: RAW, YUV, RGB, JPEG
- Résolution/caméra supportée: 0.3MP~5MP
- Connecteur microSD™ intégré (carte mémoire non livrée)
- Dimensions: 99 x 59 mm
- Poids: 50g

Caméra:
- Capteur couleur Omnivision OV2640
- Résolution: 2 Mégapixels
- Objectif: pinhole
- Résolution max: 1600 x 1200 pixels
- Image par seconde: 15 fps (UXGA/SXGA) / 30 fps (SVGA) / 60 fps (CIF)
- Formats supportés: RAW / JPEG / RGB / YUV
- Alimentation: 5Vcc (via le shield)
- Interface: I2C/SPI (via connecteur mâle au pas de 2,54 mm)

Module Arducam-LF shield avec une caméra
Exemple d'utilisation avec une carte Arduino® (non livrée) et un module caméra (la version présentée n'est pas le modèle avec objectif pinhole)
