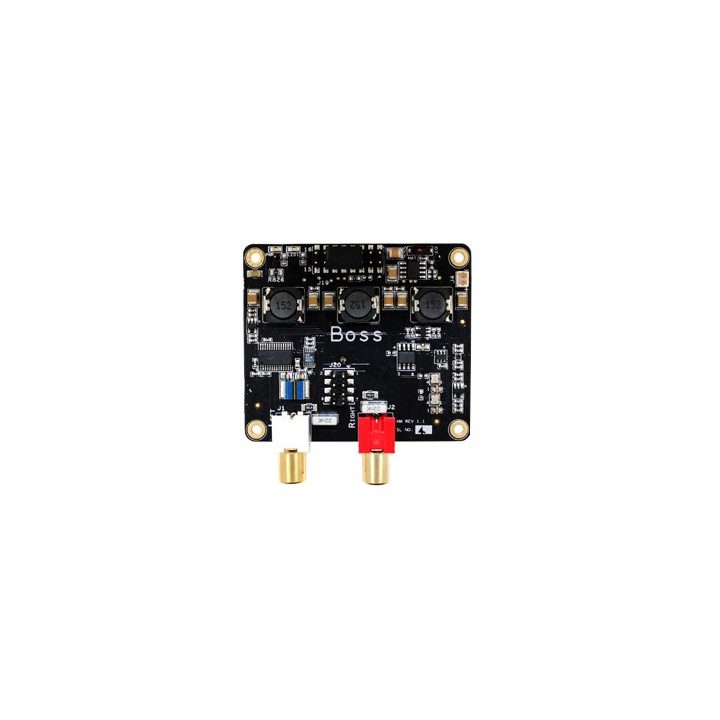

Shield DAC Raspberry BOSS - Carte Convertisseur Audio Haute Qualité
BOSS
Rupture de stock
66,01 €
TTC
55,01 € HT
Dont 0,01 € d'eco-participation déjà incluse dans le prix
Ce produit est épuisé. Nous maintenons sa présence sur notre site pour que les personnes ayant fait son acquisition puissent toujours avoir accès à sa documentation (mais ce dernier ne peut plus être commandé).
Complément idéal de votre Raspberry ou platine Sparky SDBC, la carte BOSS DAC s'apparente à un convertisseur avec DAC PCM5122 capable de décoder les signaux (jusqu'à 384 KHz / 32 bits pour une qualité optimale).
Un des problèmes majeur de la carte Raspberry et consorts est que les horloges sont directement générées par leur CPU (et non pas par une horloge externe).
Dès lors, il leur est très difficile de pouvoir générer une fréquence précise de 44.1 KHz, entrainant généralement certains problèmes de restitution avec des fichiers audio échantillonnés en 44.1 KHz (en raison d'un Jitter important sur les horloges).
Pour remédier à ces problèmes, la platine BOSS génère sa propre horloge. Dès lors il vous suffira de passer la Raspberry Pi ou la Sparky SBC en mode maître I2S afin que l'horloge de la platine BOSS soit utilisée et que la platine Raspberry Pi ou la SParky SBC ne se contente que d'envoyer les data au DAC.
Le schéma ci-dessus donne un exemple d'application possible. La platine "Boss DAC" pourra être associée à une platine d'amplification "Volt AMP" (voir dans la colonne de droite) afin de disposer d'un système de diffusion audio complet (les alimentations ne sont pas représentées sur ce schéma).
Caractéristiques techniques:
Un des problèmes majeur de la carte Raspberry et consorts est que les horloges sont directement générées par leur CPU (et non pas par une horloge externe).
Dès lors, il leur est très difficile de pouvoir générer une fréquence précise de 44.1 KHz, entrainant généralement certains problèmes de restitution avec des fichiers audio échantillonnés en 44.1 KHz (en raison d'un Jitter important sur les horloges).
Pour remédier à ces problèmes, la platine BOSS génère sa propre horloge. Dès lors il vous suffira de passer la Raspberry Pi ou la Sparky SBC en mode maître I2S afin que l'horloge de la platine BOSS soit utilisée et que la platine Raspberry Pi ou la SParky SBC ne se contente que d'envoyer les data au DAC.
Il existe bien sur d'autres platines DAC sur le marché. Toutefois la platine "BOSS DAC" se distingue par sa conception soignée avec un système d'alimentation sur 3 canaux avec filtrage multiple (pour la partie numérique, pour la partie analogique et pour les horloges), filtrage additionnel par super capacité ainsi qu'une utilisation de composants de haute qualité (LT3042 de chez Linear™ ou encore des oscillateurs NDK™ réputés pour leur faible Jitter).
Le schéma ci-dessus donne un exemple d'application possible. La platine "Boss DAC" pourra être associée à une platine d'amplification "Volt AMP" (voir dans la colonne de droite) afin de disposer d'un système de diffusion audio complet (les alimentations ne sont pas représentées sur ce schéma).
Caractéristiques techniques:
- La platine "BOSS" est un DAC maître
- Compatible avec Raspberry Pi2, Raspberry PI3, Sparky
- DAC PCM5122 haute qualité 384 kHz/32 bit pour son optimal
- Sorties audio sur 2 x RCA (droite & Gauche) & vers amplificateur "Allo Volt"
- DAC SNR 112dB
- DAC THD+N @ -1dBFS/ –87dB
- Sortie pleine échelle du DAC: 2.1Vrms
- Plage dynamique du DAC: 112 dB
- Plage de fréquence d'échantillonnage de 8 kHz à 384 kHz
- Régulateur ultra faible bruit pour performances audio optimales
- Niveau de bruit: 66.27 uVrms
- Niveau de bruit: 66.27 uVrms
- Mémoire EEPROM intégrée pour configuration automatique
