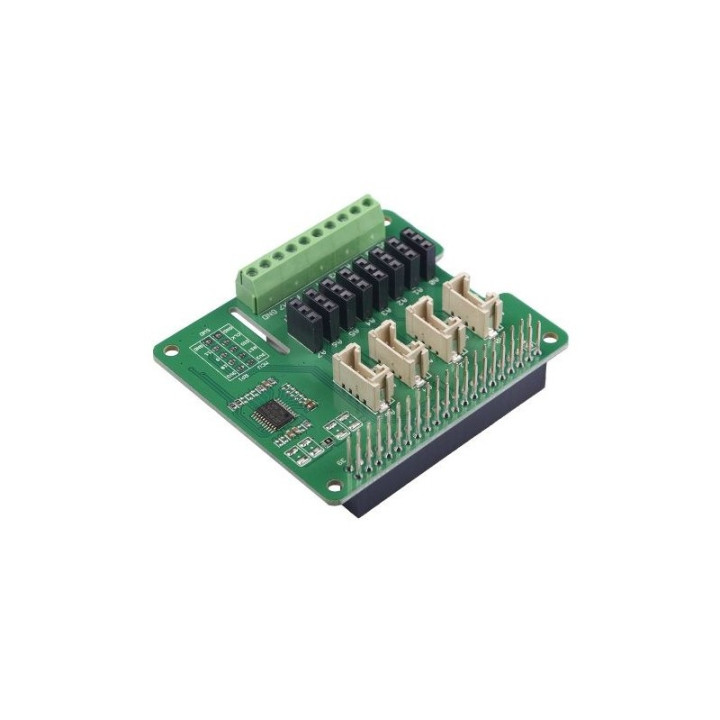

Shield ADC 8 canaux pour Raspberry 103030280

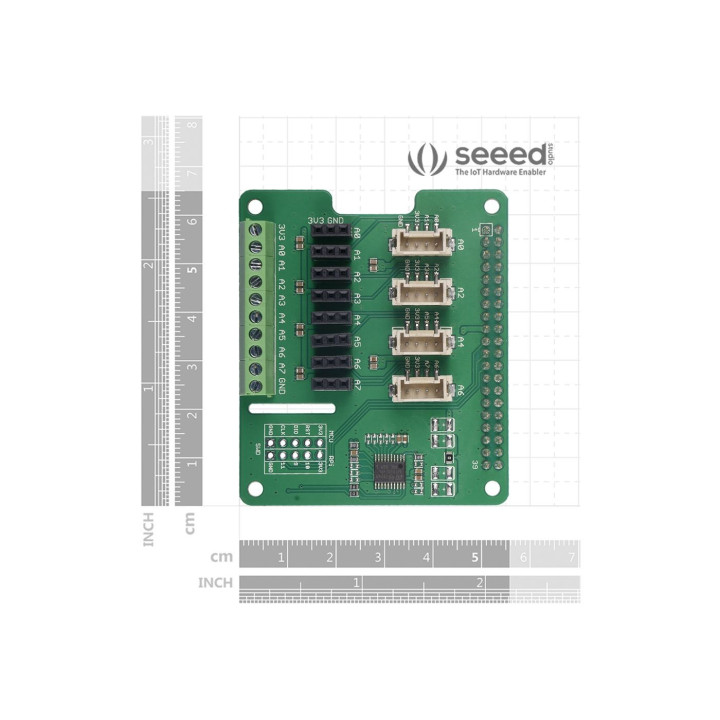

Dimensions du shield ADC 8 canaux pour Raspberry

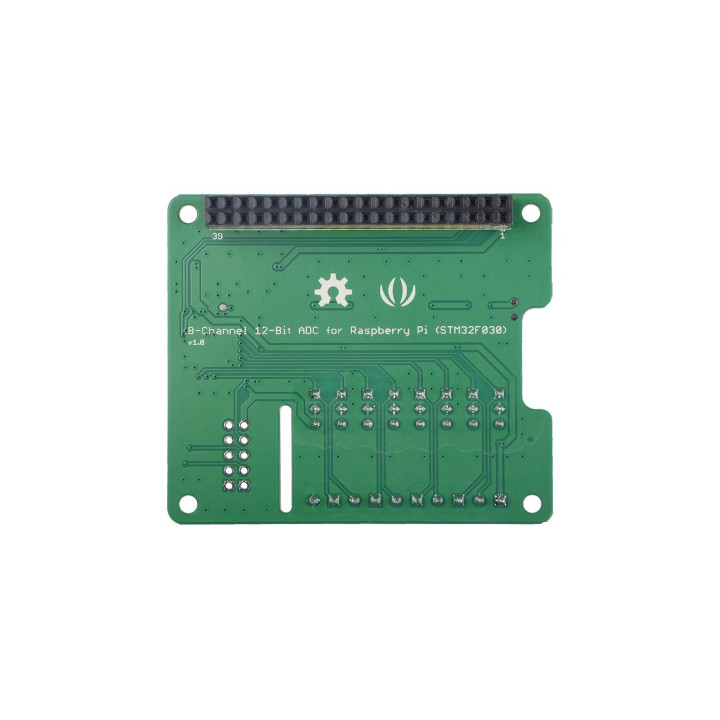

Vue du dessous du shield ADC 8 canaux pour Raspberry
Shield ADC 8 canaux pour Raspberry 103030280
Dimensions du shield ADC 8 canaux pour Raspberry
Vue du dessous du shield ADC 8 canaux pour Raspberry
103030280
Peu de pièces en stock
10,80 € TTC
9,00 € HT

Dont 0,04 € d'eco-participation déjà incluse dans le prix

Ce shield vous permettra d'ajouter un convertisseur ADC à 8 canaux (12 bits) sur votre carte Raspberry (non livrée) ainsi que 4 connecteurs Grove (pour recevoir des modules Grove à sortie analogique) au travers d'une interface I2C.

Reprise 1 pour 1         Frais de port à partir de 7.90 €   infos



Basé sur un MCU ARM Cortex M0 STM32F030, ce shield intègre un convertisseur analogique-numérique (ADC) 8 anaux (résolution 12 bits - faible consommation).

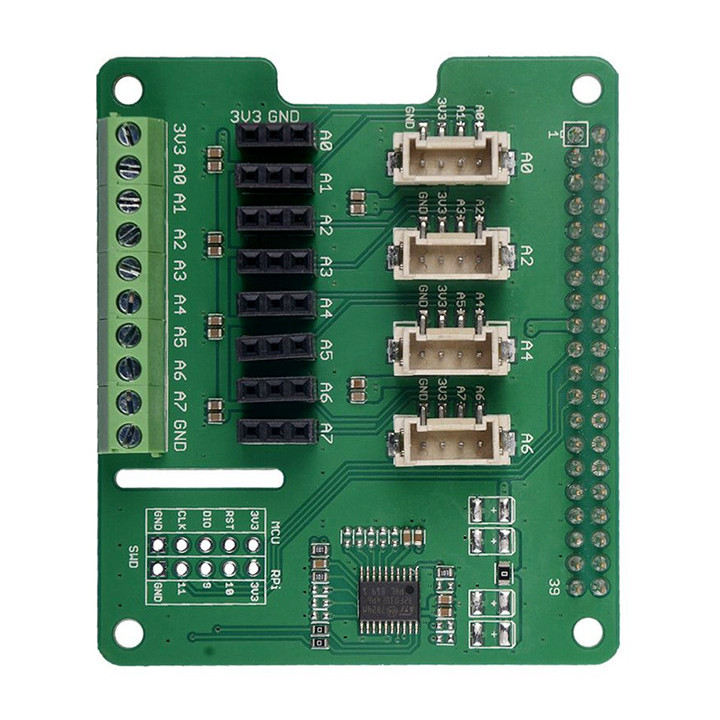

Détail du module ADC 8 canaux pour Raspberry Pi 103030280


Le module est prévu pour venir s'enficher sur une carte Rasperry (non incluse). Il dispose également de 4 entrées analogiques sur connecteurs au format Grove (permettant ainsi d'utiliser les capteurs Grove compatibles) ainsi que d'une horloge RTC intégrée.

Les convertisseurs ADC sont disponibles au choix depuis des connecteurs femelles (pour straps flexible ou depuis des borniers à vis)


Caractéristiques:
- Alimentation 3,3 V
- 8 convertisseurs ADC
- MCU ARM Cortex M0 STM32F030 (32 bit)
- Fréquence d'horloge: 48 MHz
- Mémoire programme: 16 KB
- RAM: 4 kB
- Résolution: 12 bits
- Entrée analogique: 4 (format Grove)
- Interface I2C: 0x04 (par défaut)
- Horloge RTC
- Compatible Raspberry Pi 3/3B+/A+/Zero


Exemple d'application du module ADC 8 canaux pour Raspberry Pi 103030280

Exemple d'utilisation (Raspberry Pi non inclus)
