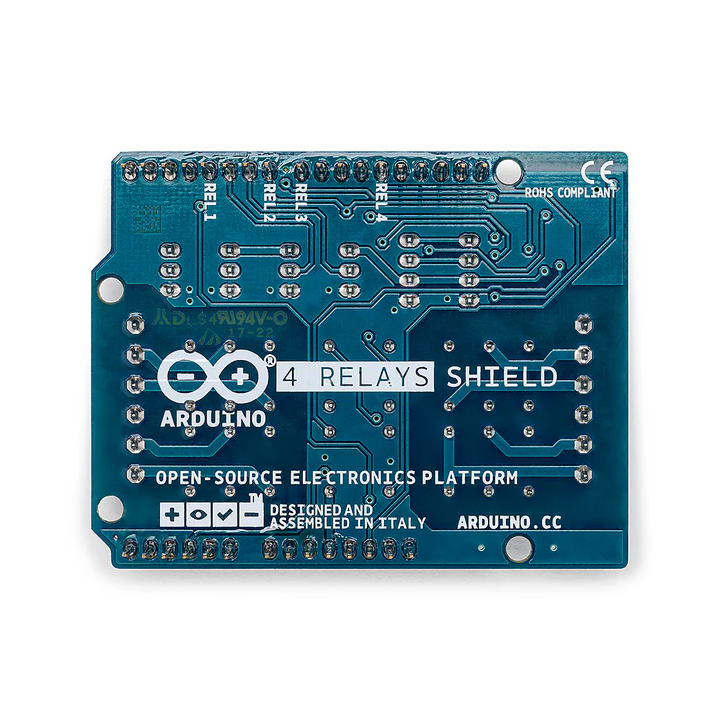

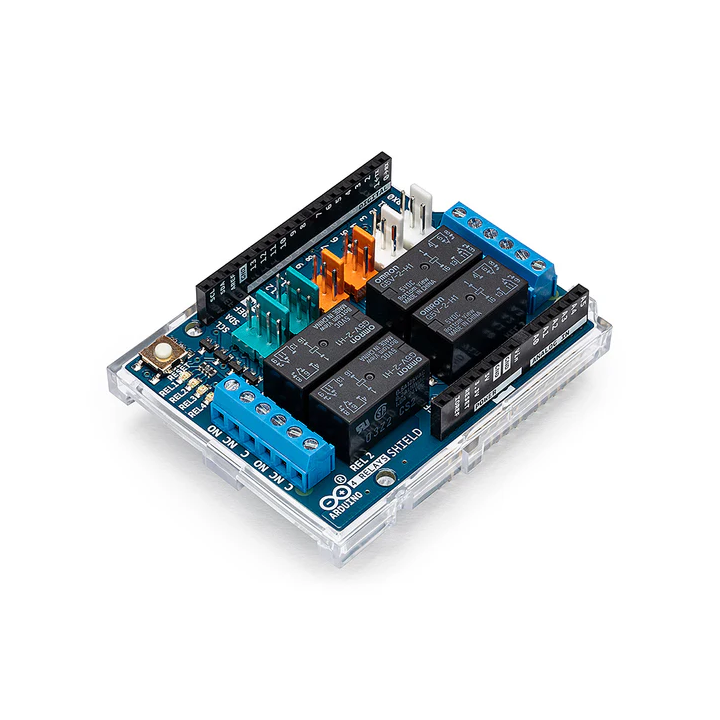

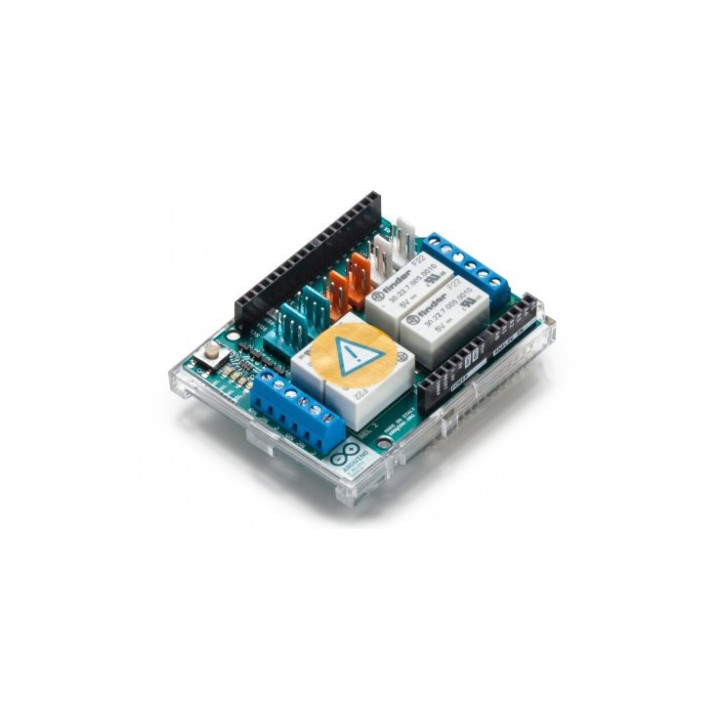

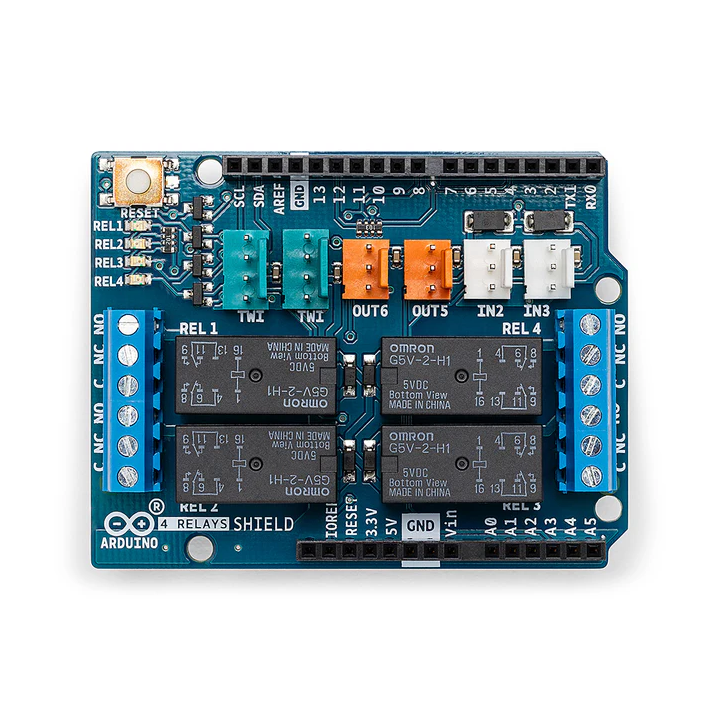

Carte d'interface Shield A000110 avec 4 sorties relais pour Arduino

La carte Shield 4 relais est une solution pour piloter des charges de forte puissance qui ne peuvent pas être contrôlées par les E/S numériques d'Arduino, en raison des limites de courant et de tension du contrôleur.

Le Shield comporte quatre relais, chaque relais fournit des contacts inverseurs à 2 pôles (NO et NC) ; afin d'augmenter la limite de courant de chaque sortie, les 2 contacts inverseurs ont été mis en parallèle.

Quatre LED indiquent l'état marche/arrêt de chaque relais.


Présentation:

• 4 relais (connexions sur borniers à vis) avec leds d'état
• 1 bouton RESET
• 6 connecteurs (2 IN / 2 OUT / 2 TWI) permettant de recevoir des modules d'extension TinkerKit


Caractéristiques:

• 4 relais Repos / Travail / Commun (bobine 5 Vcc)
• Protection isolante intégrée
• Consommation: 140 mA (tous relais activés soit env. 35 mA par relais)
• Pouvoir de coupure max.: 24V / 2A
• Tension de charge maxi.: 24 V
• Puissance de charge maxi.: 30 W

Cette platine n'est pas conçue, ni prévue, ni autorisée pour piloter des dispositifs alimentés sous une tension supérieure à 24 V.
