Shield 2 moteurs pas à pas DFROBOT DRI0023 pour Arduino

Name: Shield 2 moteurs pas-à-pas DRI0023
SKU: DRI0023
Price: 41.30 EUR
Availability: InStock

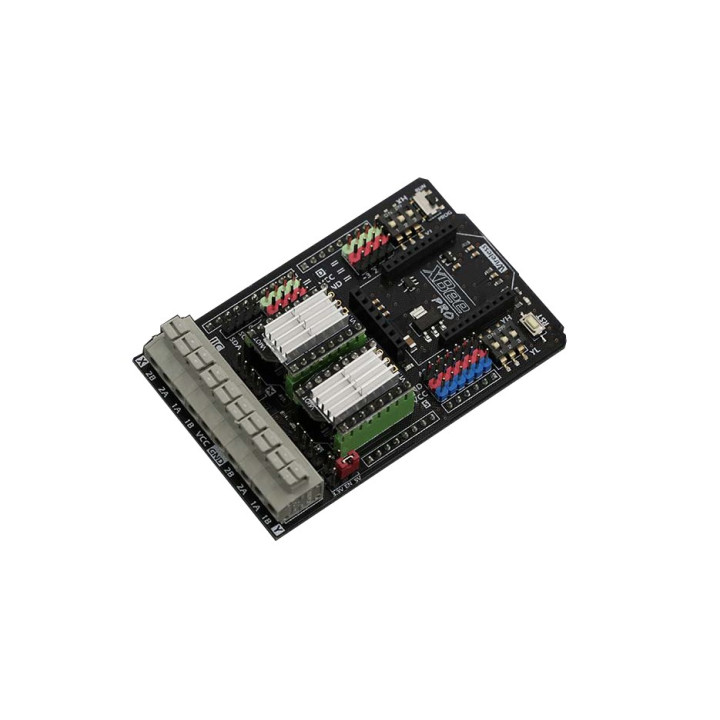

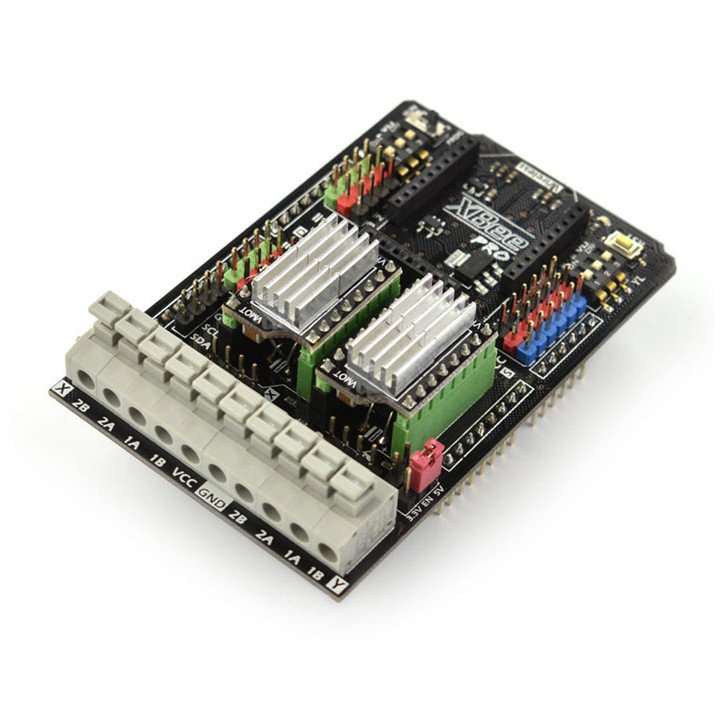

Platine Shield DFROBOT drivers 2 moteurs pas-à-pas DRI0023

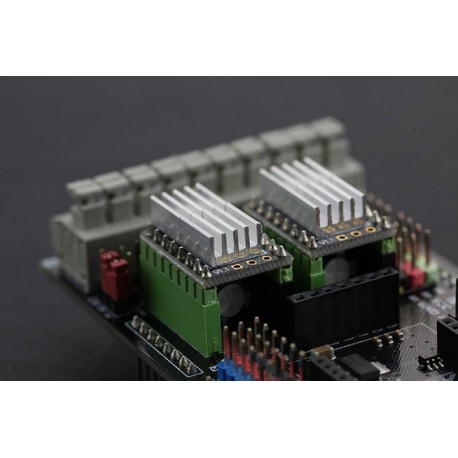

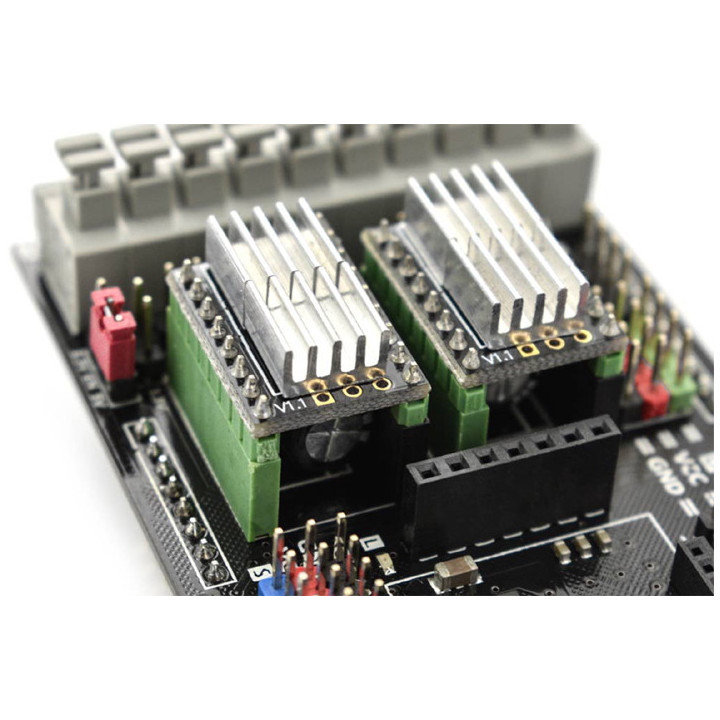

Modules drivers DRV8825 avec dissipateur thermique de la platine DRI0023

Référence DRI0023

Peu de pièces en stock

41,30 € TTC

34,42 € HT

Dont 0,04 € d'eco-participation déjà incluse dans le prix

Ce shield pour Arduino® (non livré) est équipé de 2 modules drivers DRV8825 (avec dissipateur thermique) permettant de piloter 2 moteurs pas-à-pas bipolaires (non inclus) avec un courant de sortie max. limité à 1,6 A (par phase).

Reprise 1 pour 1 Frais de port à partir de 7.90 € infos

La Shield 2 moteurs pas à pas DRI0023 de chez DFROBOT vous permettra de piloter 2 moteurs pas-à-pas bipolaire (non livrés) de 8,2 V à 45 V @ 1,6 A max. (par phase) grâce à 2 modules drivers DRV8825 depuis 6 E/S digitales d'une carte Arduino® Uno, Arduino® Mega2560 ou Leonardo (ou compatible) - non livrés.

Ce shield est idéalement conçu pour la réalisation de motorisation avec mouvements X, Y (table traçante, automate, etc...).

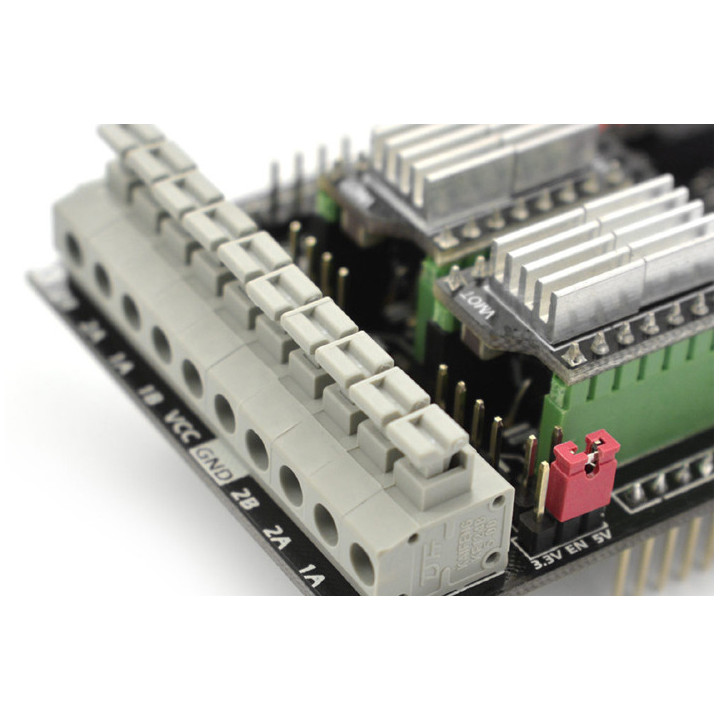

La platine ressort les ports d'E/S analogiques, digitales et I2C sur 4 connecteurs mâles séparés (au pas de 2,54 mm) comme indiqué ci-dessous. Le niveau de ces E/S pourra être configuré en 3,3 V ou 5 V par cavalier. Le raccordement et alimentation de vos moteurs s'effectuera depuis de borniers à ressort.

Détail de la platine shield drivers 2 moteurs pas-à-pas DRI0023

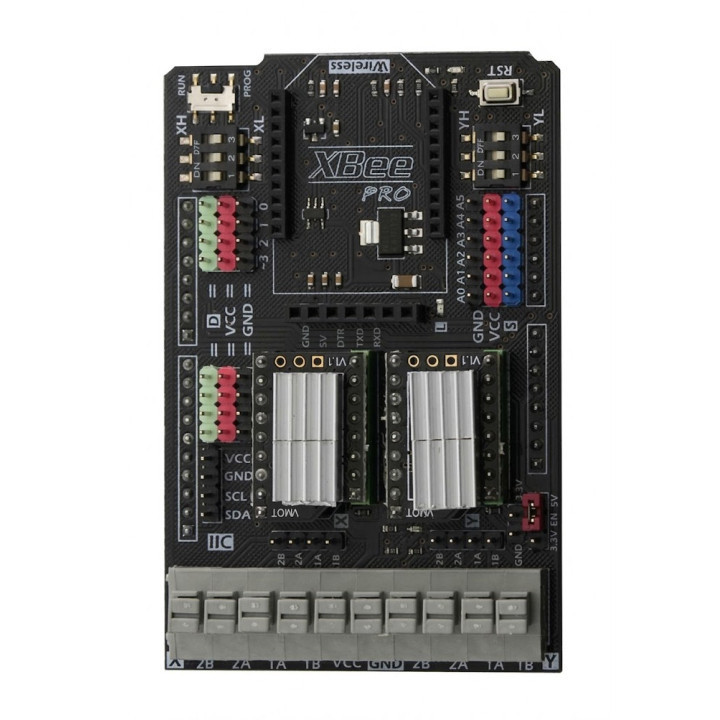

Détail des différents connecteurs de la platine Shield moteur pas-à-pas DRI0023 (moteurs pas-à-pas non livrés)

La résolution du pas de chaque moteur (X, Y) pourra être configuré à l'aide de 2 dip-switch à 3 contacts (pas complet, 1/2, 1/4, 1/8, 1/16 ou 1/32 pas) suivant un tableau de réglage (visible sur la face arrière de la platine) selon vos besoins pour des mouvements plus précis/lent ou plus rapide.

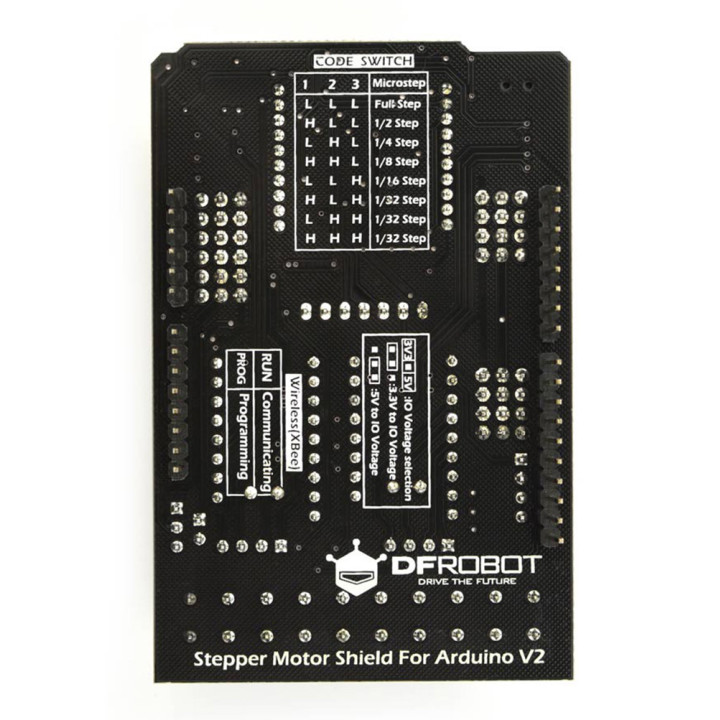

Face arrière montrant les différents réglages des la platine DRI0023

La platine intègre également un support au format XBEE pour module optionnel dont un interrupteur permet de basculer entre l'utilisation du port UART de l'Arduino® pour la programmation via USB ou pour le module XBEE.

Caractéristiques:

2 modules Drivers DRV8825 (avec dissipateur thermique)
Supporte jusqu'à 2 moteurs pas-à-pas bipolaires 4 phase (non livrés)
Raccordement des moteurs: sur bornier à ressort ou connecteur mâle 1x4 broches (pas 2,54 mm)
Tension moteurs supporté: 8,2 à 45 Vcc (sur borniers à ressort)
Courant de sortie (par phase): limité à 1,6 A
Pas réglable pour chaque moteur (pas complet, 1/2 pas, 1/4 pas, 1/8 pas, 1/16 pas et 1/32 pas)
8 x E/S digitale sur connecteur 4x3 broches mâles (au pas de 2,54 mm)
6 x E/S analogiques sur connecteur 4x3 broches mâles (au pas de 2,54 mm)
1 x I2C sur connecteur 1x4 broches mâles (au pas de 2,54 mm)
Tension du niveau des E/S configurable 3,3 V ou 5 V (par cavalier)
Avec interface pour module format Xbee (non livré)
Compatible UNO R3, MEGA2560 et Leonardo
Nécessite seulement 6 E/S de votre Arduino® (4, 5, 6, 7, 8 et 12)

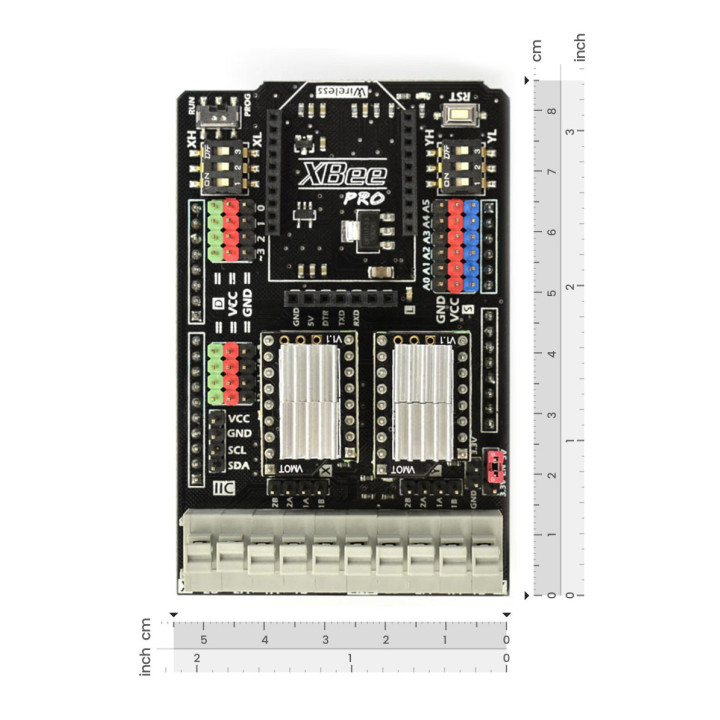

Dimensions: 83 x 55 x 25 mm
Poids: 48 g
