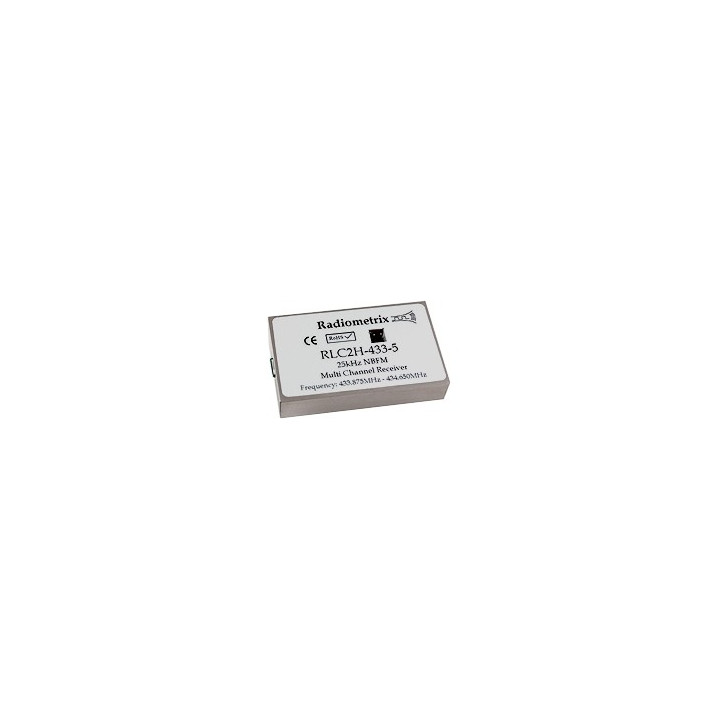

Récepteur radiofréquence FSK RLC24335 avec 32 canaux 433 MHz

A noter que de part son brochage "standardisé", le "RLC2-433-5" est compatible broche-à-broche avec d'autres modules du marché (consultez-nous pour plus d'infos).

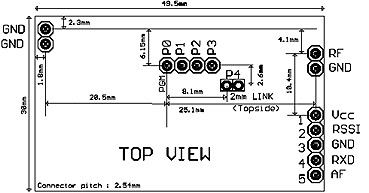

De petites dimensions (50 x 30 x 10 mm), économique et performant, il dispose d'une sortie restituant les signaux analogiques et d'une sortie "mise en forme" pour signaux numériques.





La sélection des fréquences d’émission peut se faire:

- En mode parallèle (afin de sélectionner 32 fréquences au choix réparties dans 2 "plages
  mémoires" de 16 fréquences chacune ).
  La sélection de la "plage mémoire 1" ou de la "plage mémoire 2" s'effectue au moyen d'un
  petit cavalier sur le dessus du module. La sélection d'une des 16 fréquences de la plage
  mémoire sélectionnée s'effectue au moyen de 4 entrées tout-ou-rien (via un interupteur-dil
  ou un microcontrôleur externe par exemple).

- En mode série par le biais de commandes très simples à lui envoyer sous la forme d’un signal série
  externe via un microcontrôleur (signal à 2400 bds / 8 bits / 1 bit de start / 1 bit de stop / Niveau
  logique 3 V). Ces commandes (se présentant sous la forme de suite de caractères ASCII) permet-
  tent de reprogrammer la table des 32 fréquences et de sélectionner celles que l’on souhaite utiliser.


Bénéficiant d'un blindage "métallique" et suivant les normes EMC EN 301 489-3 et EN 300-220-3, le "RLC2-433-5" dispose d'un très bon rapport qualité / prix / performance. Son excellente portée le rend tout indiqué pour une intégration au sein d’applications professionnelles diverses.

Le module devra être associé à un circuit intégré de décodage ou à un microcontrôleur effectuant un décodage de type Manchester, PCM ou autre. On notera toutefois que le module dispose d'un étage de type "peak sampling" permettant d'améliorer la réception de signaux ne présentant pas un codage Manchester parfait (Unbalanced datastreams)


Applications
- Télécommandes radio
- Systèmes de sécurité sans fil
- Systèmes de contrôle de process à distance
- Dispositifs de sécurité pour travailleurs isolés
- Télécommandes professionnelles industrielles










La sortie "RSSI" délivre une tension analogique dont la valeur permet d'avoir une indication sur le niveau de réception (force du signal).

Cette sortie pourra avantageusement être mise à profit pour pouvoir par exemple effectuer des tests de réception ou de positionnement d'antenne ou réaliser un dispositif de détection de porteuse permettant d'améliorer le fonctionnement et les performances de votre application.



L'entrée (RF) est destinée à recevoir une antenne externe (non livrée) de type hélicoïdale, "loop" (imprimée sur votre circuit) ou mono-brin. Cette antenne pourra être réalisée par vos soins (en suivant les indications données dans la notice des modules) ou pour de meilleurs résultats achetée prête à l'emploi (nous proposons à ce titre une gamme complète dans la colonne de droite).





Le module récepteur "RLC2H-433-5" est destiné à être utilisé en association avec l'émetteur bande étroite "TLC2H-433-5" (présenté au bas de la page). Dans des conditions standards d'exploitation et suivant les antennes utilisées, vous pourrez effecter des transmissions sur une portée de l'ordre de 500 m à vue sans obstacle en terrain dégagé (voir jusqu'à 800 m dans les meilleurs conditions !).


A noter que nous proposons également si nécessaire un kit d'évaluation optionnel qui vous permettra de tester et d'évaluer rapidement et simplement ce module hybride.
